WARTUNG
5-20
HPR130 Manuell-Gas
Betriebsanleitung
5

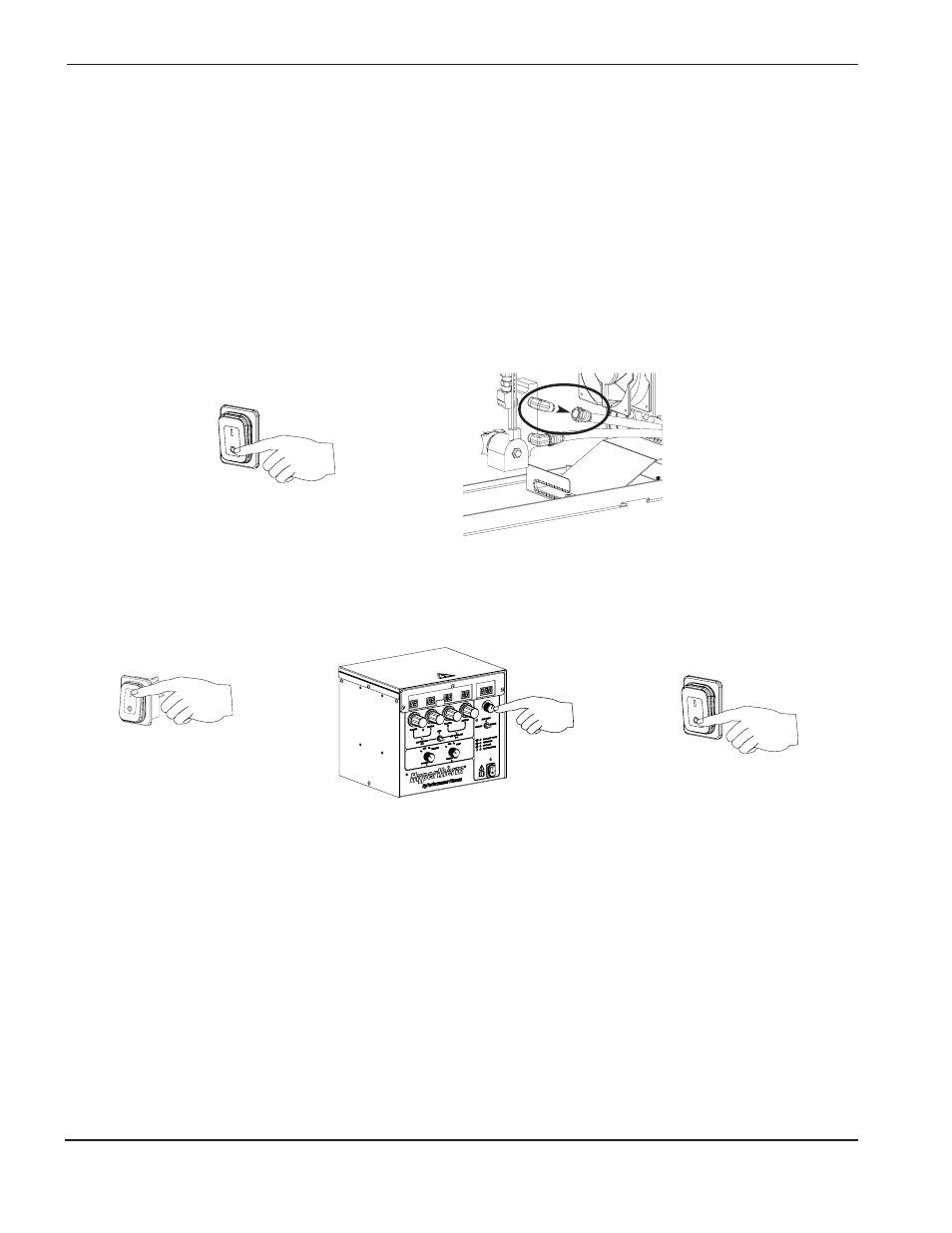

1. Stromzufuhr AUSSCHALTEN. Kühlmittel-Rücklaufschlauch (blauer Schlauch mit rotem Band) vom Verteiler in
der Stromquelle entfernen und in einen 20-Liter-Behälter geben.
2. Stromzufuhr EINSCHALTEN. Stromwählknopf (8) drücken und festhalten und Kühlmittel 60 Sekunden lang
fließen lassen. Knopf (8) loslassen und dann Stromzufuhr AUSSCHALTEN.
3. Kühlmittelmenge im Behälter messen. Sie sollte bei etwa 4 Liter liegen. Sind es weniger als 4 Liter, kann es im
Kühlmittelsystem eine Einschränkung geben oder es gibt ein Problem mit der Pumpe. Der Gesamtdurchfluss
sinkt, wenn der Rücklaufschlauch angeschlossen ist, und erzeugt einen Durchfluss nahe dem Sollwert.
4. Beträgt der Durchfluss 2,65 l/min oder mehr, Spannungssignal vom Durchflussschalter überprüfen.
Testverfahren für den Kühlmitteldurchfluss
Die Steuer-Baukarte (PCB3) erhält ein Spannungssignal vom Durchflussschalter, das von der Kühlmittel-
Durchflussmenge (l/min) abhängig ist. Eine Spannung von 0,67 VDC am Durchflusschalter entspricht 2,3 Liter pro
Minute. Die PCB3 lässt die Anlage arbeiten, wenn das Spannungssignal 0,67 VDC oder mehr hat. Zeigt die
Gaskonsole einen Kühlmitteldurchfluss-Fehler (093) an, ist es erforderlich, die Anlage abzuschalten und dann
wieder einzuschalten, und der nachfolgende Test ist durchzuführen, um zu bestimmen, ob das Problem beim
Kühlmitteldurchfluss oder beim Durchflussschalter liegt.
