5
WARTUNG
HPR130 Manuell-Gas Betriebsanleitung 5-33

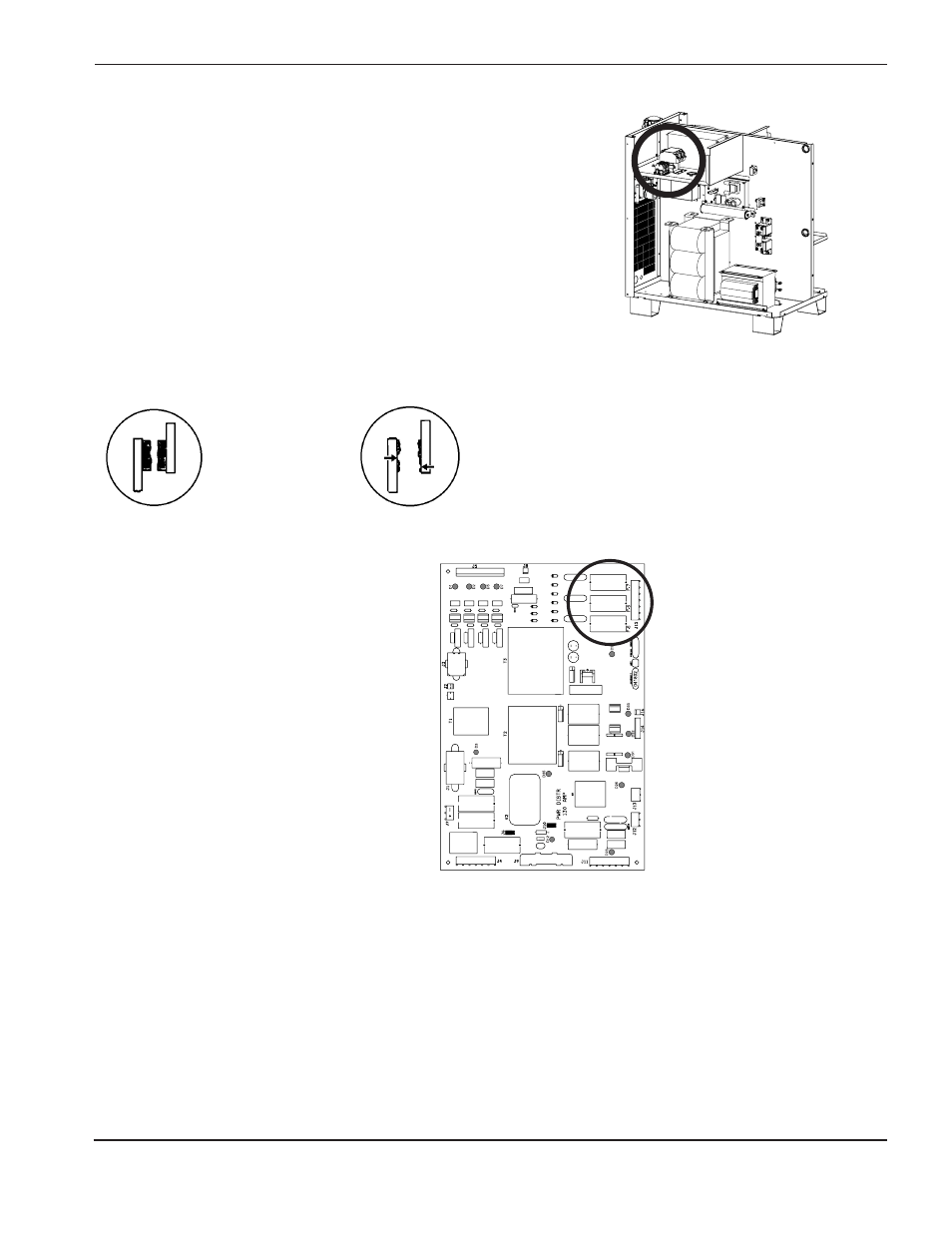

Phasenverlust-Erkennungstest
1. Jegliche Stromzufuhr zur Anlage AUSSCHALTEN und Abdeckung von
CON1 abnehmen.
3. Sicherungen F5,F6 und F7 auf der
Stromverteiler-Baukarte (PCB2) testen. Ist
eine der Sicherungen durchgebracht, PCB2
austauschen.
4. J2.8 von PCB2 entfernen und eine Drahtbrücke zwischen Stift 1 und 2 an der Kabelanschlussklemme anbringen.
a. Testschnitt durchführen. Besteht der Phasenverlustfehler weiterhin, Verdrahtung zwischen J2.8 auf PCB2
und J3.302 auf PCB3 nachprüfen, indem der Durchgang überprüft wird zwischen
– J2.8 Stift 1 und J3.302 Stift 14
– J2.8 Stift 2 und J3.302 Stift 15.
b. Ist die Verdrahtung in Ordnung, PCB3 austauschen. Ist eine Verdrahtung beschädigt, sind die
beschädigten Drähte zu reparieren bzw. austauschen.
c. Ist der Phasenverlustfehler beseitigt, während die Drahtbrücke auf J2.8 besteht, ist ein weiterer Schnitt
vorzunehmen und die Spannung von Phase zu Phase durch die Sicherungen F5, F6 und F7 zu messen.
Die Spannung sollte 220 VAC ± 15 % betragen. Ist eine der drei Spannungsanzeigen niedriger als
187 VAC, Anschlüsse zum Schaltschütz überprüfen und auf lose Verbindungen zwischen Netzkabel,
Schaltschütz, Stromtransformator und dem Chopper überprüfen.
akzeptabel übermäßig
2. Zustand der drei Kontakte auf übermäßige Abnutzung untersuchen. Sind ein oder mehrere Kontakte übermäßig
abgenutzt, CON1 austauschen und Anlage neu starten. Bleibt der Fehler bestehen, sind folgende Schritte
durchzuführen.
