INBETRIEBNAHME
HPR130 Manuell-Gas
Betriebsanleitung
3-25
3

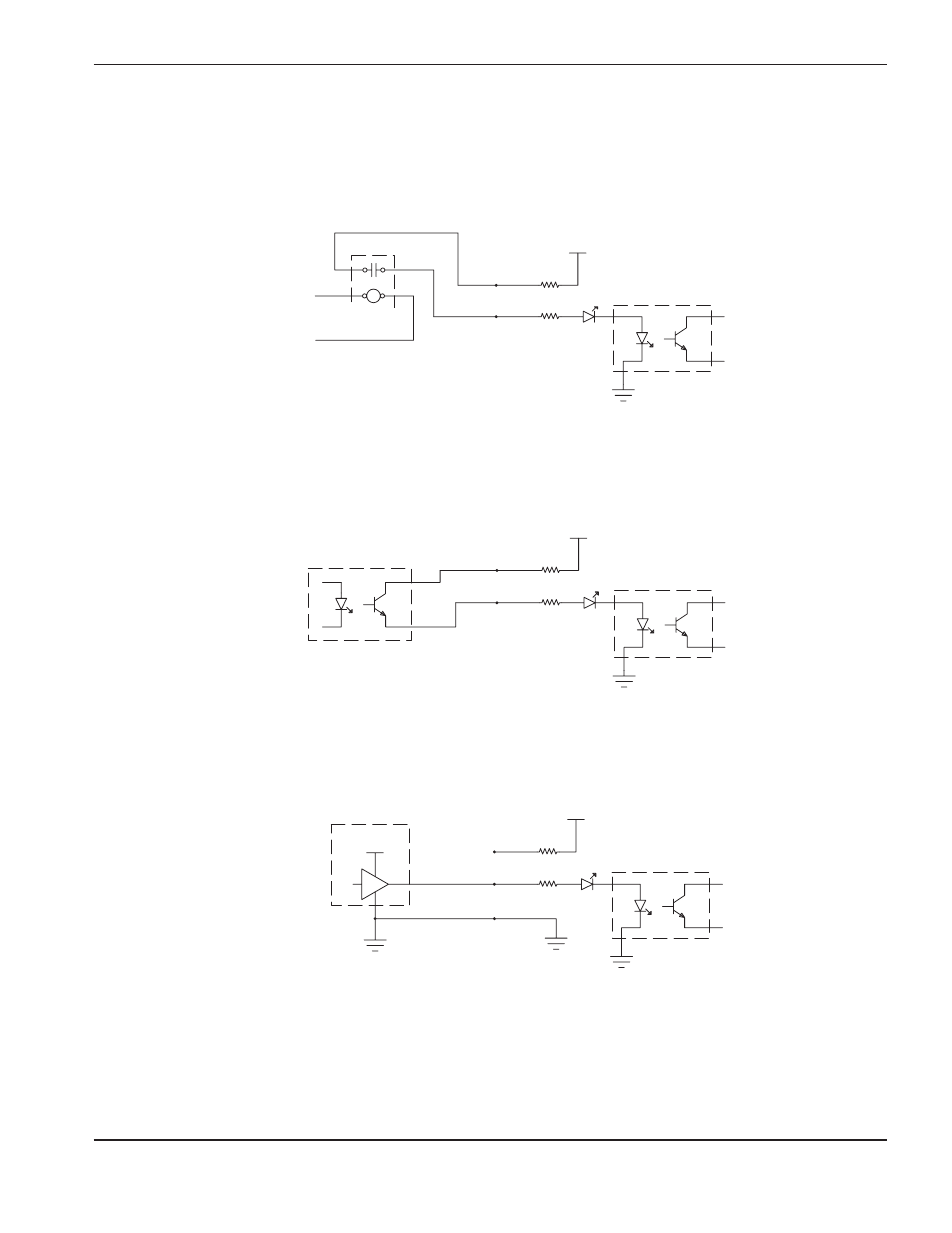

Beispiele für Eingangsschaltkreise
Ausgabe von
CNC/PLC
Externes Relais
(AC oder DC)
1. Relais-Schnittstelle
+24 VDC
HPR
Stromschutzleiter
2. Schnittstelle für Optokoppler
CNC/PLC
+24 VDC
HPR
Stromschutzleiter
Transistor-Ausgang
Optokoppler
12V-24 VDC
CNC/PLC
+24 VDC
HPR
Stromschutzleiter
Stromschutzleiter
Active-high-Antrieb
3. Schnittstelle für verstärktes Ausgangssignal
