INBETRIEBNAHME
3-32 HPR130 Manuell-Gas Betriebsanleitung
5

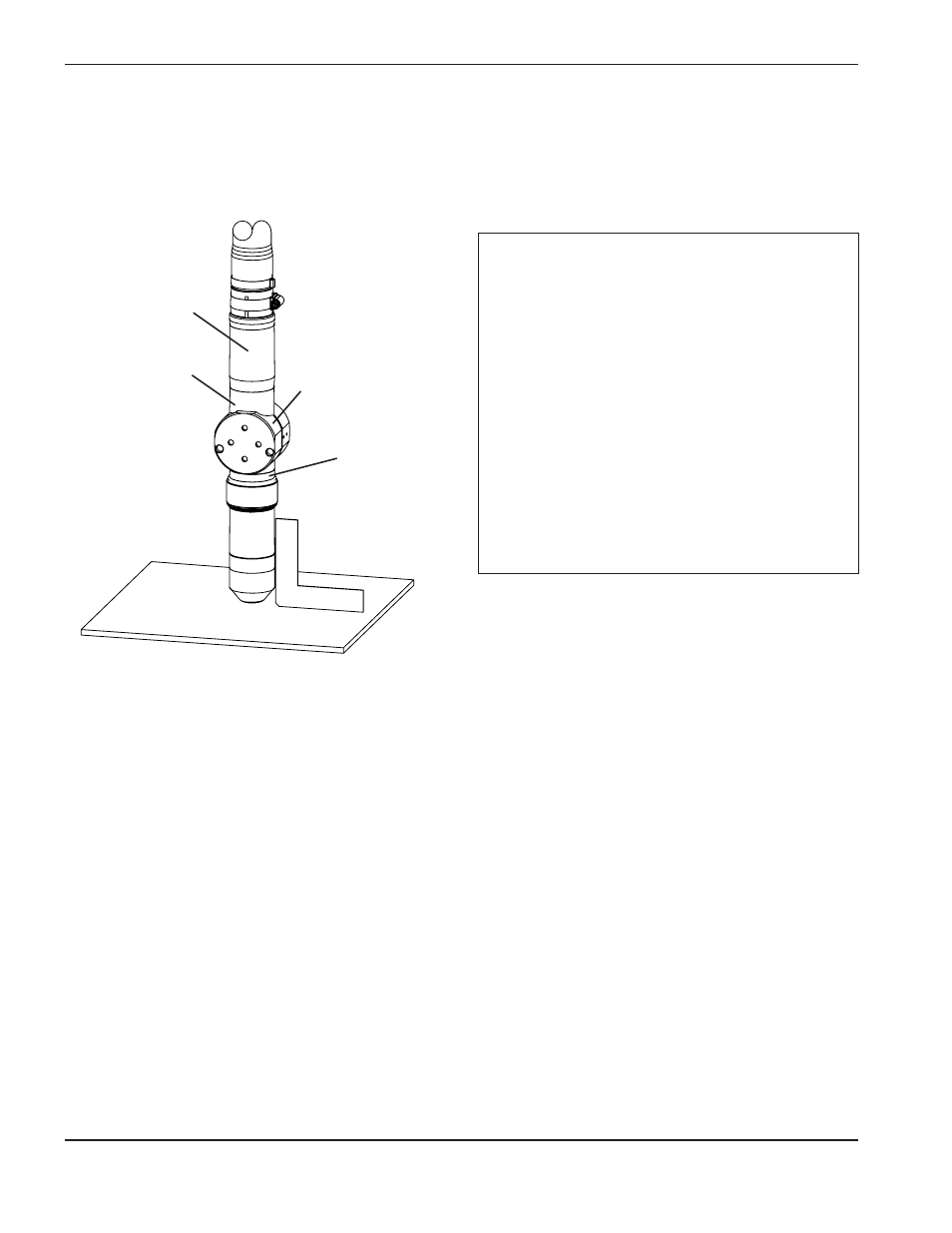

Brennermontage und Ausrichtung
Montage des Brenners
Brennerausrichtung
Um den Brenner rechtwinklig zum Werkstück auszurichten, ist ein Winkel zu verwenden. Siehe Abbildung oben.
Siehe auch Wechsel von Verschleißteilen in Abschnitt 4 hinsichtlich der Installation von Verschleißteilen im
Brenner.
Installationsanmerkung
1. Brenner (mit angebrachtem
Brenners
chlauchpaket) in der Brennerhalterung
installieren.
2. Brenner unter die Montageklammer bringen, so
dass die Klammer den unteren Teil des
Brennerschafts umschließt, die Schnellkupplung
des Brenners aber nicht berührt.
3. Sicherungsschrauben festziehen.
Anmerkung: Die Klammer sollte so weit unten
wie möglich am Brennerschaft
angebracht sein, um die
Vibration an der Brennerspitze
minimal zu halten.
Erfordernisse für die Brennerhöhenverstellung
Die Anlage erfordert eine qualitative hochwertige, motorisierte Brennerhöhenverstellung mit genügend Vorschub,
um alle Erfordernisse hinsichtlich der Schneiddicke erfüllen zu können. Die Brennerhöhenverstellung muss einen
vertikalen Vorschub von 203 mm bieten. Die Einheit sollte dazu in der Lage sein, eine konstante Geschwindigkeit
von bis zu 5080 mm/min mit Direktbremsung aufrecht zu erhalten. Eine Einheit, die durch den Stoppunkt hindurch
abdriftet, ist nicht akzeptabel.
Unterer Brennerschaft
Brennermontageklammer
(vom Kunden beigestellt)
Oberer Brennerschaft
Schnellkupplungs-
Steckdose
