INBETRIEBNAHME
HPR130 Manuell-Gas
Betriebsanleitung
3-23
5

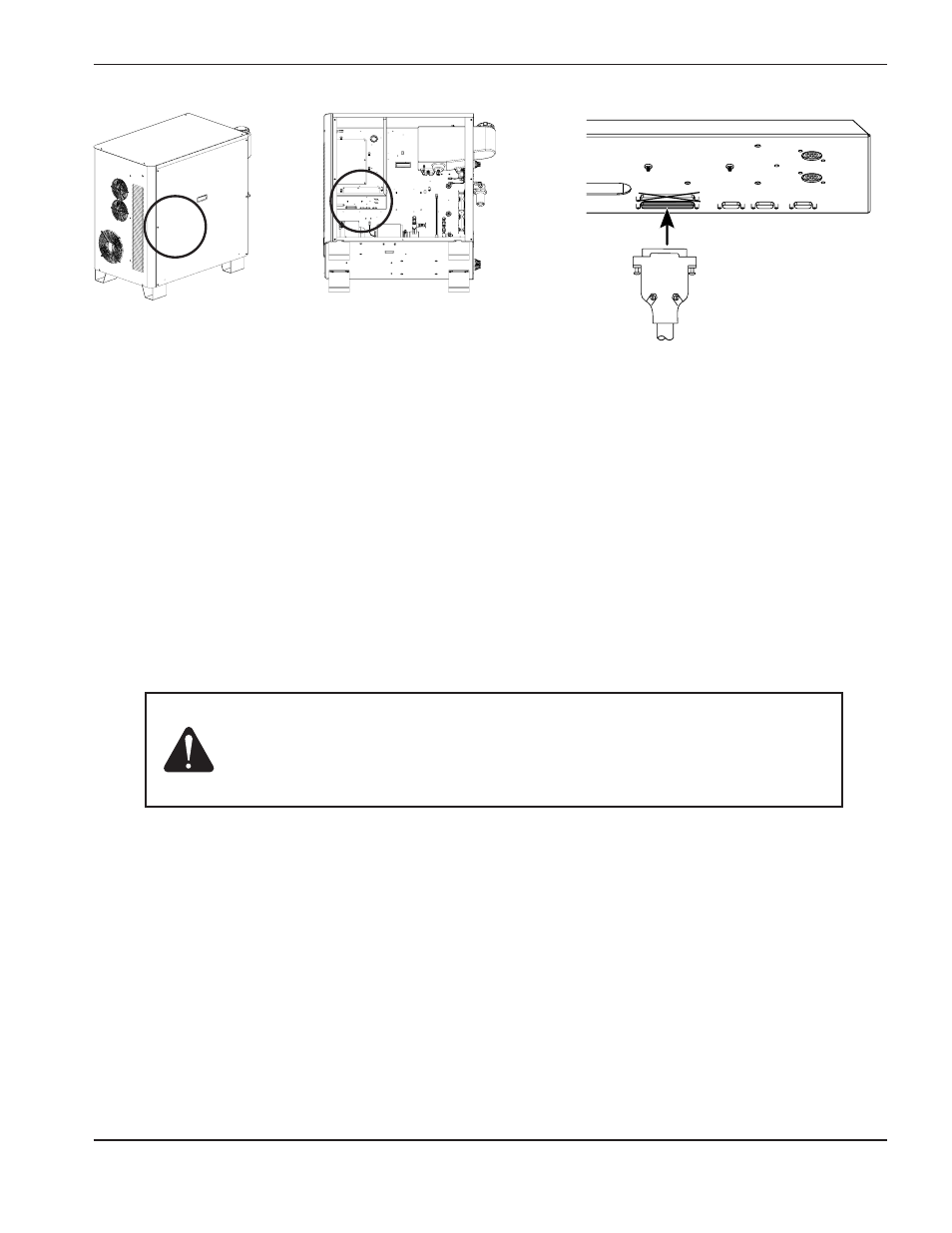

Anmerkungen zur Liste über den Verlauf des CNC-Schnittstellenkabels
Anmerkung 1.
Die Eingaben sind optisch isoliert. Sie benötigen 24 VDC bei 7,3 mA oder einen lastlos
schaltenden Kontaktschluss.
Anmerkung 2.
Die Eingaben sind optisch isolierte, Open-Collector-Transistoren. Der maximale Nennwert beiträgt
24 VDC bei 10 mA.
Anmerkung 3.
Der Maschinenvorschub ist wählbar und wird für Mehrfach-Anlagenkonfigurationen verwendet.
Anmerkung 4.
CNC +24 VDC liefert maximal 24 VDC bei 200 mA. Es ist eine Drahtbrücke auf J304 erforderlich,
damit 24 V-Strom verwendet werden kann.
Vorsicht:
Das CNC-Kabel muss so konstruiert sein, dass es eine 360-Grad-Abschirmung
und an jeder Seite Anschlussstücke mit Metallgehäuse hat. Die Abschirmung
muss an den Metallgehäusen an jedem Ende abgegrenzt werden, um eine
ordnungsgemäße Erdung sicherzustellen und die beste Abschirmung zu
gewährleisten.
