INBETRIEBNAHME
HPR130 Manuell-Gas
Betriebsanleitung
3-33
5
Empfohlene
Empfohlene Kabelgröße
Netz-
Netzstrom
Größe der trägen
bei 15 m maximaler Länge
spannung
Phase
bei 19,5 kW Ausgang
Sicherung
Bemessen für 60 °C
200/208 VAC
3
62/58 A
85 A
30 mm
2
(3 AWG)
240 VAC
3
52 A
65 A
26 mm
2
(4 AWG)
400 VAC
3
32 A
40 A
10 mm
2
(8 AWG)
440 VAC
3
28 A
35 A
8 mm
2
(8 AWG)
480 VAC
3
26 A
35 A
8 mm
2
(8 AWG)
600 VAC
3
21 A
30 A
6 mm
2
(10 AWG)
Netz-Trenn-Schalter
Der Netz-Trenn-Schalter dient der Unterbrechung (Isolierung) der Netzversorgung.
Diesen Schalter in der Nähe der Stromquelle installieren, damit der Bediener ihn leicht
erreichen kann.
Der Netz-Trenn-Schalter ist von qualifiziertem Personal entsprechend den nationalen und
örtlichen Richtlinien zu installieren.
Der Schalter muß:
• in „AUS”-Stellung die elektrische Anlage isolieren und alle stromführenden Teile von
der Netzversorgung trennen,
• eine eindeutige Markierung der „AUS”- und „EIN”-Stellung haben, und zwar mit
„O” (AUS) und „I” (EIN),
• einen externen Bedienergriff haben, der in “AUS”-Stellung abgeschlossen werden kann,
• einen strombetriebenen Mechanismus enthalten, der als Notstop fungiert,
• mit trägen Schmelzsicherungen installiert sein, um einen korrekten Unterbrechungsgrad (siehe obige
Tabelle) zu gewährleisten.
Stromerfordernisse
Allgemeines
Alle Schalter, trägen Sicherungen und Netzkabel werden vom Kunden beigestellt
und müssen entsprechend den nationalen und örtlichen Gesetzen für Elektrizität
ausgewählt werden. Die Installation muss von einem zugelassenen Elektriker
vorgenommen werden. Es ist ein separater Primärleitungs-Netztrennschalter für die
Stromquelle zu einzusetzen.
Netzkabel
Die Kabelstärken sind vom Abstand zwischen Steckdose und Hauptschalttafel abhängig. Die empfohlenen
Kabelstärken in der obigen Tabelle wurden dem 1990er Handbuch für U.S. National Electric Code (US-
Elektroinstallationsvorschriften), Tabelle 310.16 entnommen. Es ist ein vieradriges Netzstromkabel des Typs SO
mit einem Wärmeleitwert von 60 °C zu verwenden. Die Installationen sind von qualifiziertem Personal auszuführen.

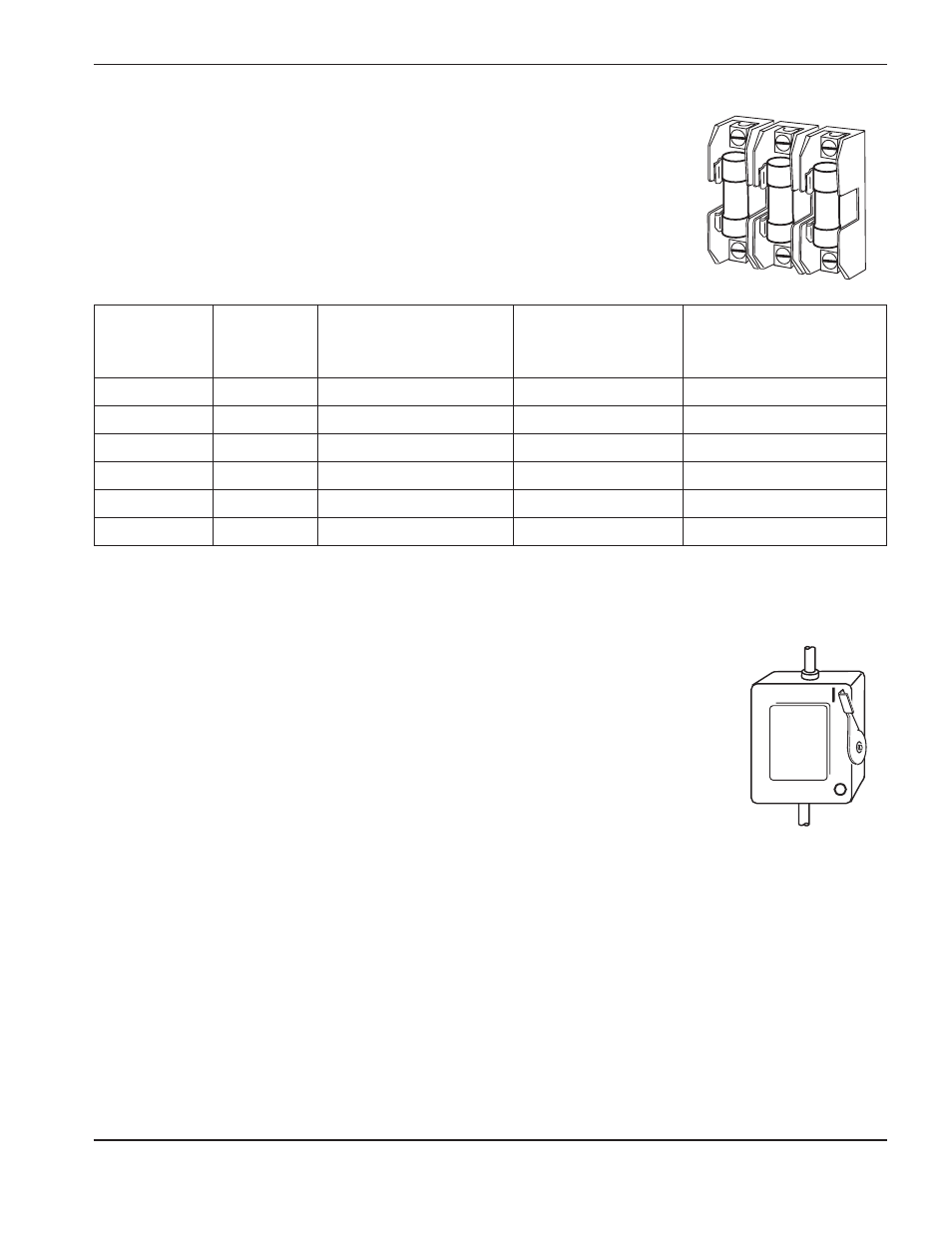

FUSE
SWITCH BOX
Anmerkung:
Die Kabel-AWG-Empfehlungen sind von Tabelle 310-16 des Handbuches der
Nationalen Elektrizitätsgesetze entnommen (USA).
