INBETRIEBNAHME
3-20
HPR130 Manuell-Gas
Betriebsanleitung
5

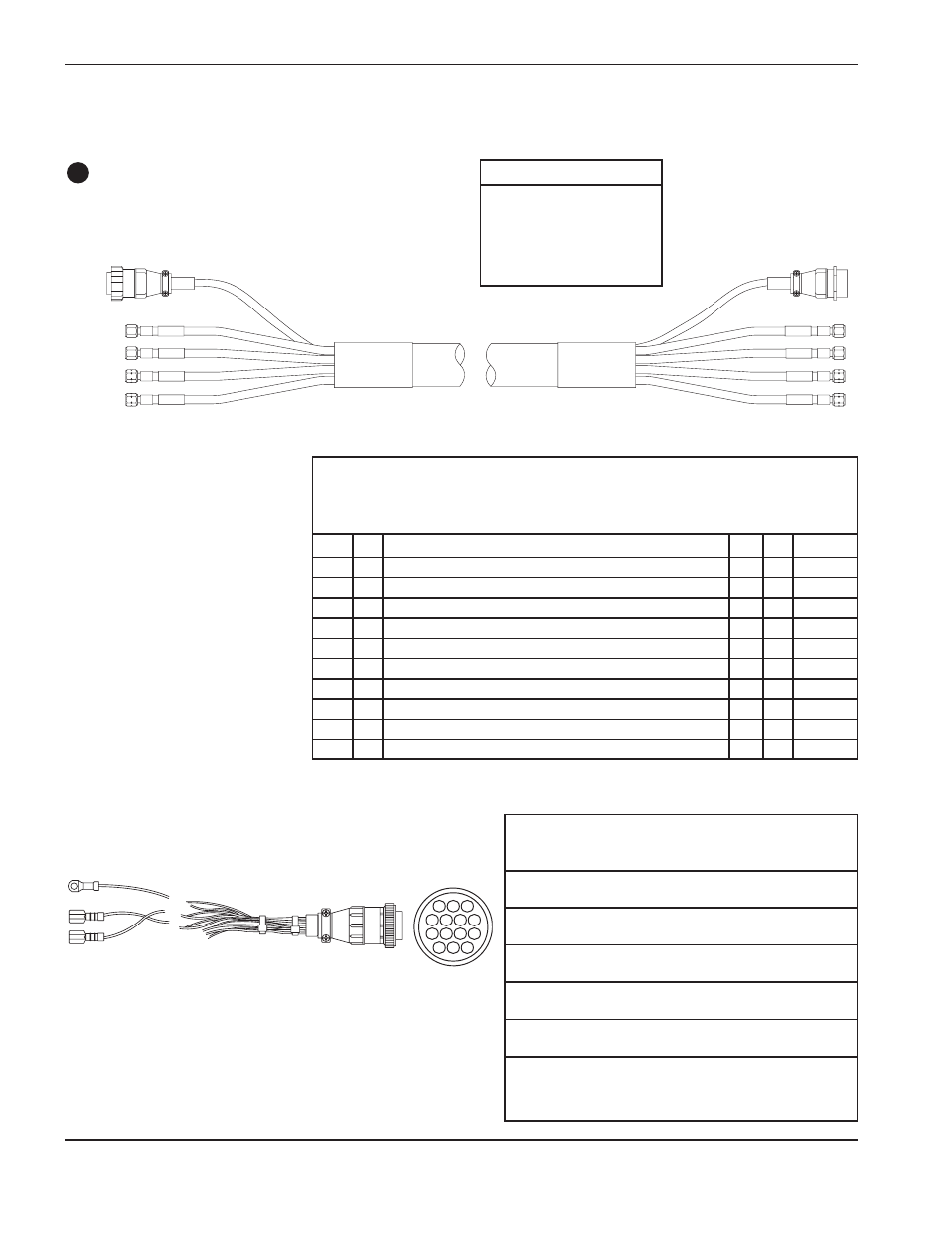

Kabel- und Gasschlauch-Baugruppe
7
Kabel zwischen
Gaskonsole und
Abschaltventil-
Baugruppe
Abschaltventil-Baugruppen-Kabel
Anschluss B
Anschluss A ( männlich/Stift)
Anschlüsse zwischen Gaskonsole und Abschaltventil-Baugruppe
aufnehmend – Abschaltventil-Baugruppen
männlich – Gaskonsole
E/A = Eingabe/Ausgabe
1
10
9
8
6
5
4
7
2 3
11
12 13 14
Teile-Nr.
Länge
128989
3 m (10 ft)
128990
4.5 m (15 ft)
128782
7.5 m (25 ft)
128967
10 m (35 ft)
128786
15 m (50 ft)
128991
20 m (65 ft)
LISTE DER KABELSIGNALE – Kabel zwischen Gaskonsole und Abschaltventil-Baugruppe
Gaskonsole
Abschaltventil-Baugruppen
Stift-
Stift-
nummer
E/A Beschreibung
nummer
E/A Funktion
1
120Vac spannungsführend – Sekundär-Vorströmung
1
2
120Vac Rückleitung – Sekundär-Vorströmung
2
3
120Vac spannungsführend – Sekundär-Schneiddurchfluss
3
4
120Vac Rückleitung – Sekundär-Schneiddurchfluss
4
5
120Vac spannungsführend – Plasma-Vorströmung
5
6
120Vac Rückleitung – Plasma-Vorströmung
6
7
120Vac spannungsführend – Plasma-Schneiddurchfluss
7
8
120Vac Rückleitung – Plasma-Schneiddurchfluss
8
9
120Vac spannungsführend – Plasmaentlüftung
9
10
120Vac Rückleitung – Plasmaentlüftung
10
11
Schutzleiter
11
LISTE DER KABELSIGNALE
Funktion
Anschluss B
Farbe
Anschluss A
Shield
S
Rot/Schwarz
1
Vorströmung
P
Rot
2
Shield
S
Rot/Schwarz
3
Betriebsströmung
C
Rot
4
Plasma
P
Rot/Schwarz
5
Vorströmung
P
Rot
6
Plasma
P
Rot/Schwarz
7
Betriebsströmung
C
Rot
8
Entlüftung
V
Rot/Schwarz
9
V
Rot
10
Schutzleiter
Schutzleiter
Grün/Gelb
11
Schutzleiter
12
Schutzleiter
13
Schutzleiter
14
