Netzverbindung – Hypertherm HPR130 Manual Gas Preventive Maintenance Program Benutzerhandbuch
Seite 63
INBETRIEBNAHME
3-34
HPR130 Manuell-Gas
Betriebsanleitung
5
Netzverbindung

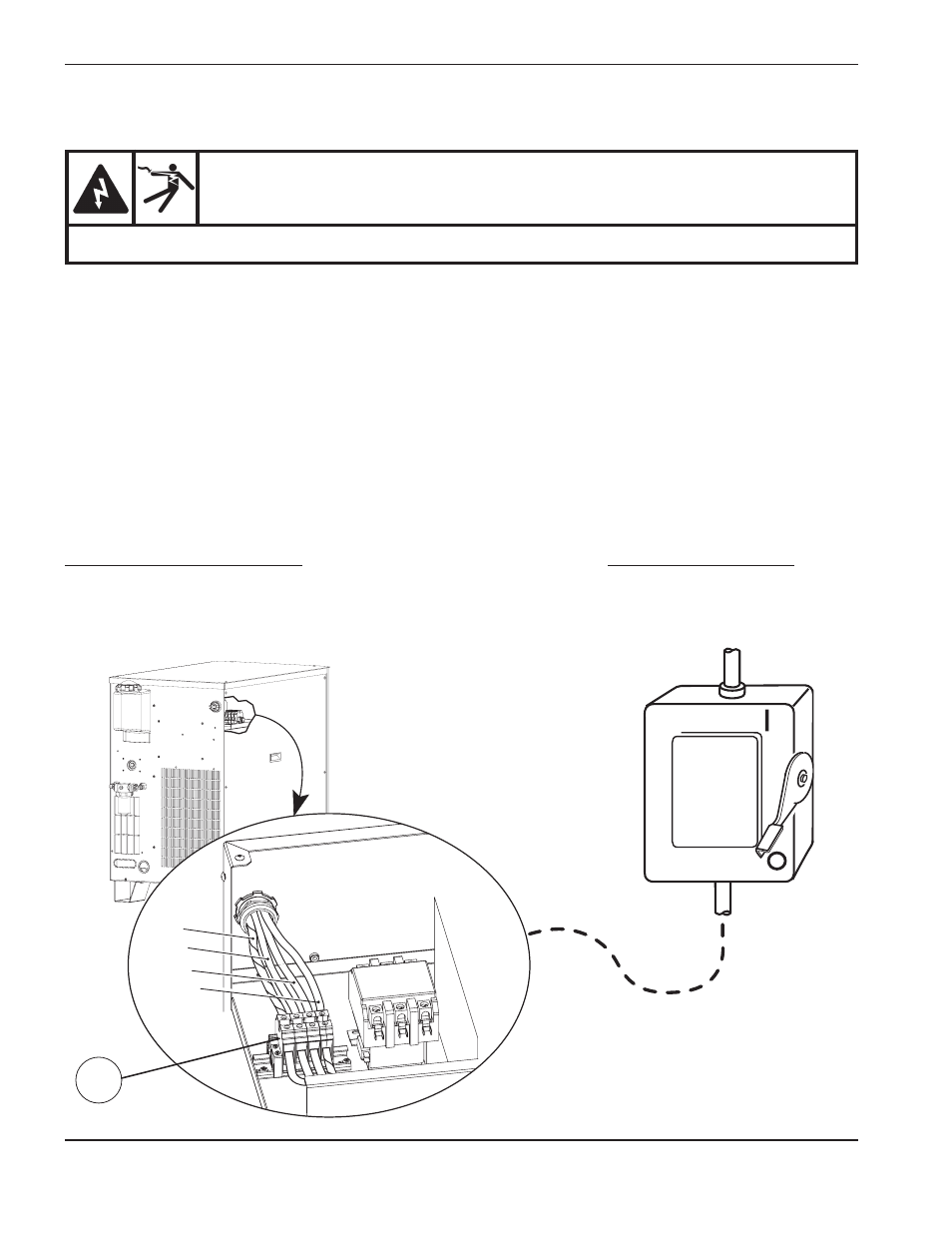

1. Netzkabel durch die Zugentlastung an der Rückseite der Stromquelle hindurchführen.
2. Schutzleiterkabel (PE) an den Schutzleiter-Anschluss (GND) von TB1 anschließen, wie nachfolgend gezeigt.
3. Drähte des Netzkabels an die Anschlussklemmen von TB1 anschließen, wie nachfolgend gezeigt.
4. Überprüfen, ob der Netztrennschalter in Stellung AUS ist und für die Dauer der Installation der Anlage
auch in der Stellung AUS bleibt.
5. Die Drähte des Netzkabels zum Netztrennschalter unter Beachtung der nationalen oder örtlichen
Elektrizitätsgesetze anschließen.
GEFAHR
STROMSCHLAG IST LEBENSGEFÄHRLICH
Der Hauptnetzschalter muß in AUS-Stellung sein, bevor Netzkabelanschlüsse vorgenommen werden.
Netz-Trenn-
Schalter
Netzkabel
TB1
W
V
GND
U
Nordamerikanische Drahtfarben
U = Schwarz
V = Weiß
W = Rot
(PE) Schutzleiter = Grün/Gelb
Europäische Drahtfarben
U = Schwarz
V = Blau
W = Braun
(PE) Schutzleiter = Grün/Gelb
