WARTUNG
5-24 HPR130 Manuell-Gas Betriebsanleitung
3

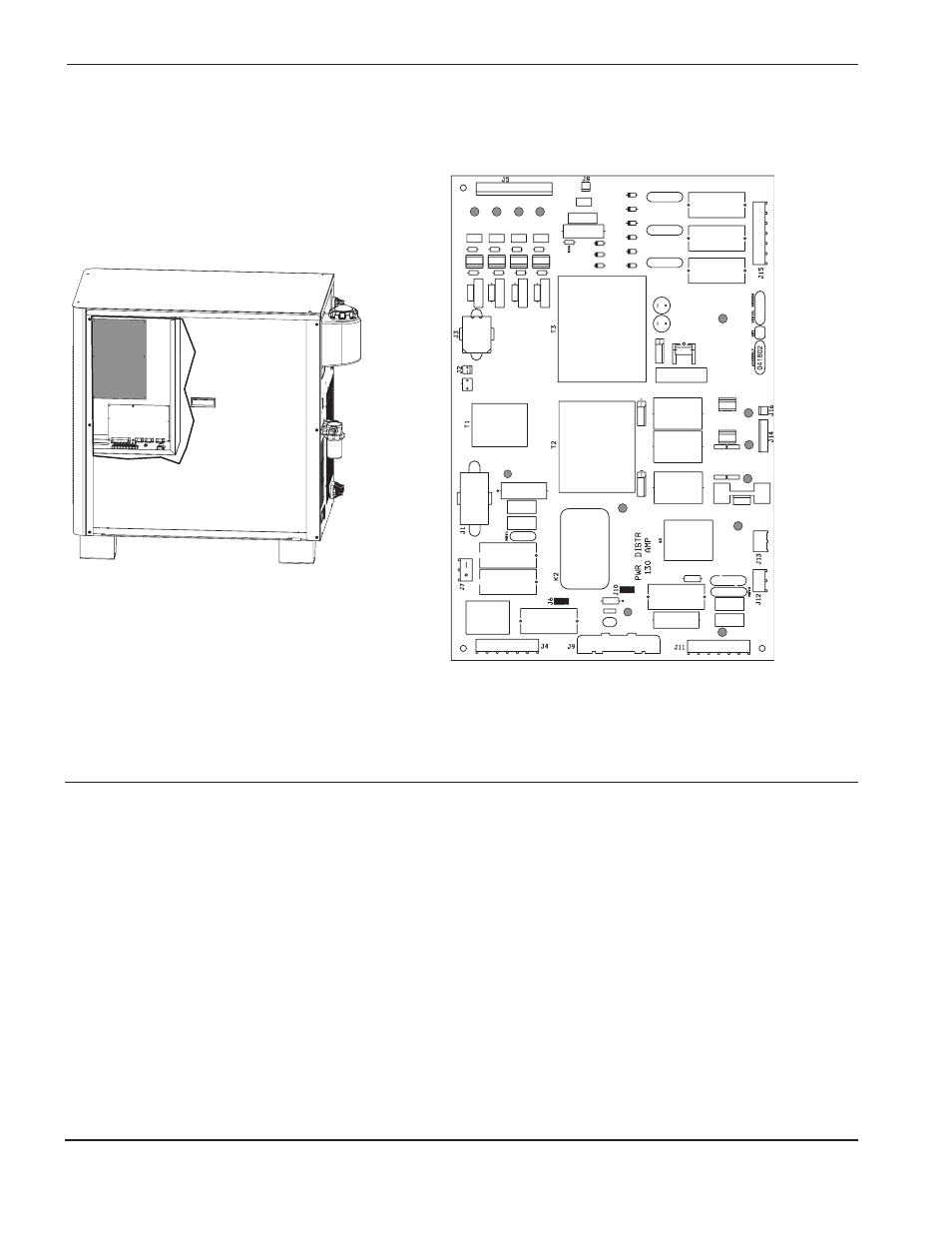

Stromquellen-Stromverteiler-Baukarte PCB2
D23
D12
D26
D35
D31
D32
D33
D3
D25
D1 D7 D5 D2
LED-Liste der Stromverteiler-Baukarte
LED Ausgang Farbe
D1 Schaltschütz Rot
D2 Pilotlichtbogenrelais Rot
D3 120 VAC (geschaltet) Grün
D5 Hochfrequenzzündung Rot
D7 Überspannungswahl Rot
D12 24 VAC (geschaltet) Grün
D23 240 VAC (geschaltet) Grün
D25 + 24 VDC Rot
D26 Pumpenmotor Grün
D31 + 5 VDC Rot
D32 - 15 VDC Rot
D33 + 15 VDC Rot
D35 24 VAC Grün
