WARTUNG
5
HPR130 Manuell-Gas Betriebsanleitung 5-21

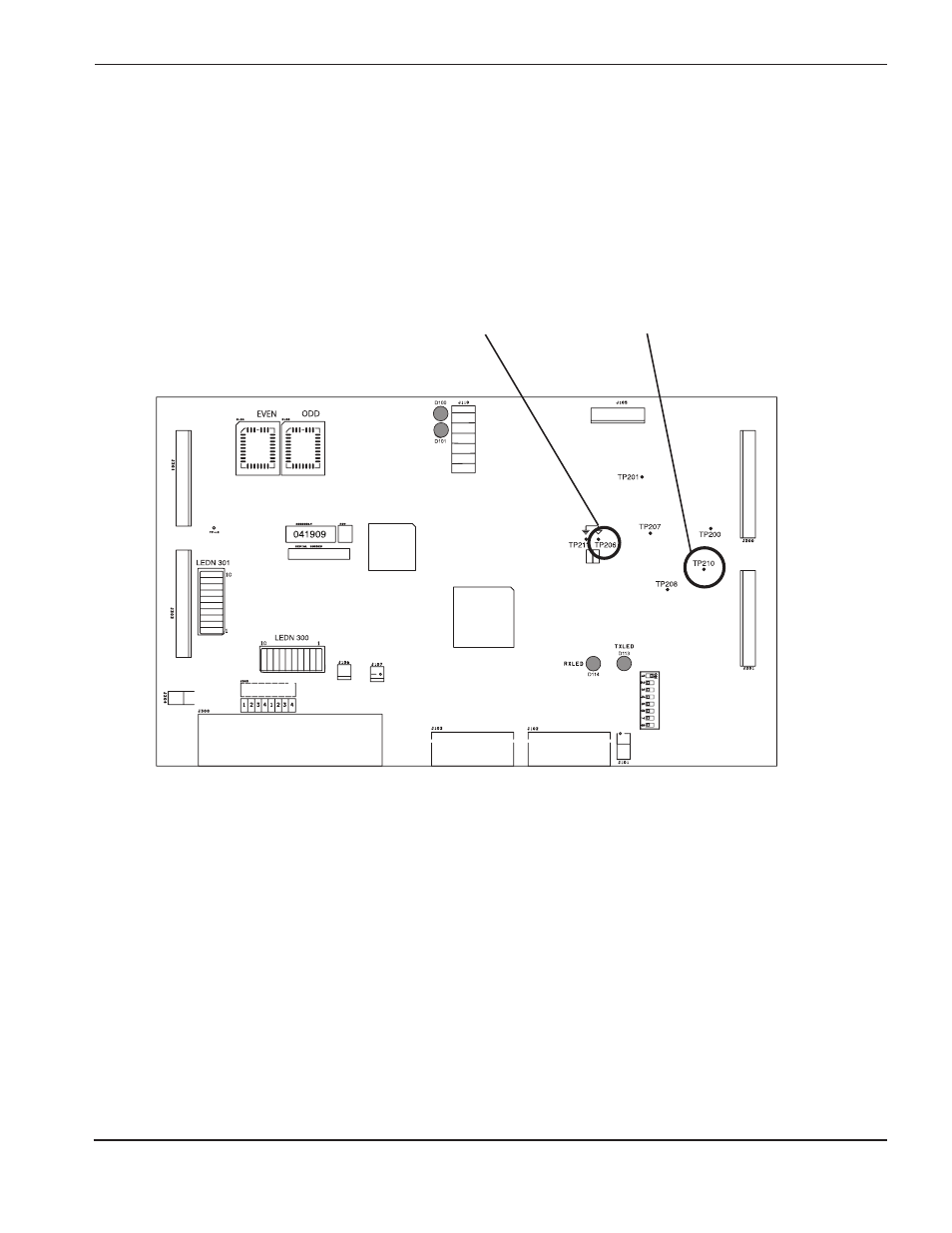

TP 206 TP 210
Überprüfung des Durchflussschalters
5. Rücklauf-Schlauch wieder an die Pumpe anschließen und Stromzufuhr EINSCHALTEN. Stromwahlknopf (8)
drücken und gedrückt halten.
6. VDC zwischen TP210 und TP206 messen.
TP206 ist auf PCB3 gemeinsam. TP210 gibt eine gefilterte, mit 67 % skalierte Spannung vom
Durchflussschalter ab. 0,45 VDC (0,67 VDC am Durchflussschalter) entsprechen 2,3 l/min. Wenn die
Spannungsanzeige von TP210 unter 0,45 VDC liegt und der Durchfluss größer oder gleich 3,0 l/min beträgt,
Durchflussschalter austauschen.
