INBETRIEBNAHME
3-8
HPR130 Manuell-Gas
Betriebsanleitung

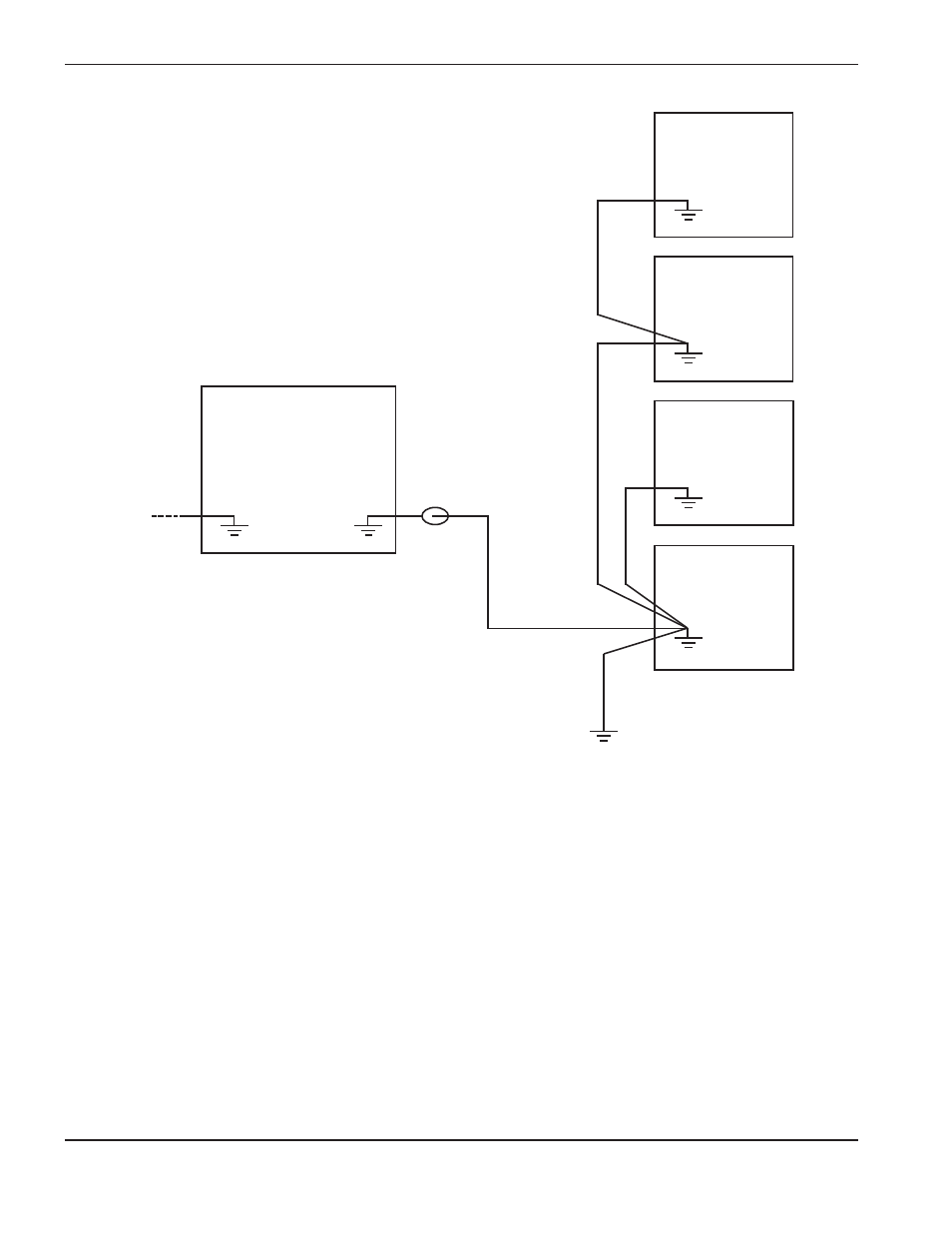

Abbildung 2
Ausweich- Erdungsanschluß-Konfiguration
Hier wird die zu bevorzugende Kabelverlegung für diese Konfiguration dargestellt, es ist jedoch akzeptabel, die
Erdungen für Gaskonsole und andere Ausrüstung an die Hochfrequenzkonsole „in Schleifen” zu verlegen. Die
Hochfrequenzkonsole sollte NICHT „in Schleifen” durch die anderen Komponenten hindurch zum Arbeitstisch
verlegt werden.
Plasma-Stromquelle
(Abschirmung)
(Abschirmung)
Netzkabelerdung
Ferrit-
Drosselwiderstand
Ergänzende
Erdungsstange
Gaskonsole
weitere Ausrüstung
die von der Plasma-
Stromquelle Strom
erhält
Zündkonsole
Arbeitstisch
(Abschirmung)
(Abschirmung)
