INBETRIEBNAHME
HPR130 Manuell-Gas Betriebsanleitung 3-29
5
Brenneranschlüsse

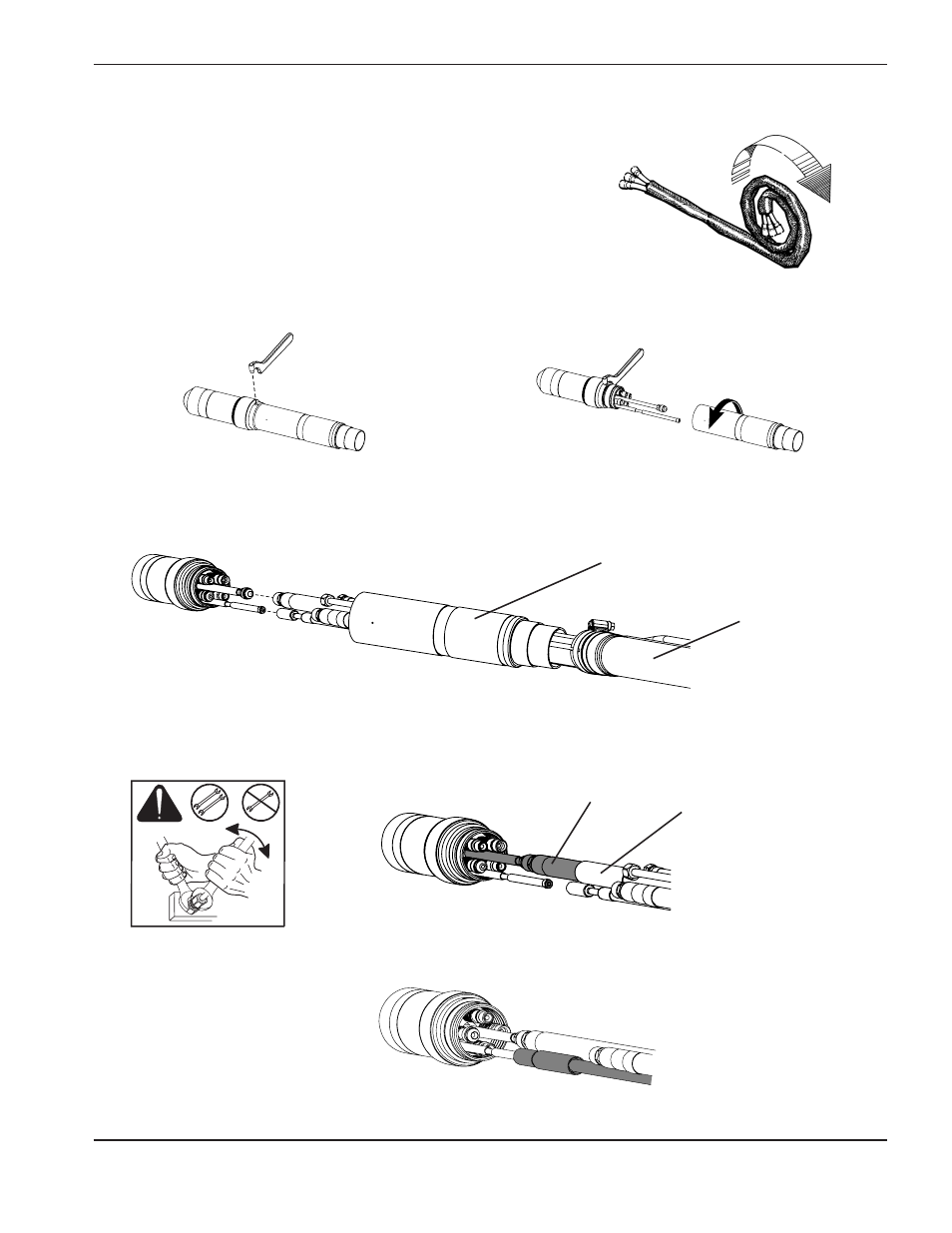

Anschluss des Brenners an das Brennerschlauchpaket
1. Die ersten 2 Meter der Leitungen auf einer flachen Oberfläche abrollen.
2. Brenner mit dem Schraubenschlüssel (104269) festhalten und Montagemuffe vom Brenner abnehmen.
3. Geflochtene Ummantelung zurückschieben und die Manschette über die Kabel streifen. Brenner mit den
Schläuchen im Schlauchpaket ausrichten. Die Schläuche können nicht verdreht werden. Sie sind mit Klebeband
zusammengebunden, um einer Verdrehung vorzubeugen.
4. Kunststoff-Isoliermaterial vom Brenner entfernen und auf den Schlauch ‚Kühlmittel EIN’ (grün) im Schlauchpaket
streifen. Schlauch ‚Kühlmittel EIN’ an den Brenner anschließen.
5. Pilotlichtbogenleitung anschließen. Nur von Hand festziehen.
Geflochtene
Ummantelung
Manschette
Kunststoff-Isoliermaterial
Schlauch ‚Kühlmittel EIN’
2WRENCHES
