INBETRIEBNAHME
HPR130 Manuell-Gas
Betriebsanleitung
3-13
5

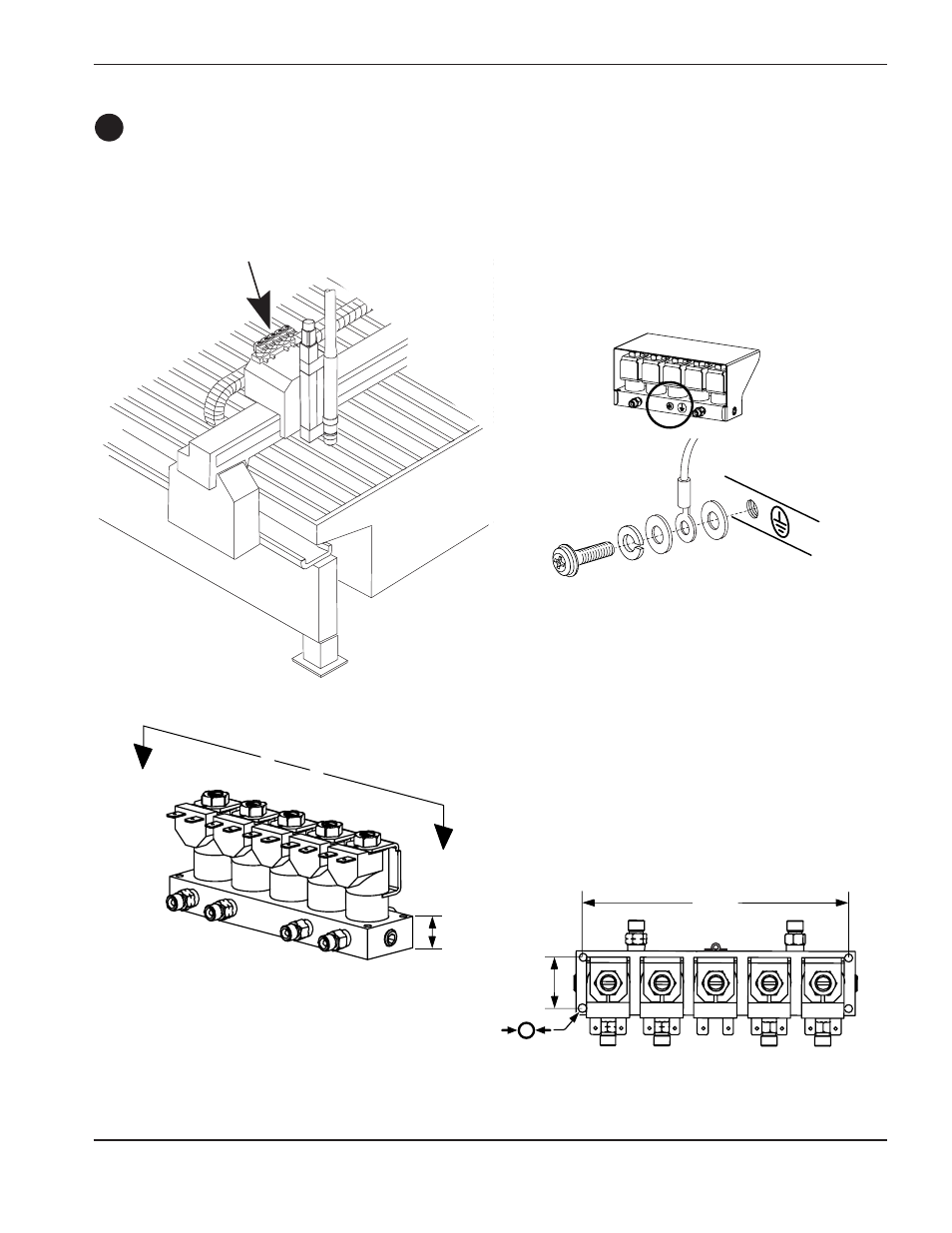

Installation der Abschaltventil
• Abschaltventil-Baugruppe ist in der Nähe der Station zur Brennerhöhenverstellung zu montieren. Die
maximale Schlauchlänge zwischen Abschaltventil-Baugruppe und Brenner beträgt 1,8 m.
D
Anschluss der Abschaltventil-Baugruppen-
Schutzleitung
A
A
A-A
30 mm
4.7 mm
19 mm
157 mm
