WARTUNG
5
HPR130 Manuell-Gas Betriebsanleitung 5-23

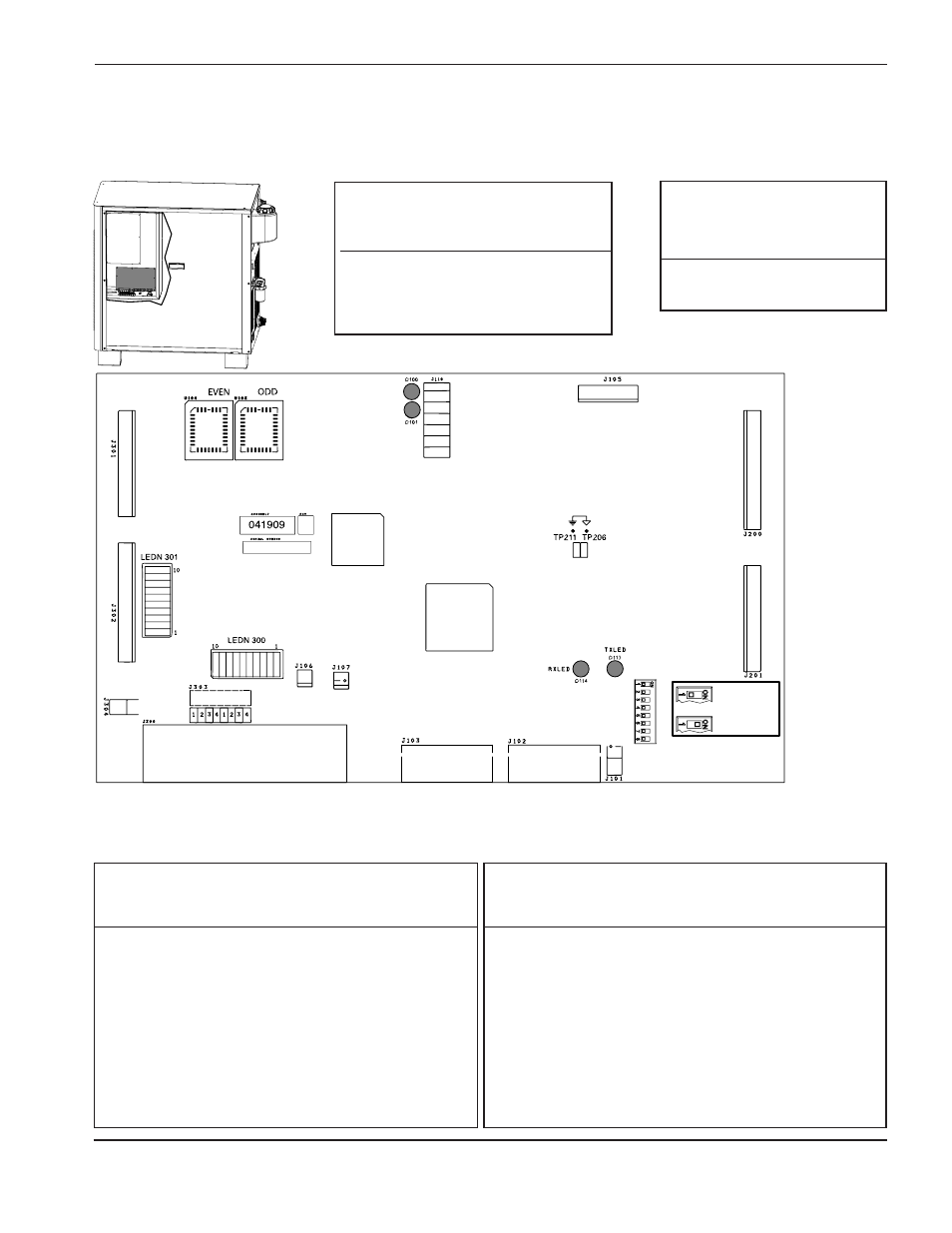

Stromquellen-Steuer-Baukarte PCB3
LEDN300-Liste der Steuer-Baukarte
LEDN Ausgang Eingang Anmerkung
L EDN1 Maschinenbewegung
LEDN2 Fehler
LEDN3 Stromabsenkungsfehler
LEDN4 Nicht bereit
LEDN5 Softstart aktiv Unbenutzt
LEDN6 Pilotlichtbogen aktiv
LEDN7 Eckpunktstrom
LEDN8 Lochstechen
LEDN9 Halten
L EDN10 Plasmastart
LED-Liste der Steuer-Baukarte
LED Signal Anmerkungen
D100 +5 VDC
D101 +3.3 VDC
D113
CAN TX Konstantes Blinken
D114 CAN RX Konstantes Blinken
LEDN301-Liste der Steuer-Baukarte
LEDN Ausgang Eingang Anmerkung
L EDN1 Hochspannungstransformator
LEDN2 Pumpenmotor aktiv
LEDN3 Schaltschütz
LEDN4 Pilotlichtbogenrelais
LEDN5 Reserve
LEDN6 Überspannungswahl
LEDN7 Nicht angeschlossen
LEDN8 Nicht angeschlossen
LEDN9 Nicht angeschlossen
L EDN10 Phasenverlust
Firmwareliste für die
Steuerungs-PCB3
Teil Teil-Nr.
U104 081094 GERADE
U105 081094 UNGERADE
= HPR130
= HPR260
Anmerkung:
Siehe
Verdrahtungs-
diagramme
bezüglich
anderer
Dippschalter-
Einstellungen
