WARTUNG
5
HPR130 Manuell-Gas Betriebsanleitung 5-25
Start-Schaltkreis-PCB1
Betrieb
Der Startschaltkreis ist ein Hochleistungsschalter, der den Pilotlichtbogenstrom schnell vom Pilotlichtbogenkabel
zum Werkstückkabel überträgt. Der Startschaltkreis erledigt zwei Funktionen:
1. Er ermöglicht es dem Anfangs-Pilotlichtbogenstrom, mit geringer Impedanz schnell durch das
Pilotlichtbogenkabel zu fließen.
2. Nachdem der anfängliche Pilotlichtbogenstrom aufgebaut worden ist, führt der Startschaltkreis Impedanz zur
Pilotlichtbogenladung ein, um die Übertragung des Lichtbogens auf das Werkstück zu unterstützen. Siehe
schematische Darstellung unten.

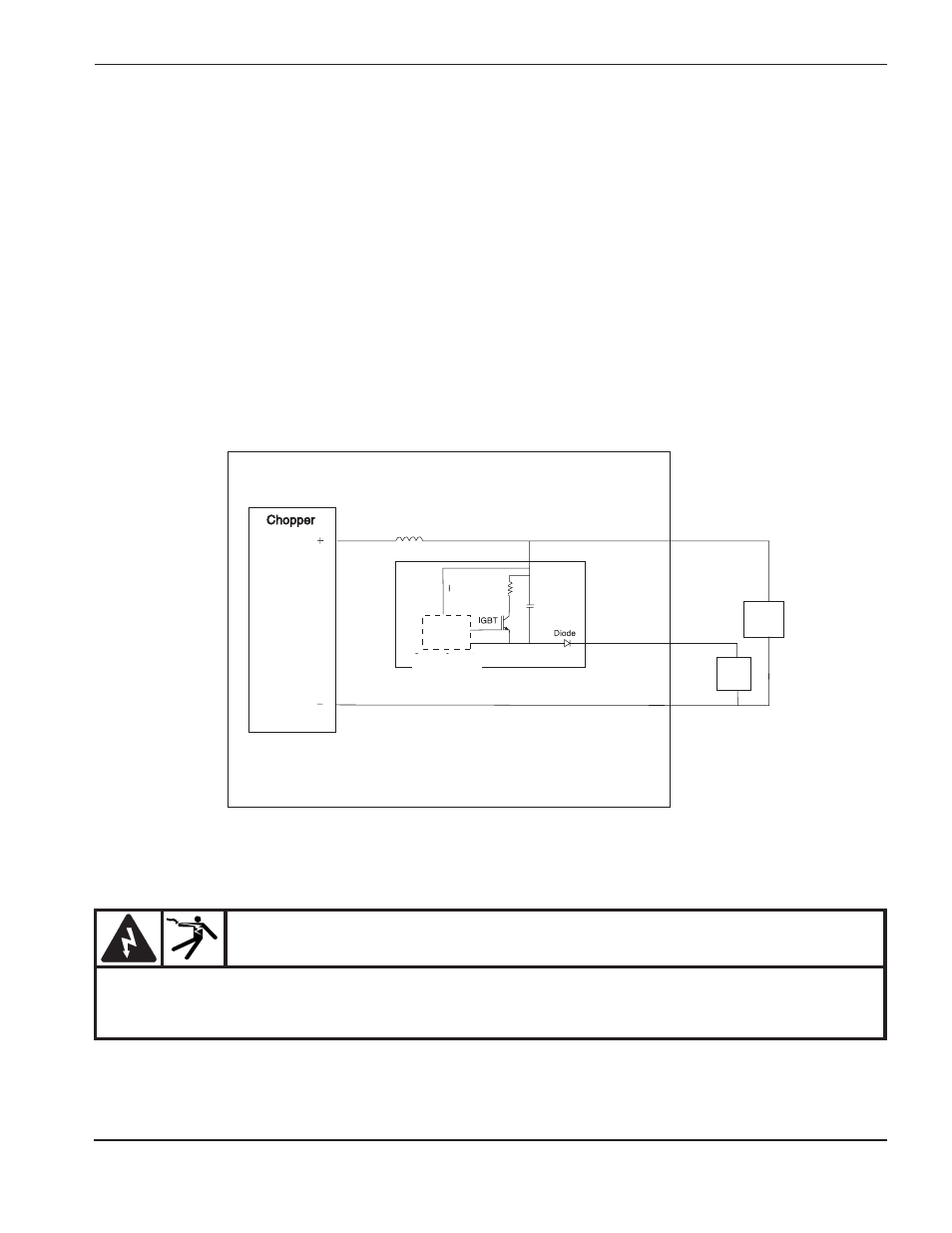

Startschaltkreis-Funktionsschema
Plasma-Stromquelle
Drossel
Startkreis
Schneid-
licht-
bogen
Pilot-
licht-
bogen
Leistungs-
widerstand
Steuerlogik
ALEL-
Konden-
satoren
Fehlerbeseitigung am Startschaltkreis
WARNUNG
ELEKTRISCHER SCHLAG: Bei Wartungsarbeiten an angeschlossenen Stromquellen, von denen die
Abdeckungen entfernt wurden, äußerst vorsichtig vorgehen. Gefährliche Spannungen in der Stromquelle
können schwere und tödliche Verletzungen verursachen.
