MAX200 (Handbrenner) Betriebsanleitung 7-1
15
Abschnitt 7
VERDRAHTUNGS-DIAGRAMME
Einführung
Dieser Abschnitt enthält die Verdrahtungs-Diagramme für die Anlage MAX200. Beim Zurückverfolgen eines
Signalpfades oder Zuhilfenahme der Abschnitte Teileliste oder Fehlerbeseitigung ist folgende Organisation des
Verdrahtungs-Diagramms zu beachten und verstehen:
• Die Blattnummern befinden sich in der rechten unteren Eck.

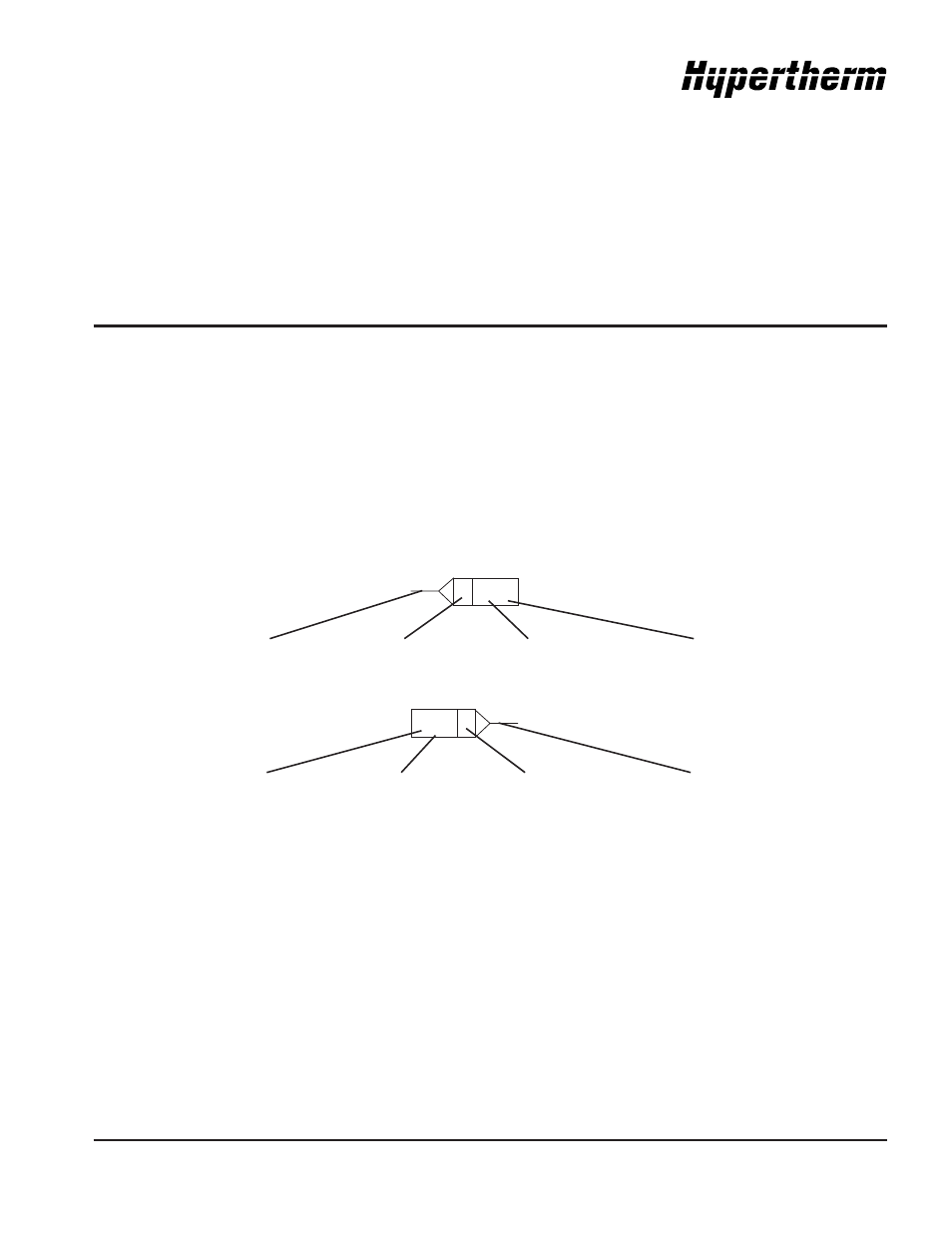

• Verweise von Seite zu Seite werden auf die folgende Art und Weise vorgenommen:
Ziel- und Quellkoordinaten beziehen sich auf die Buchstaben A – D auf der Y-Achse eines jeden Blattes, und die
Nummern 1 – 4 beziehen sich auf die X-Achse eines jeden Blattes. Die Aufstellung der Koordinaten bringt Sie zu
den Quell- oder Zielblocks (ähnlich einer Straßenkarte).
Verdrahtungsdiagrammsymbole
Die Verdrahtungsdiagrammsymbole und deren Identifizierung gehen den Anlagen-Verdrahtungsdiagrammen in
diesem Abschnitt voraus.
C SHEET
4-D3
C
SHEET
4-D3
Quellverbindung Quellbezugsblock Zielblattnummer Zielkoordinaten
Quellblattnummer Quellkoordinaten Quellbezugsblock Zielverbindung
