WARTUNG
5-12 MAX200 (Handbrenner) Betriebsanleitung
Anpassung des Plasmagases
Wenn Sie die Brennerschlauchlänge von 16,5 Meter oder weniger auf 24,75 Meter oder darüber verlängert haben,
muß der Plasmagasdruck neu angepaßt werden, um die zusätzliche Brennerschlauchlänge zu berücksichtigen:
1. Die PLASMA-Gasventilbetätigung an der Vorderseite der MAX200 Stromquelle im TEST Modus durch die
Erhöhung des TEST-Drucks um ungefähr 0.34 Bar pro 16,5 Meter Schlauchlänge (über 16,5 Meter hinaus)
über den Angaben in den Schneidtabellen anpassen. Siehe Hinweis auf Seite 4-17.

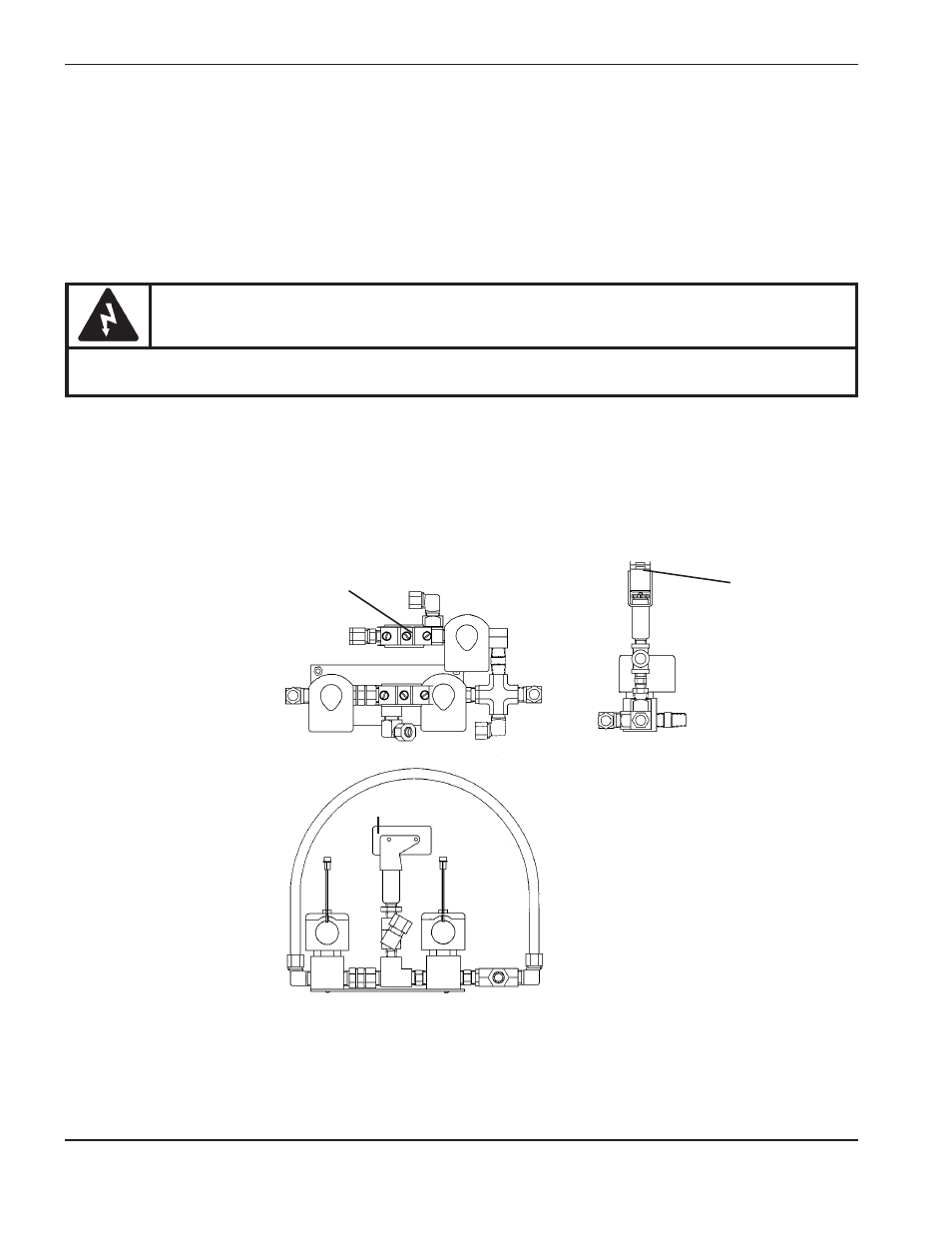

Abbildung 5-4 Druckwächter PS4 und Einstellungsstandort
Ansicht von rechts
PS4 (Innenseite)
PS4 PS4
Anpassung
Ansicht von oben
2. Wenn der Plasmagas RUN-Druck nicht schnell den in den Schneidtabellen nach der Lichtbogenübertragung
angegebenen Wert erreichen, muß möglicherweise PS4 angepaßt werden. Die rechte Seite der Stromquelle
entfernen. Den Druckwächter PS4 unter Berücksichtigung von Abbildung 5-4 auf den Stromquellenboden
positionieren und durch das Drehen der PS4 Einstellungsschraube in Uhrzeigersinn anpassen.
WARNUNG
Die nachstehende Anpassung mit äußerster Vorsicht durchführen.
