BEDIENUNG
4-26
MAX200
(Handbrenner) Betriebsanleitung
PAC200T/PAC200E Handbrenner
Rostfreier Stahl
100 Ampere – Luft Plasma / Luft Sekundär
Diese Gaskombination ermöglicht gute Schneide-Geschwindigkeit, wenig Bartbildung und ist sehr
wirtschaftlich. Es kann etwas Oberflächennitrierung und Oberflächenoxidation der Legierungselemente
auftreten.
Produktionsschneiden bei einer Dicke von mehr als 10 mm wird nicht empfohlen.
* Wenn die Schläuche länger sind als 15 m, den TEST Druck um 0.34 Bar für jede zusätzliche Brennerschlauchlänge von 15 m
erhöhen.
020919

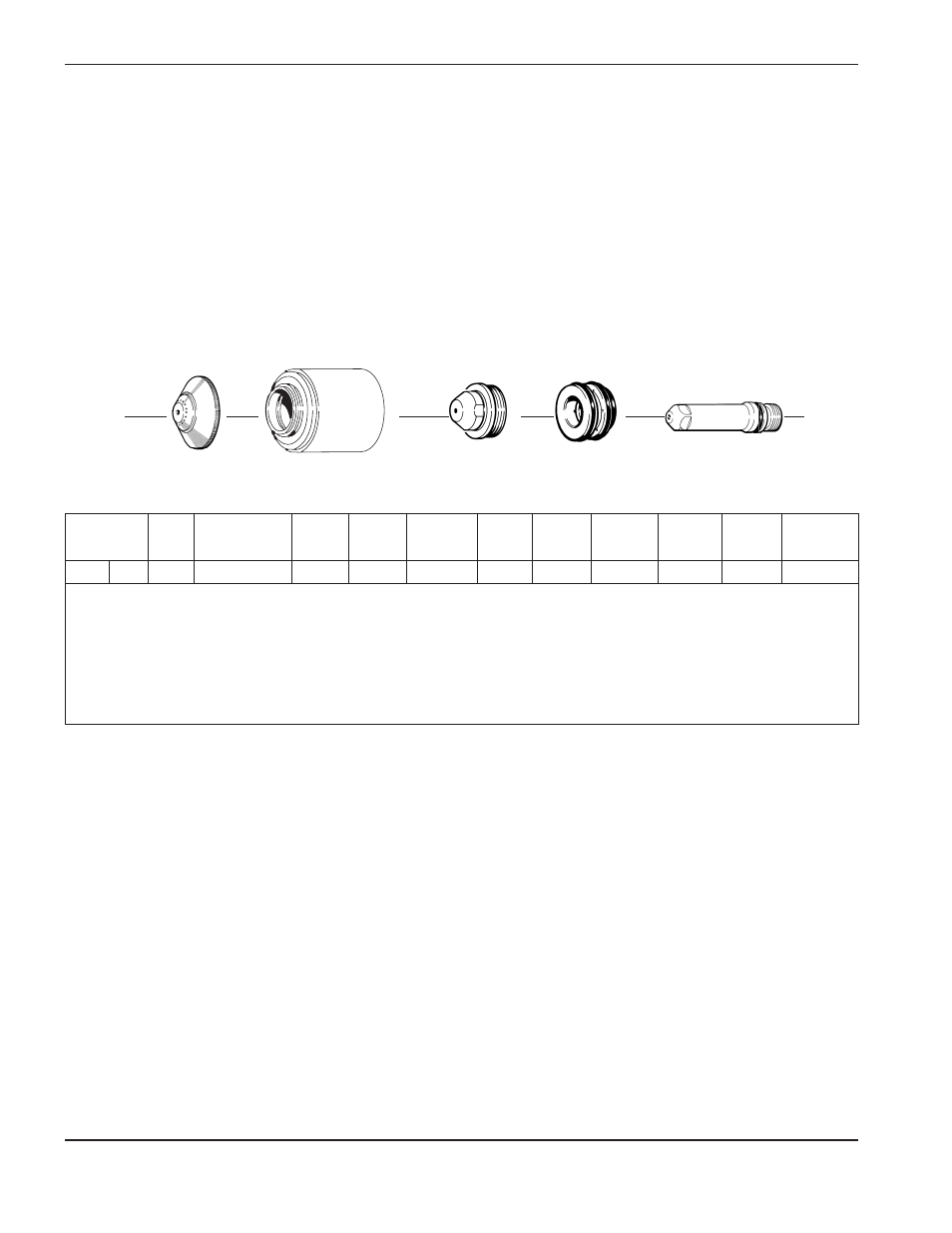

Schutzschild
020611
Düse
020915
Brennerkappe
120547
Elektrode
020607
Wirbelring
Blechdicke
Plasma-
gasart
Plasmagasdruck
TEST/RUN
Sekundär-
gasart
Sekundär-
gasdruck
Abstand
Brenner zum
Werkstück
Lichtbogen-
stromein-
stellung
Lichtbogen-
spannungs-
einstellung
Schneid-
geschwin-
digkeit
Bewegungs-
verzögerung
in etwa
Plasmagas-
Einlaßdruck
Sekundärgas-
Einlaßdruck
(zoll)
(mm)
(psi/bar)
(psi/bar)
(mm)
(A)
(V)
(mm/min)
(Sek.)
(psi/bar)
(psi/bar)
1⁄8"
3
Luft
Test 22-26* / 1,5-1,8
Luft
60/4,0
2
100
125
3560
90/6,2
90/6,2
Run 54-58 / 3,7-4,0
3⁄16"
5
(37 SCFH /
(270 SCFH /
3
130
2800
0,5
1⁄4"
6
17 l/min)
127 l/min)
3
130
2030
0,5
3⁄8"
10
3
135
1400
0,5
1⁄2"
12
3
140
890
5⁄8"
15
4
145
635
3⁄4"
20
5
150
510
