3-8 MAX200 Instruction Manual
3/18/99
INBETRIEBNAHME
Konfigurationen für Transformator T1 und T2 – 220/380/415 V
• Die Stromquelle mit 220/380/415 V, 3 Phasen, 50 Hz wird im Normalfall fabrikseits auf 380-V-Betrieb
eingestellt, wenn nicht anders angegeben. Um die Stromquelle auf eine andere Spannung (d. h. 220 oder
415 V) umzustellen, muß der Steuer-Transformator T1 und der 30 kW-Transformator T2 neu konfiguriert
werden (siehe Abb. 3-2).
WARNUNG
GEFAHR: HOHE SPANNUNG. Immer die Netzversorgung am Netz-Trenn-Schalter unterbrechen.
T2
T1
220
380
T1
T2
* Ein langes #6 Kabel wird mit jeder Einheit mitgeschickt.

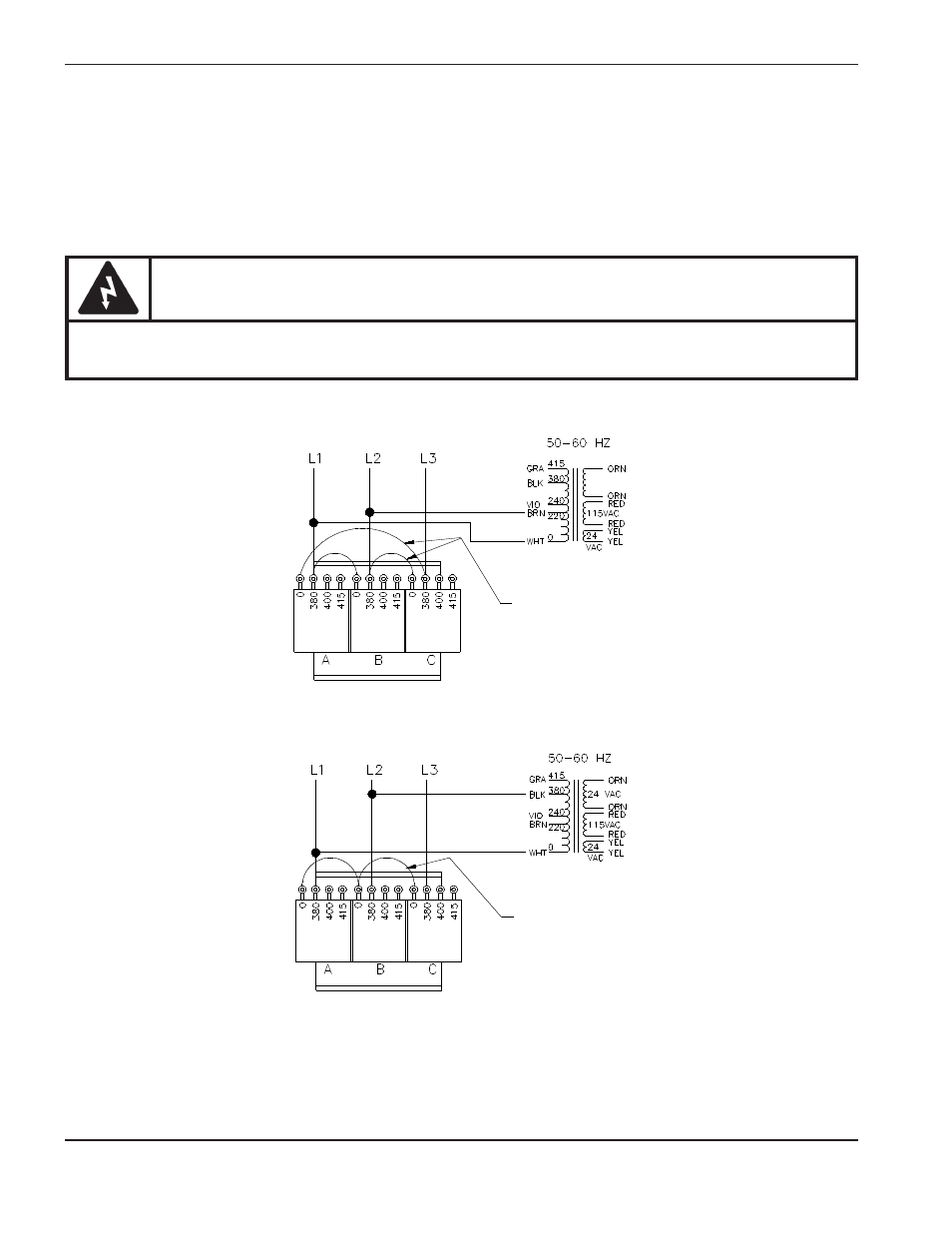

Abbildung 3-2 Konfigurationen für Transformator T1 und T2 – 220/380/400/415 V
Wenn die Spannung für den 220 Volt Betrieb
geändert wird, müssen die Netzsicherungen F1 und
F2 ebenfalls von 7,5 A zu 20 A geändert werden. Die
Alternativsicherungen befinden sich am Boden der
Stromquelle.
# 6 AWG 600 Voltkabel
# 6 AWG 600 Voltkabel
