BEDIENUNG
MAX200
(Handbrenner) Betriebsanleitung
4-19

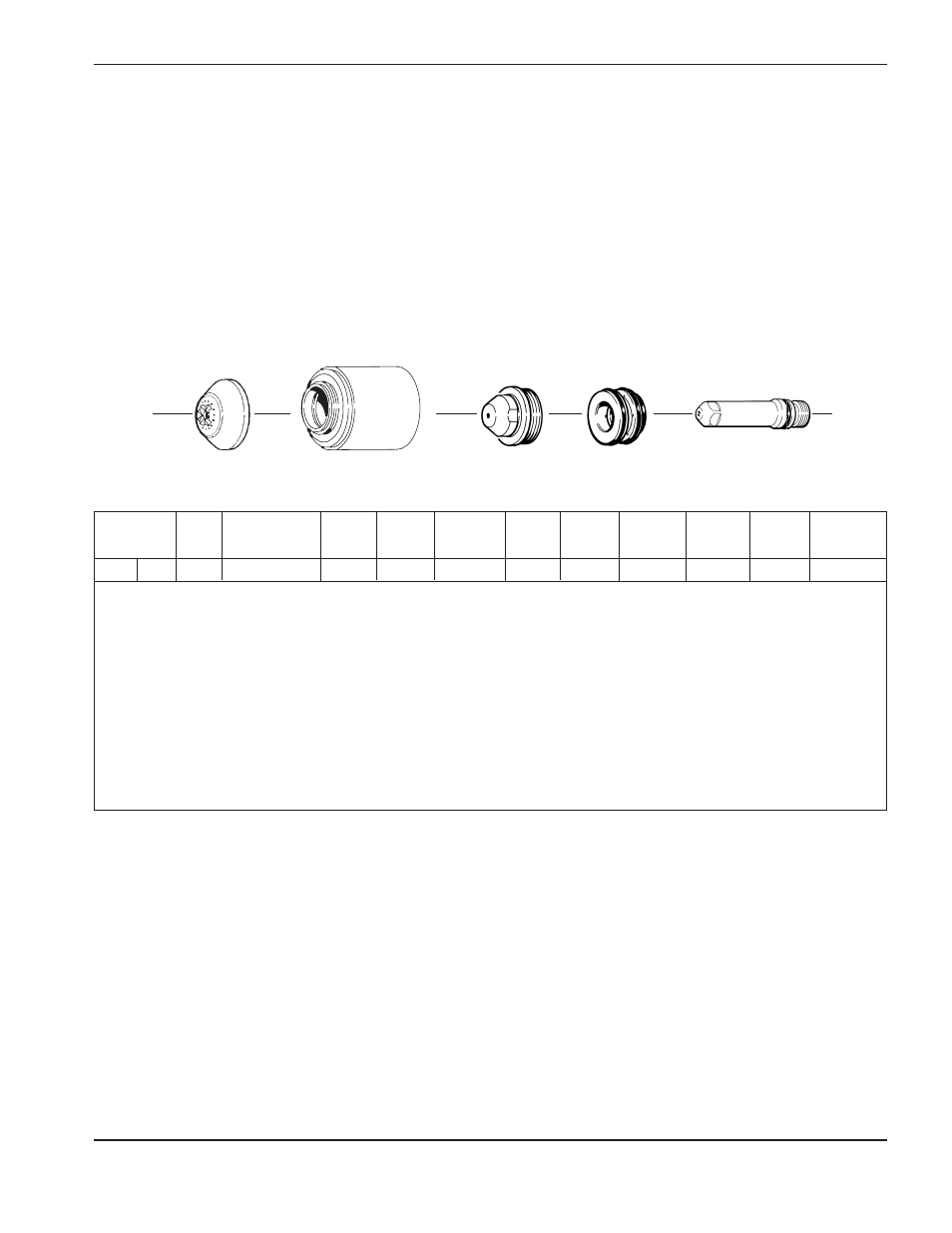

PAC200T/PAC200E Handbrenner
Unlegierter Stahl
200 Ampere – Luft Plasma / Luft Sekundär
Diese Gaskombination ermöglicht eine gute Schneide-Geschwindigkeit, wenig Bartbildung und ist sehr
wirtschaftlich. Es kann etwas Oberflächennitrierung auftreten.
Produktionsschneiden bei einer Dicke von mehr als 25 mm wird nicht empfohlen.
* Wenn die Schläuche länger sind als 15 m, den TEST Druck um 0.34 Bar für jede zusätzliche Brennerschlauchlänge von 15 m
erhöhen.
020918
Schutzschild
020608
Düse
020915
Brennerkappe
220021
Elektrode
020607
Wirbelring
Blechdicke
Plasma-
gasart
Plasmagasdruck
TEST/RUN
Sekundär-
gasart
Sekundär-
gasdruck
Abstand
Brenner zum
Werkstück
Lichtbogen-
stromein-
stellung
Lichtbogen-
spannungs-
einstellung
Schneid-
geschwin-
digkeit
Bewegungs-
verzögerung
in etwa
Plasmagas-
Einlaßdruck
Sekundärgas-
Einlaßdruck
(zoll)
(mm)
(psi/bar)
(psi/bar)
(mm)
(A)
(V)
(mm/min)
(Sek.)
(psi/bar)
(psi/bar)
1⁄4"
6
Luft
Test 44-48* / 3,0-3,3
Luft
70/4,8
3
200
130
3400
0,5
90/6,2
90/6,2
Run 58-62 / 4,0-4,3
0,315"
8
(66 SCFH /
(280 SCFH /
3
135
2900
0,5
3⁄8"
10
31 l/min)
132 l/min)
3
135
2540
1,0
1⁄2"
13
3
140
2030
2,0
5⁄8"
15
4
145
1520
2,0
3⁄4"
20
5
150
1140
2,5
7⁄8"
22
6
155
760
2,5
1"
25
6
160
635
2,5
1-1⁄4"
32
6
165
380
1-1⁄2"
38
6
170
250
1-3⁄4"
44
8
180
180
2"
50
8
185
130
