3/8/99
BEDIENUNG
MAX200 (Handbrenner) Betriebsanleitung 4-41
PAC200E Handbrenner
Fugenhobeln von rostfreiem Stahl
200 Ampere – H35 Plasma / N
2
Sekundär
Hypertherm empfiehlt eine Mischung aus 35 % Wasserstoff und 65 % Argon für das Plasmagas.
1 bar = 6.895 KPa
* Wenn die Schläuche länger sind als 15 m, den TEST Druck um 0.34 Bar für jede zusätzliche Brennerschlauchlänge von 15 m
erhöhen.

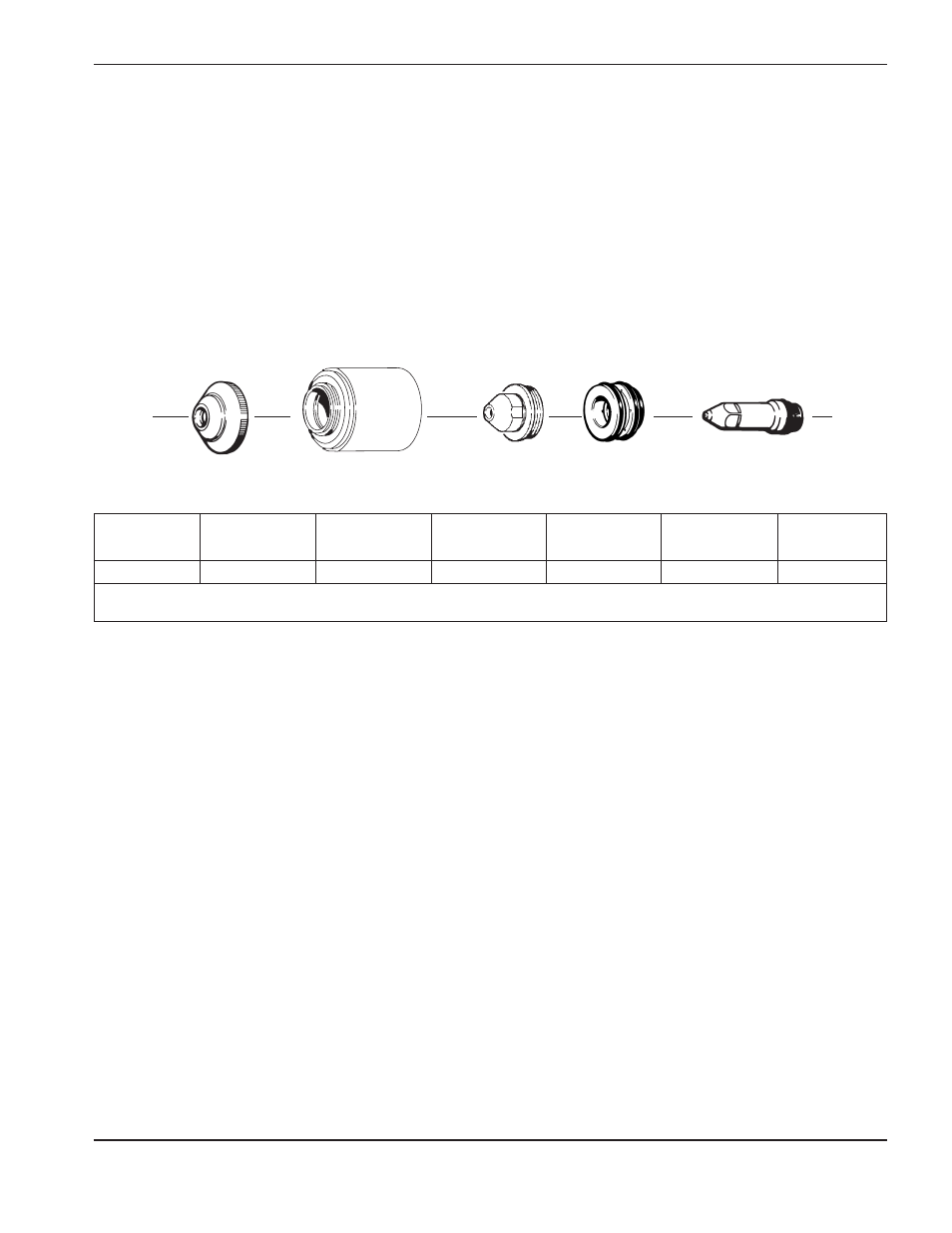

020891
Schutzschild
020934
Düse
020882
Brennerkappe
020933
Elektrode
020607
Wirbelring
Plasmagasart
Plasmagasdruck
TEST/RUN
Sekundärgasart Sekundärgasdruck
Lichtbogen-
stromeinstellung
Plasmagas-
Einlaßdruck
Sekundärgas-
Einlaßdruck
(psi/bar) (psi/bar) (A) (psi/bar) (psi/bar)
H35 Test 49-51* / 3,4-3,6 N
2
50/3,5 200 120/8,3 120/8,3
Run 50-52 / 3,5-3,6
