ANHANG B
b-6
MAX200
(Handbrenner) Betriebsanleitung
Brennerschlauch-Paket, 7,5 Meter (Brenner zur Stromquelle)*
Pos.
Teilenummer
Beschreibung
Menge
029865
Leads SA:PAC200T/E Trch/PS 25 ft
1
1
024375
Hose:200T/E Cap Sensor Trch/PS
1
2
024194
Hose Assy:3/16 Red LH
1
3
023714
Cable: 200T/E Water Cooled Blue
1
4
023716
Cable: 200T/E Water Cooled Red
1
5
023715
Cable: 200T/E Shield Gas
1
6
047203
Cable, 16-1 Pair
1
7
005094
Push Button Switch: Torch
1
8
024197
Sheath: MAX200 Hand Torch Leads 25'
1
9
046065
Tube 9/16 ID X .03 WL Nat Tef
.333 ft
* Anmerkung:
Wenn längere Schläuche als 7,5 Meter benötigt werden, Verlängerungsschläuche benutzen
(siehe Seite b-7).
1
2
3
4
7
8
5
6
Grau
Rot
Aufgeschrumpfte Ummantelung
blau mit grün
Aufgeschrumpfte Ummantelung
rot mit rot
Aufgeschrumpfte Ummantelung
grau mit blau

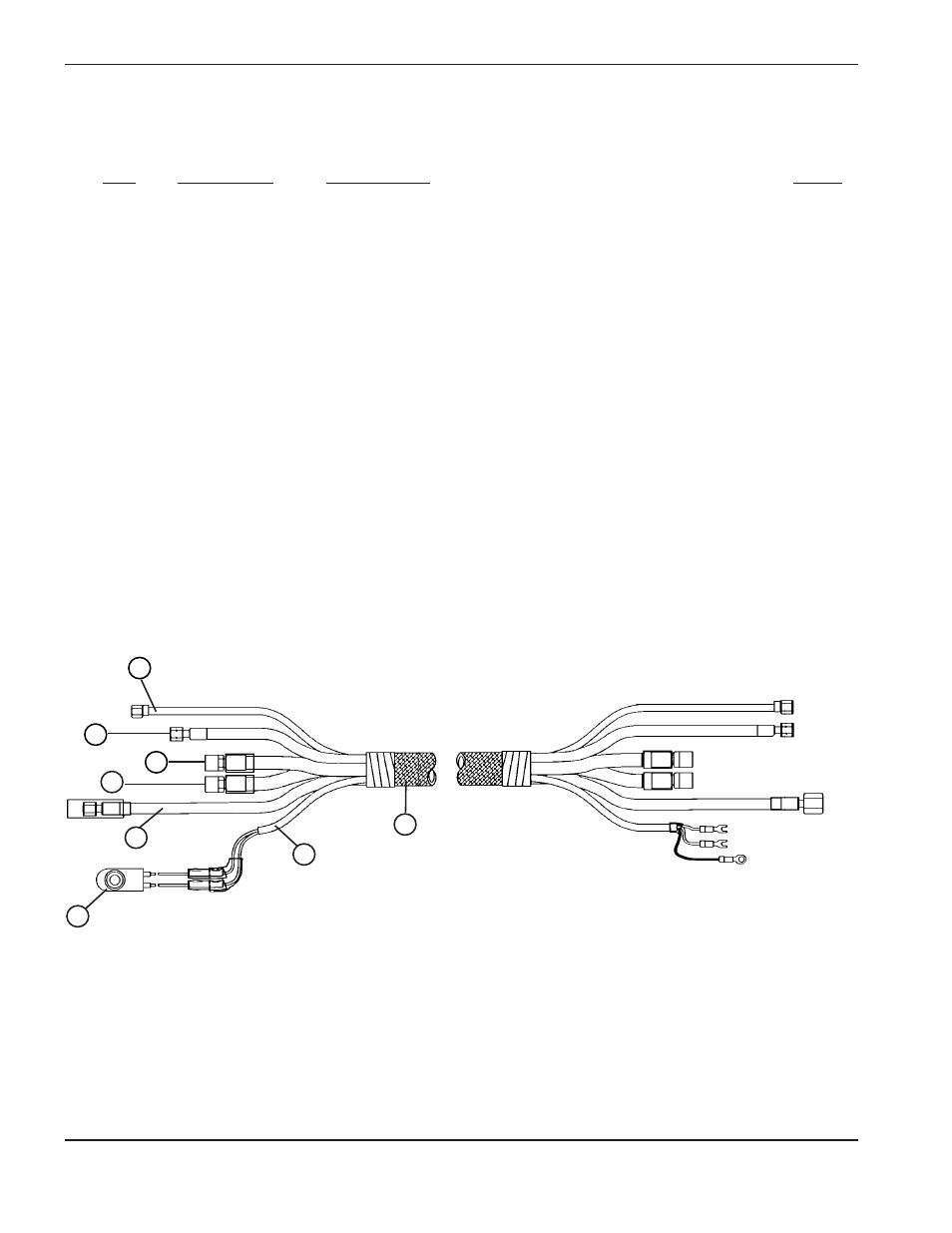

Abbildung b-3
PAC200T/E Wippentaster-Brennerschlauch-Pakete
