INBETRIEBNAHME

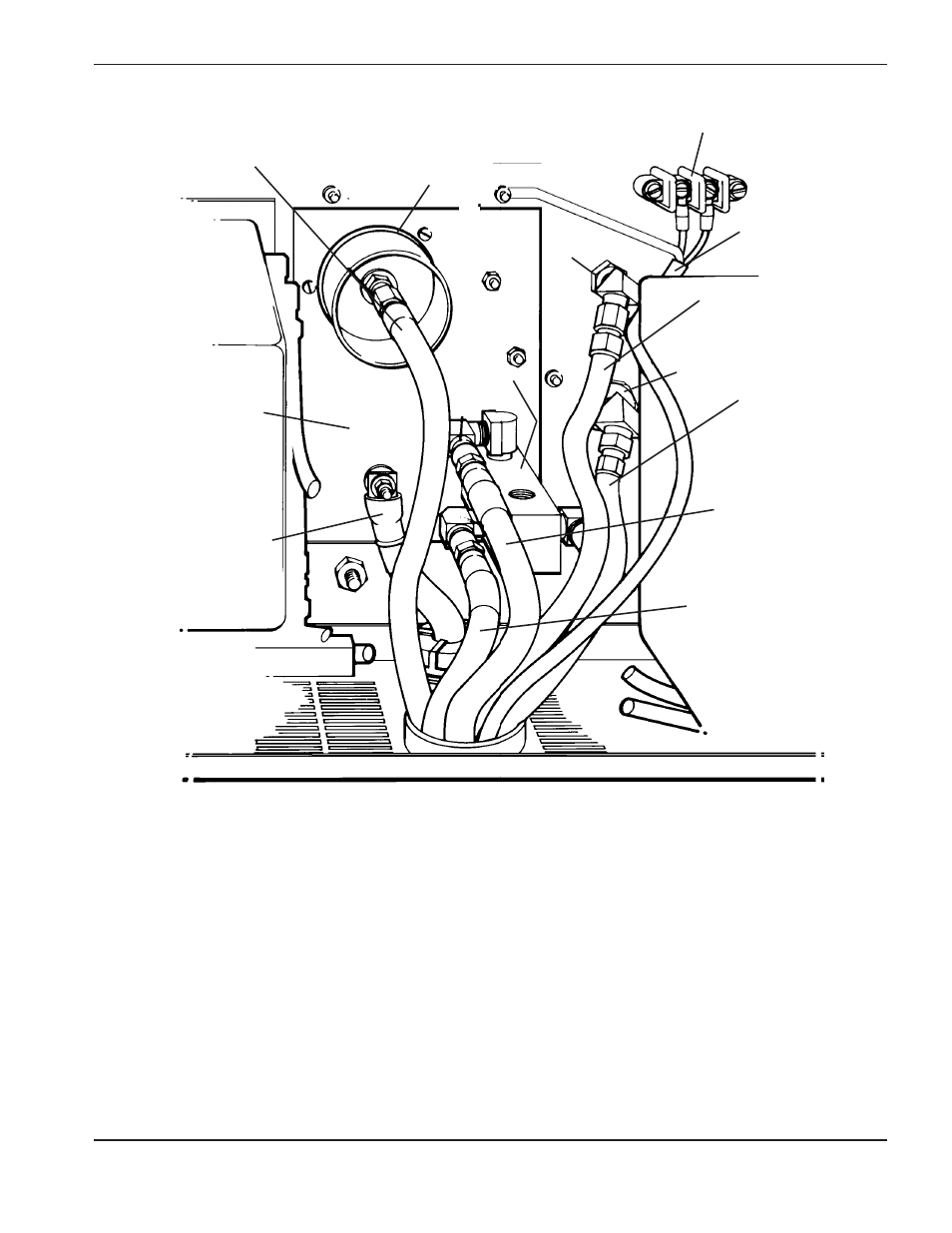

Abbildung 3-7
PAC200T/E Brennerschlauchanschlüsse an MAX200
Plasmaanschaltschläuche
Hochfrequenzspule
Adapter 2
Sensor Brennerkappe
grau
Adapter 1
Plasmagas
rot
Kühlmittelversorgung
blau mit grünem Ring
Kühlmittelrückführung
rot mit rotem Ring (7,5 m Schläuche)
blau mit rotem Ring
(Verlängerungsschlauch)
Zwischenwand
Werkstückkabel
TB2
Sekundärgas
grau mit blauem Ring (7,5 m Schläuche)
blau = (Verlängerungsschläuche)
Zwischenwand-
adapter
