MAX200
Instruction Manual
3-13
3/18/99
INBETRIEBNAHME

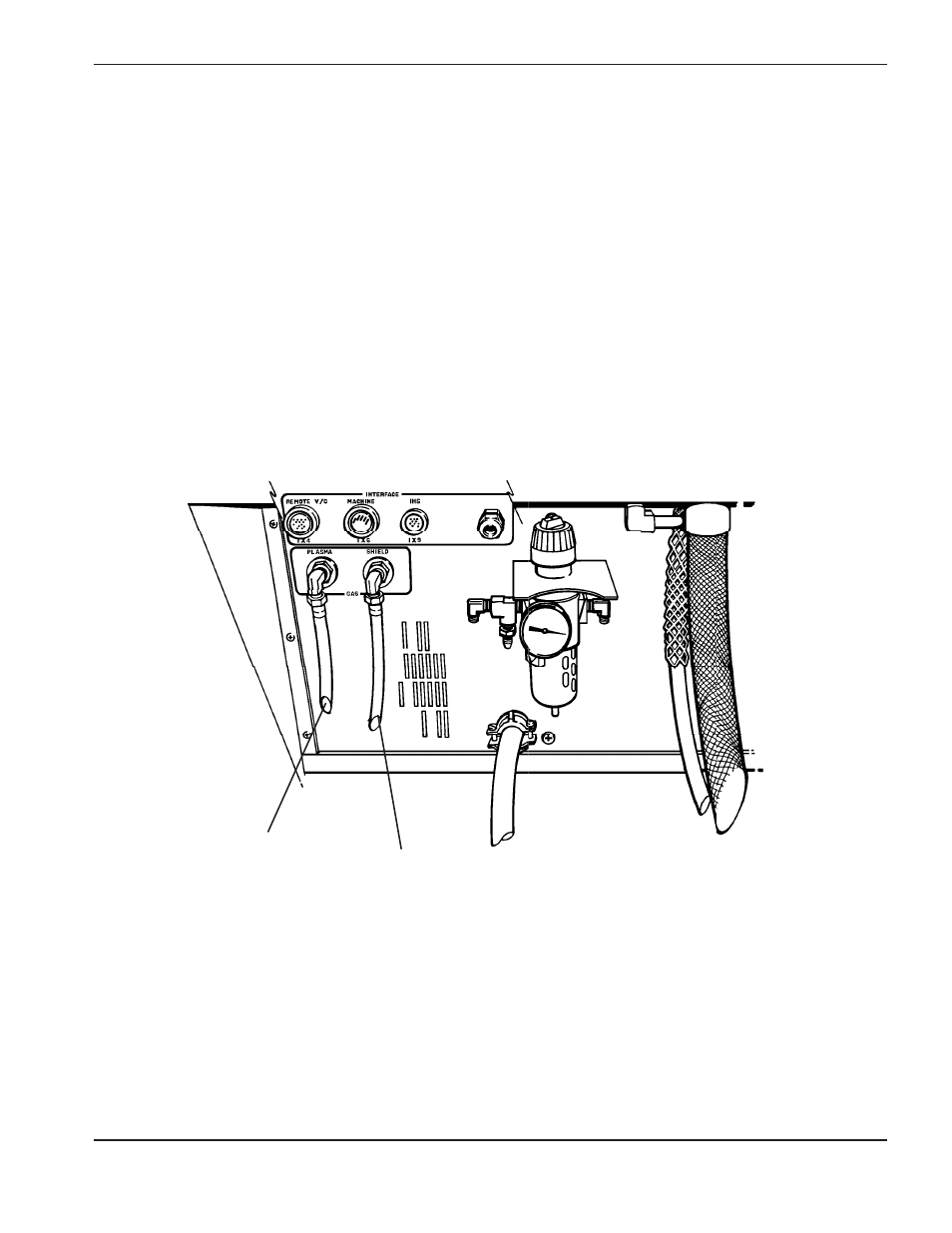

Abbildung 3-6
Plasmagas- und Sekundärgasanschlüsse
Plasma- (Gas) und Sekundär- (Gas) Schläuche
Wenn andere Gase, abgesehen von Druckluft verwendet werden, muß der Benutzer die Flüssig- oder
Druckgasflaschen wie folgt an die MAX200 anschließen (siehe Abb. 3-6):
1. Den Plasmagaszuleitungsschlauch an den PLASMA-Gaseingang anschließen.
2. Den Sekundärgaszuleitungsschlauch an den SEKUNDÄR-Gaseingang anschließen.
Plasmagaszuleitungsschlauch
Sekundärgaszuleitungsschlauch
