ANHANG B
b-8
MAX200
(Handbrenner) Betriebsanleitung
Brenner-Schlauch-Paket, 7,5 Meter (Brenner zum Verlängerungskasten)
Pos.
Teilenummer
Beschreibung
Menge
029866
Leads SA:PAC200T/E Torch-Ext. Box 25'
1
1
024376
Hose:200T/E Cap Sensor Torch/Box
1
2
024379
Hose Assy:3/16 Red LH'A' 25'1"
1
3
023714
Cable: 200T/E Water Cooled Blue
1
4
023716
Cable: 200T/E Water Cooled Red
1
5
023717
Cable: 200T/E Shield Gas Torch/Box
1
6
047203
Cable, 16-1 Pair
1
7
005094
Push Button Switch: Torch
1
8
024197
Sheath: MAX200 Hand Torch Leads 25'
1
9
015036
UN: Right Hand 'A' Male Brass
2
10
015049
UN: AC'A' Male Brass
1
11
015208
Adapter: #5 Male X #5 Male Brass
2
12
074067
Term 22-18 .25 Male QC Insul
3
13
046065
Tube 9/16 ID X .03 WL Nat Tef
.333 ft
1
9
11
2
10
9
3
4
7
12
8
5
6
Grey
Red
Blue w/Green
Red w/Red
Grey

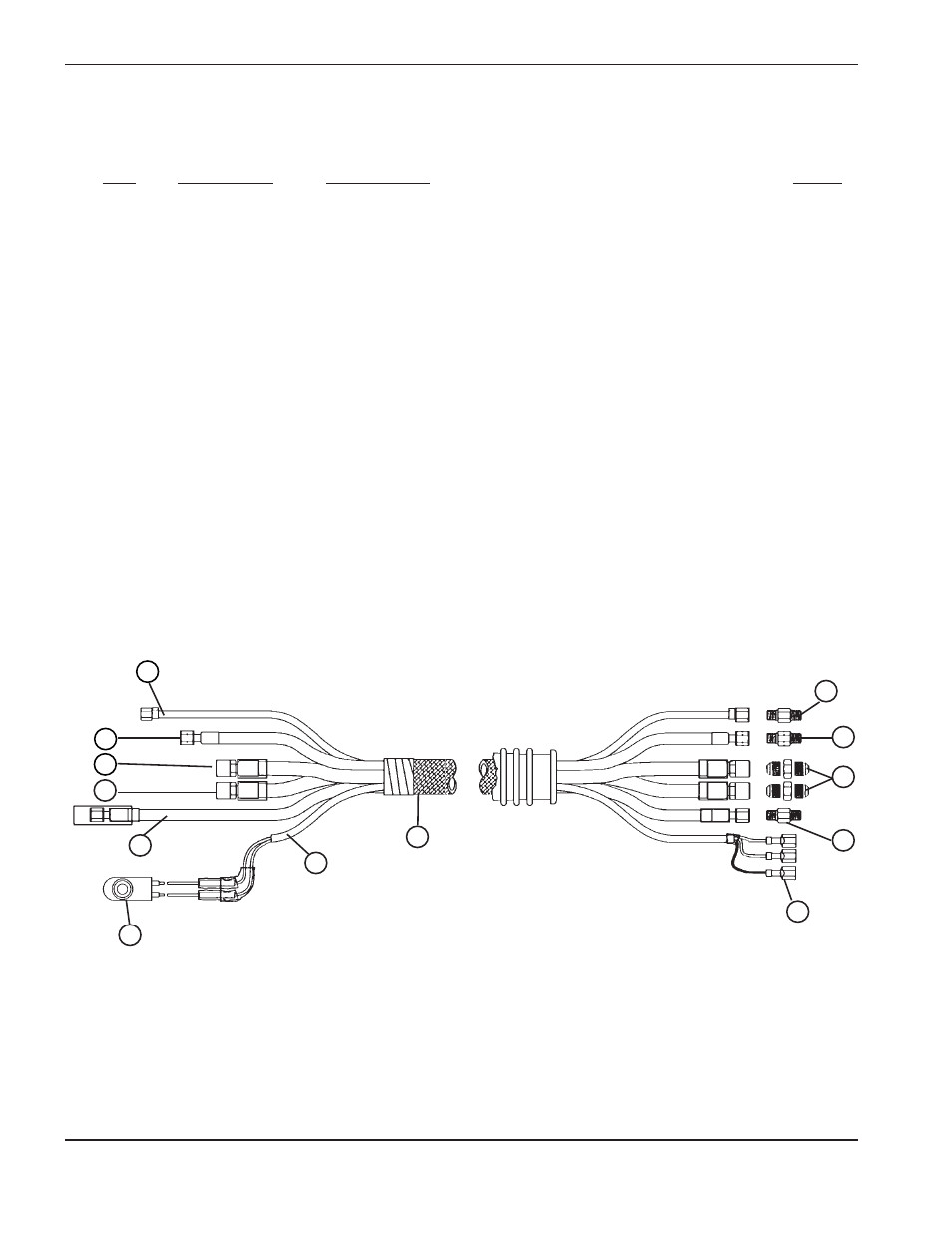

Abbildung b-4
#029866- Schläuche SA:PAC200T/E Brenner zum Verlängerungskasten – 7,5 Meter
