HEIDENHAIN TNC 320 155
6.4 Bahnbew
e
gung
en – r
e
c
h
twinklig
e K
oor
dinat
e

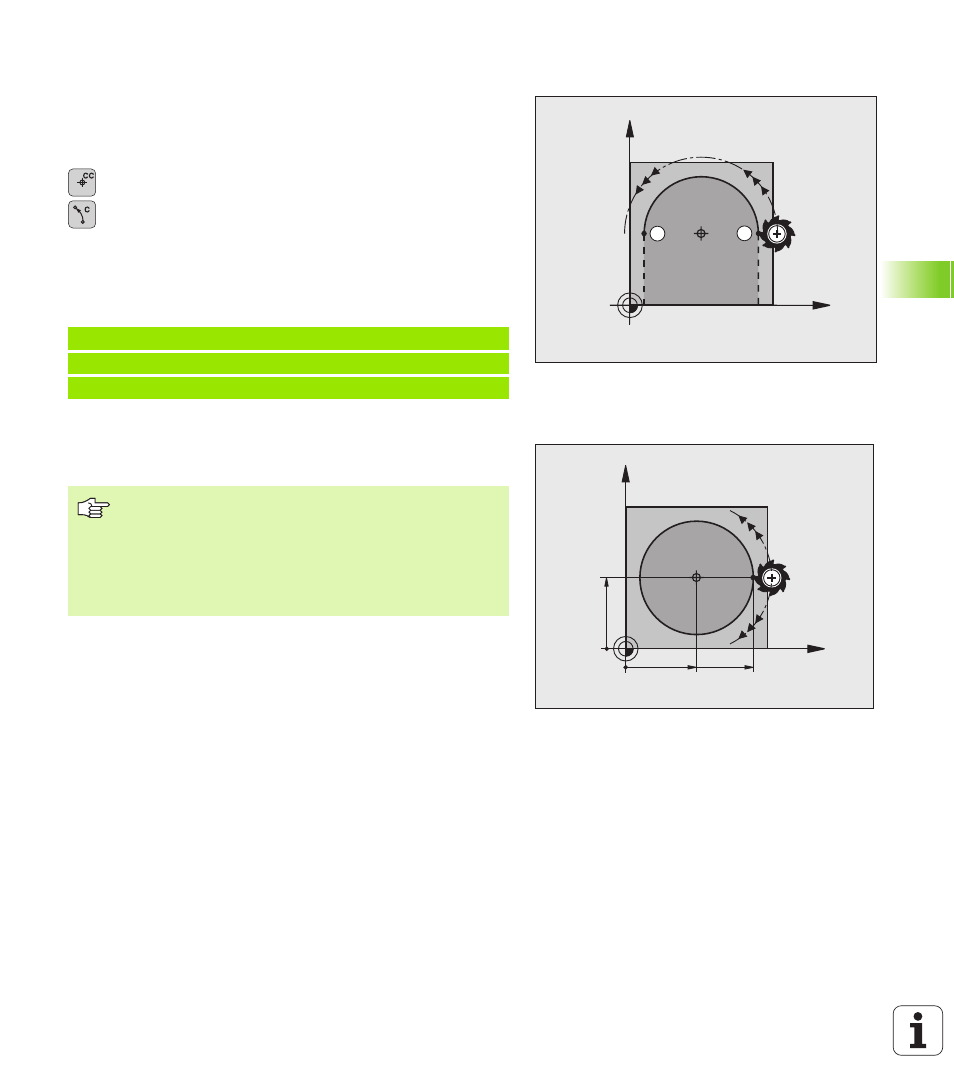

n Kreisbahn C um Kreismittelpunkt CC
Legen Sie den Kreismittelpunkt CC fest, bevor Sie die Kreisbahn C
programmieren. Die zuletzt programmierte Werkzeug-Position vor
dem C-Satz ist der Startpunkt der Kreisbahn.
 Werkzeug auf den Startpunkt der Kreisbahn fahren
 Koordinaten des Kreismittelpunkts
 Koordinaten des Kreisbogen-Endpunkts
 Drehsinn DR, falls nötig:
 Vorschub F
 Zusatz-Funktion M
NC-Beispielsätze
Vollkreis
Programmieren Sie für den Endpunkt die gleichen Koordinaten wie für
den Startpunkt.
S E
X
Y
CC
X
Y
25 45
25
CC
DR+
DR–
5 CC X+25 Y+25
6 L X+45 Y+25 RR F200 M3
7 C X+45 Y+25 DR+
Start- und Endpunkt der Kreisbewegung müssen auf der
Kreisbahn liegen.
Eingabe-Toleranz: bis 0.016 mm (über
Maschinenparameter circleDeviation wählbar).
Kleinstmöglicher Kreis, den die TNC verfahren kann:
0.0016 µm.
