32 1 Einführung
1
.2 Bildsc
hir
m
und Bedienf
e
ld
Bildschirm-Aufteilung festlegen
Der Benutzer wählt die Aufteilung des Bildschirms: So kann die TNC
z.B. in der Betriebsart Programmieren, das Programm im linken
Fenster anzeigen, während das rechte Fenster gleichzeitig z.B. eine
Programmier-Grafik anzeigt. Alternativ lässt sich im rechten Fenster
auch die Status-Anzeige oder ausschließlich das Programm in einem
großen Fenster darstellen. Welche Fenster die TNC anzeigen kann,
hängt von der gewählten Betriebsart ab.
Bildschirm-Aufteilung festlegen:
Bildschirm-Umschalttaste drücken: Die Softkey-
Leiste zeigt die möglichen Bildschirm-Aufteilungen
an, siehe „Betriebsarten”, Seite 33
Bildschirm-Aufteilung mit Softkey wählen

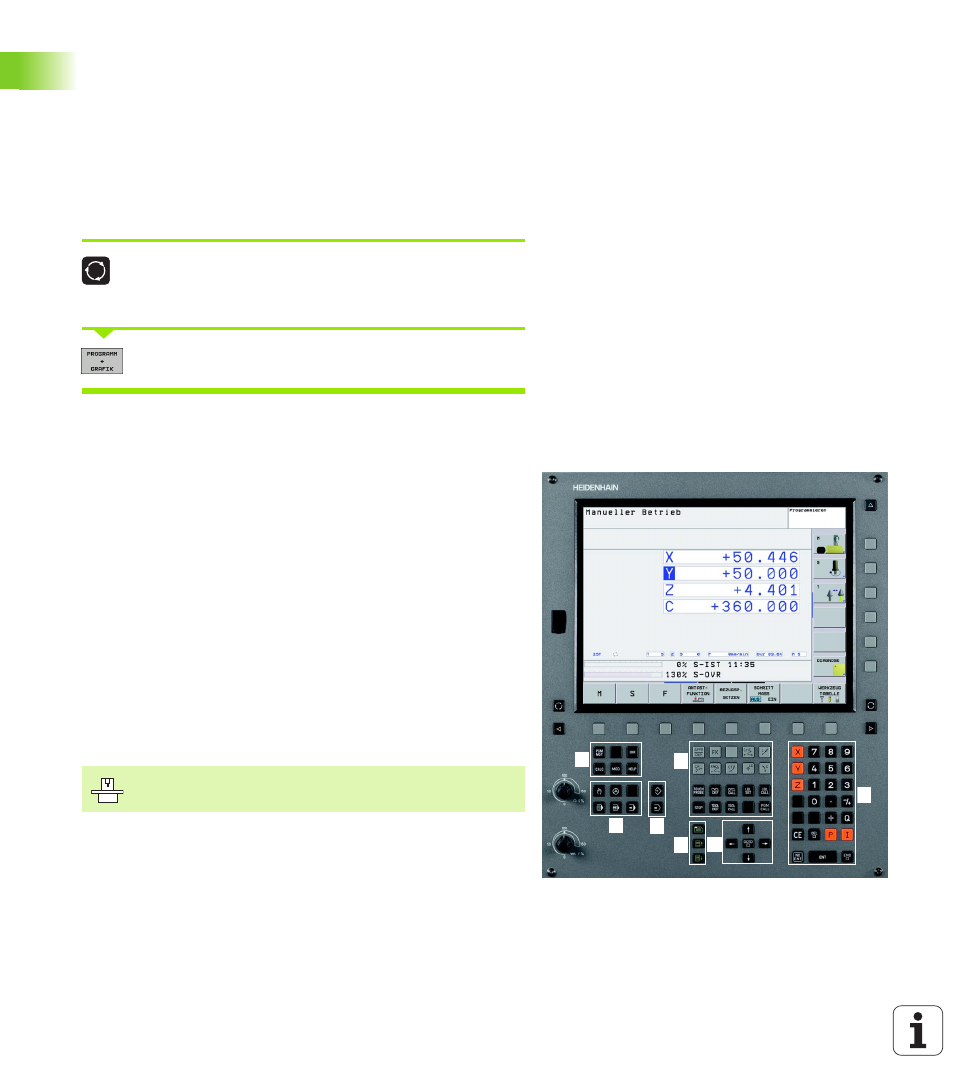

Bedienfeld
Die TNC 320 wird mit einem integriertem Bedienfeld geliefert. Die
Abbildung rechts oben zeigt die Bedienelemente des Bedienfeldes:
Die Funktionen der einzelnen Tasten sind auf der ersten
Umschlagsseite zusammengefasst.
1 2 3
5
1 4
6
7 7
1
1 „ Datei-Verwaltung
„ Taschenrechner
„ MOD-Funktion
„ HELP-Funktion
2 Programmier-Betriebsarten
3 Maschinen-Betriebsarten
4 Eröffnen der Programmier-Dialoge
5 Pfeil-Tasten und Sprunganweisung GOTO
6 Zahleneingabe und Achswahl
7 Navigationstasten
Externe Tasten, wie z.B. NC-START oder NC-STOPP, sind
in Ihrem Maschinenhandbuch beschrieben.
