238 8 Programmieren: Zyklen
8.2 Zyklen zum Bohr
en, Gewindebohr
en und Gewindefräsen

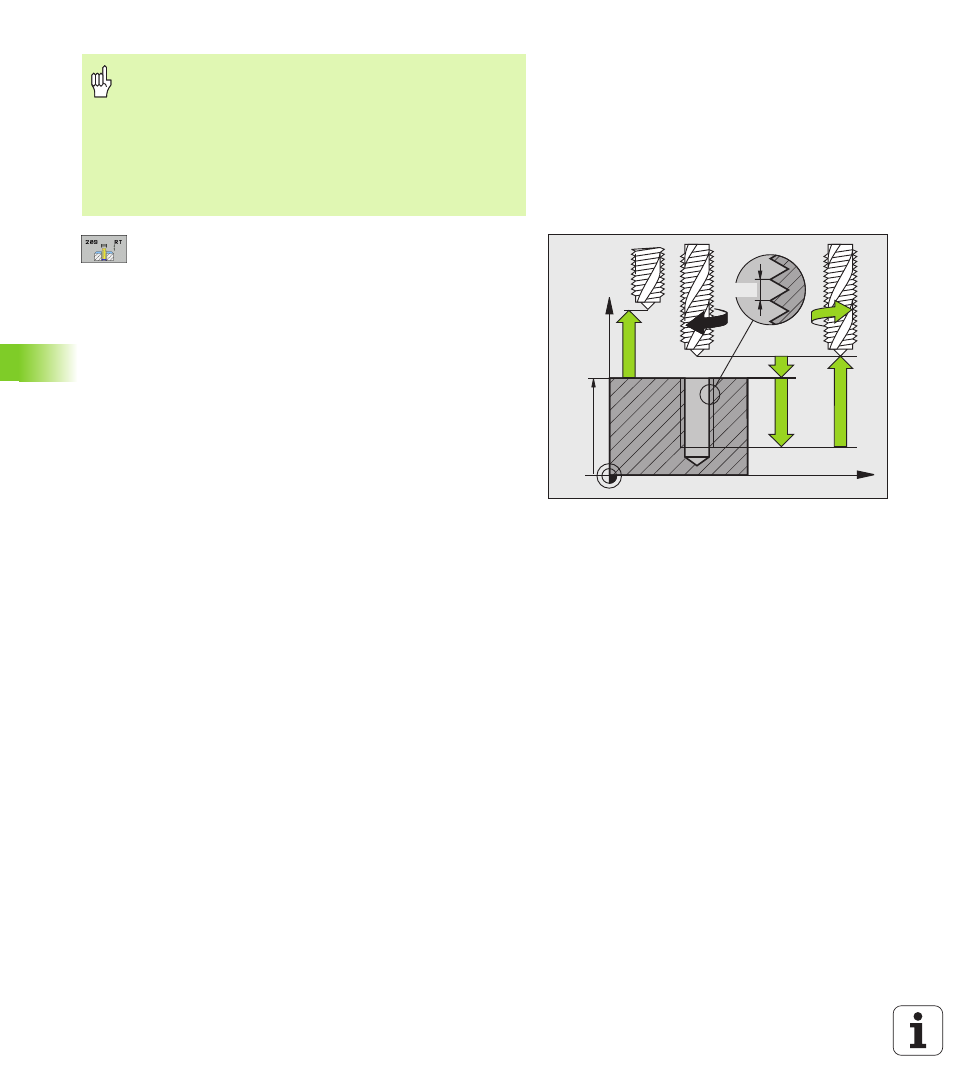

 Sicherheits-Abstand Q200 (inkremental): Abstand
Werkzeugspitze (Startposition) – Werkstück-
Oberfläche
 Gewindetiefe Q201 (inkremental): Abstand
Werkstück-Oberfläche – Gewindeende
 Gewindesteigung Q239
Steigung des Gewindes. Das Vorzeichen legt Rechts-
oder Linksgewinde fest:
+= Rechtsgewinde
–= Linksgewinde
 Koord. Werkstück-Oberfläche Q203 (absolut):
Koordinate Werkstück-Oberfläche
 2. Sicherheits-Abstand Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann
 Bohrtiefe bis Spanbruch Q257 (inkremental):
Zustellung, nachdem die TNC einen Spanbruch
durchführt
Mit dem Maschinen-Parameter displayDepthErr stellen
Sie ein, ob die TNC bei der Eingabe einer positiven Tiefe
eine Fehlermeldung ausgeben soll (on) oder nicht (off).
Achtung Kollisionsgefahr!
Beachten Sie, dass die TNC bei positiv eingegebener
Tiefe die Berechnung der Vorposition umkehrt. Das
Werkzeug fährt also in der Werkzeug-Achse mit Eilgang
auf Sicherheits-Abstand unter die Werkstück-Oberfläche!
Z
X
Q203
Q204
Q200
Q201
Q239
