386 10 Programmieren: Q-Parameter
1
0
.6 W
e
nn/dann-Entsc
heidung
en mit Q-P
a
ra
met
e
rn
10.6 Wenn/dann-Entscheidungen
mit Q-Parametern
Anwendung
Bei Wenn/Dann-Entscheidungen vergleicht die TNC einen Q-
Parameter mit einem anderen Q-Parameter oder einem Zahlenwert.
Wenn die Bedingung erfüllt ist, dann setzt die TNC das Bearbeitungs-
Programm an dem LABEL fort, der hinter der Bedingung
programmiert ist (LABEL siehe „Unterprogramme und Programmteil-
Wiederholungen kennzeichnen”, Seite 362). Wenn die Bedingung
nicht erfüllt ist, dann führt die TNC den nächsten Satz aus.
Wenn Sie ein anderes Programm als Unterprogramm aufrufen
möchten, dann programmieren Sie hinter dem LABEL ein PGM CALL.
Unbedingte Sprünge
Unbedingte Sprünge sind Sprünge, deren Bedingung immer
(=unbedingt) erfüllt ist, z.B.
FN9: IF+10 EQU+10 GOTO LBL1

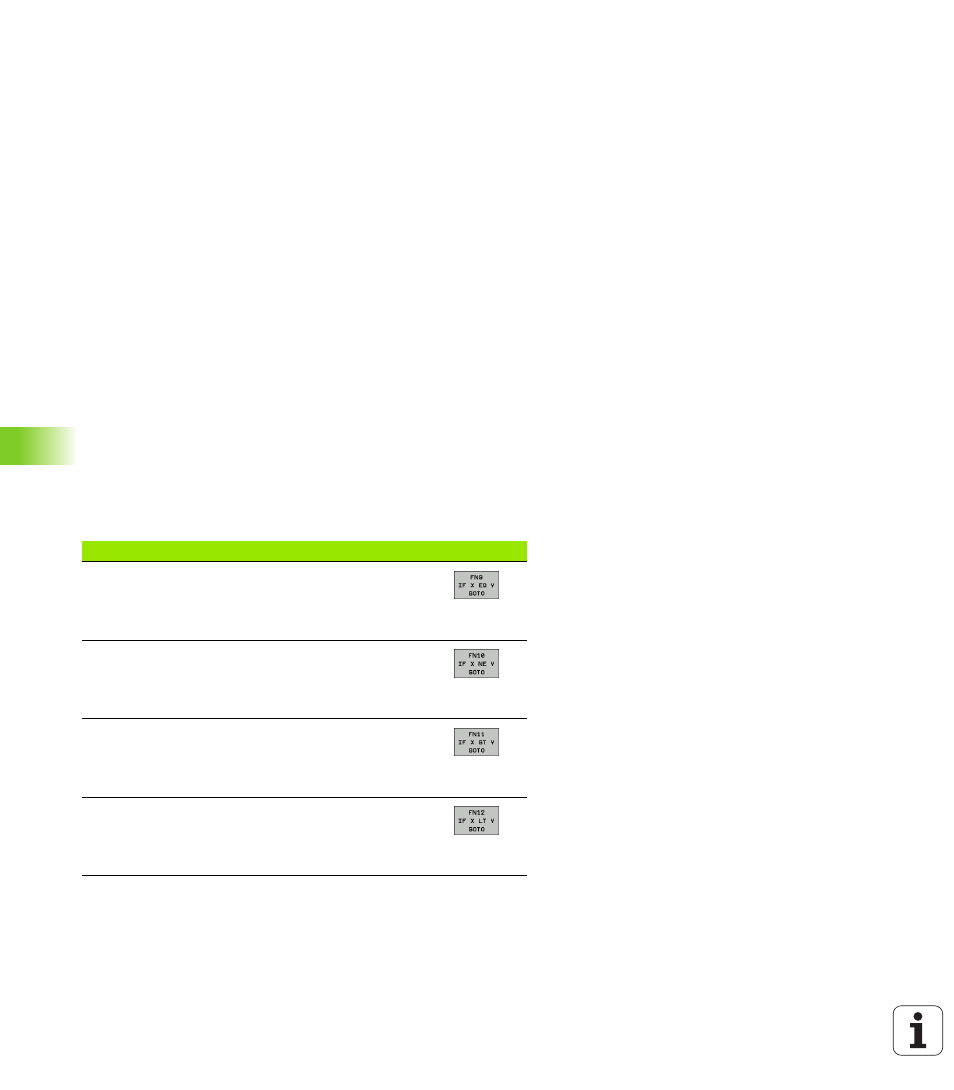

Wenn/dann-Entscheidungen programmieren
Die Wenn/dann-Entscheidungen erscheinen mit Druck auf den
Softkey SPRÜNGE. Die TNC zeigt folgende Softkeys:
Funktion Softkey
FN9: WENN GLEICH, SPRUNG
z.B. FN9: IF +Q1 EQU +Q3 GOTO LBL “UPCAN25“
Wenn beide Werte oder Parameter gleich, Sprung zu
angegebenem Label
FN10: WENN UNGLEICH, SPRUNG
z.B. FN10: IF +10 NE –Q5 GOTO LBL 10
Wenn beide Werte oder Parameter ungleich, Sprung
zu angegebenem Label
FN11: WENN GROESSER, SPRUNG
z.B. FN11: IF+Q1 GT+10 GOTO LBL 5
Wenn erster Wert oder Parameter größer als zweiter
Wert oder Parameter, Sprung zu angegebenem Label
FN12: WENN KLEINER, SPRUNG
z.B. FN12: IF+Q5 LT+0 GOTO LBL “ANYNAME“
Wenn erster Wert oder Parameter kleiner als zweiter
Wert oder Parameter, Sprung zu angegebenem Label
