HEIDENHAIN TNC 320
209

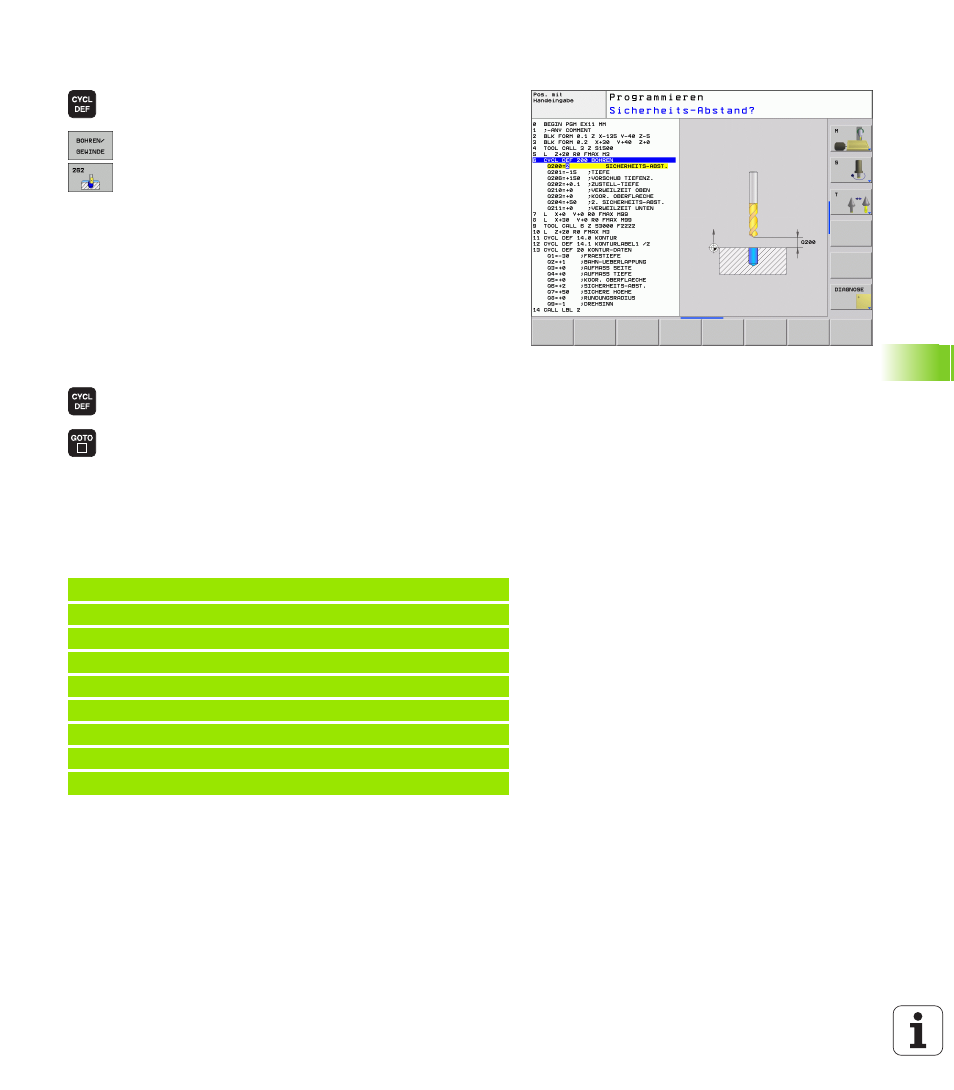

8.1 Mit Zyklen arbeit
en
Zyklus definieren über Softkeys
Die Softkey-Leiste zeigt die verschiedenen Zyklus-
Gruppen
Zyklus-Gruppe wählen, z.B. Bohrzyklen
Zyklus wählen, z.B. GEWINDEFRÄSEN. Die TNC
eröffnet einen Dialog und erfragt alle Eingabewerte.
Gleichzeitig blendet die TNC in der rechten
Bildschirmhälfte eine Grafik ein, in der der
einzugebende Parameter hell hinterlegt ist
Geben Sie alle von der TNC geforderten Parameter ein
und schließen Sie jede Eingabe mit der Taste ENT ab
Die TNC beendet den Dialog, nachdem Sie alle
erforderlichen Daten eingegeben haben
Zyklus definieren über GOTO-Funktion
Die Softkey-Leiste zeigt die verschiedenen Zyklus-
Gruppen
Die TNC öffnet ein Überblend-Fenster
Wählen Sie mit den Pfeiltasten den gewünschten
Zyklus und bestätigen mit der Taste ENT oder
Geben Sie die Zyklus-Nummer ein und bestätigen
zweimal mit der Taste ENT. Die TNC eröffnet dann
den Zyklus-Dialog wie zuvor beschrieben
NC-Beispielsätze
7 CYCL DEF 200 BOHREN
Q200=2
;SICHERHEITS-ABST.
Q201=3
;TIEFE
Q206=150
;VORSCHUB TIEFENZ.
Q202=5
;ZUSTELL-TIEFE
Q210=0
;VERWEILZEIT OBEN
Q203=+0
;KOOR. OBERFLAECHE
Q204=50
;2. SICHERHEITS-ABST.
Q211=0.25
;VERWEILZEIT UNTEN
