8.2 Zyklen zum Bohr
en, Gewindebohr
en und Gewindefräsen
Sicherheits-Abstand
Q200 (inkremental): Abstand
Werkzeugspitze – Werkstück-Oberfläche
Tiefe
Q201 (inkremental): Abstand Werkstück-
Oberfläche – Bohrungsgrund (Spitze des Bohrkegels)
Vorschub Tiefenzustellung
Q206:
Verfahrgeschwindigkeit des Werkzeugs beim Bohren
in mm/min
Zustell-Tiefe
Q202 (inkremental): Maß, um welches
das Werkzeug jeweils zugestellt wird. Die Tiefe muss
kein Vielfaches der Zustell-Tiefe sein. Die TNC fährt in
einem Arbeitsgang auf die Tiefe wenn:
Zustell-Tiefe und Tiefe gleich sind
die Zustell-Tiefe größer als die Tiefe ist
Koord. Werkstück-Oberfläche
Q203 (absolut):
Koordinate Werkstück-Oberfläche
2. Sicherheits-Abstand
Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann
Abnahmebetrag
Q212 (inkremental): Wert, um den die
TNC die Zustell-Tiefe Q202 verkleinert
Minimale Zustell-Tiefe
Q205 (inkremental): Falls Sie
einen Abnahmebetrag eingegeben haben, begrenzt
die TNC die Zustellung auf den mit Q205 eingegeben
Wert
Vorhalteabstand oben
Q258 (inkremental):
Sicherheits-Abstand für Eilgang-Positionierung, wenn
die TNC das Werkzeug nach einem Rückzug aus der
Bohrung wieder auf die aktuelle Zustell-Tiefe fährt;
Wert bei erster Zustellung
Vorhalteabstand unten
Q259 (inkremental):
Sicherheits-Abstand für Eilgang-Positionierung, wenn
die TNC das Werkzeug nach einem Rückzug aus der
Bohrung wieder auf die aktuelle Zustell-Tiefe fährt;
Wert bei letzter Zustellung

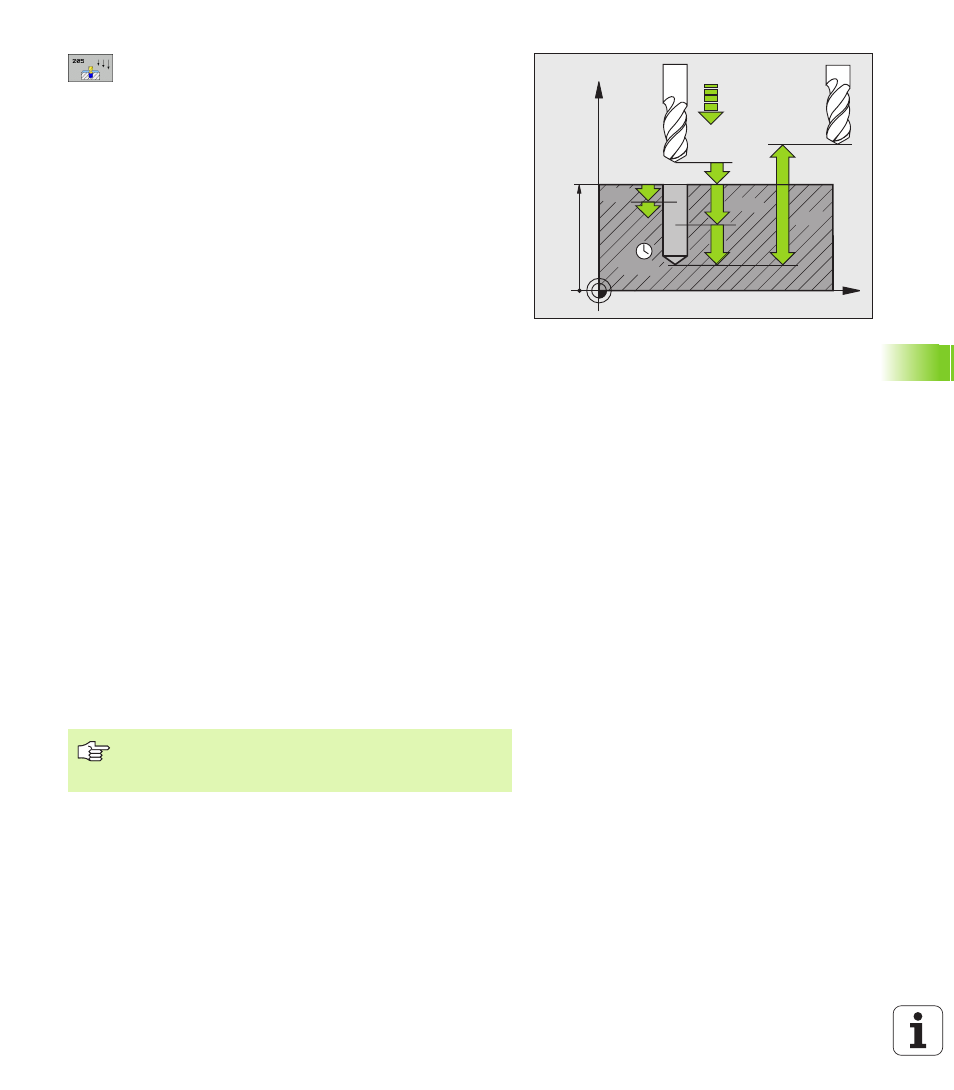

X
Z
Q200
Q201
Q206
Q202
Q203
Q204
Q211
Q257
Wenn Sie Q258 ungleich Q259 eingeben, dann verändert
die TNC den Vorhalteabstand zwischen der ersten und
letzten Zustellung gleichmäßig.
