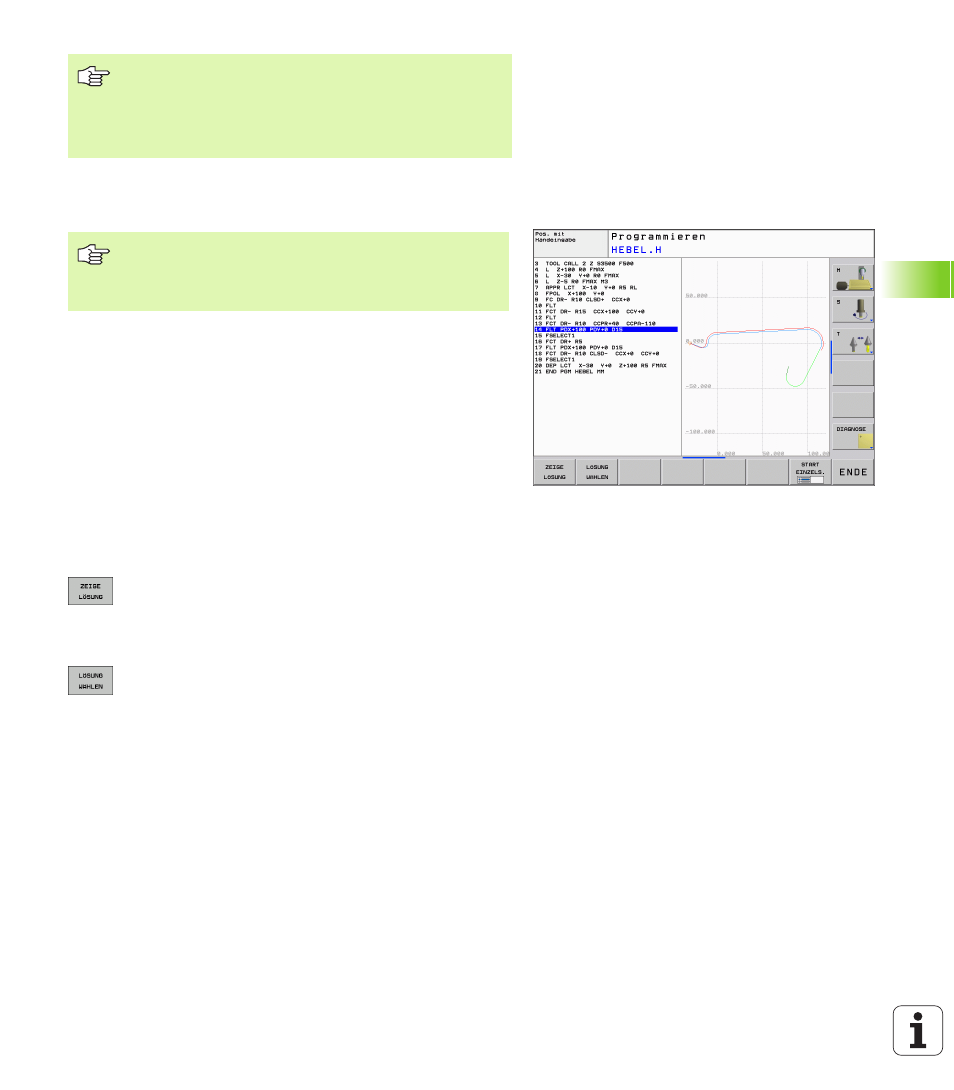

Grafik der FK-Programmierung
Mit unvollständigen Koordinaten-Angaben lässt sich eine Werkstück-
Kontur oft nicht eindeutig festlegen. In diesem Fall zeigt die TNC die
verschiedenen Lösungen in der FK-Grafik an und Sie wählen die
richtige aus. Die FK-Grafik stellt die Werkstück-Kontur mit
verschiedenen Farben dar:
Wenn die Daten auf mehrere Lösungen führen und das
Konturelement grün angezeigt wird, dann wählen Sie die richtige
Kontur wie folgt:
Softkey ZEIGE LÖSUNG so oft drücken, bis das
Konturelement richtig angezeigt wird. Benutzen Sie
die Zoom-Funktion (2. Softkey-Leiste), wenn
mögliche Lösungen in der Standard-Darstellung nicht
unterscheidbar sind
Das angezeigte Konturelement entspricht der
Zeichnung: Mit Softkey LÖSUNG WÄHLEN festlegen
FK-Programme für TNC 4xx erstellen:
Damit eine TNC 4xx FK-Programme einlesen kann, die auf
einer TNC 320 erstellt wurden, muss die Reihenfolge der
einzelnen FK-Elemente innerhalb eines Satzes so definiert
sein, wie diese in der Softkey-Leiste angeordnet sind.
Um die Grafik bei der FK-Programmierung nutzen zu
können, wählen Sie die Bildschirm-Aufteilung
PROGRAMM + GRAFIK (siehe „Programmieren” auf
Seite 34)
weiß
Das Konturelement ist eindeutig bestimmt
grün
Die eingegebenen Daten lassen mehrere Lösungen zu;
Sie wählen die richtige aus
rot
Die eingegebenen Daten legen das Konturelement noch
nicht ausreichend fest; Sie geben weitere Angaben ein
