6 zyklen zum abz e ilen – HEIDENHAIN TNC 320 (340 55x-03) Benutzerhandbuch
Seite 325
HEIDENHAIN TNC 320
325

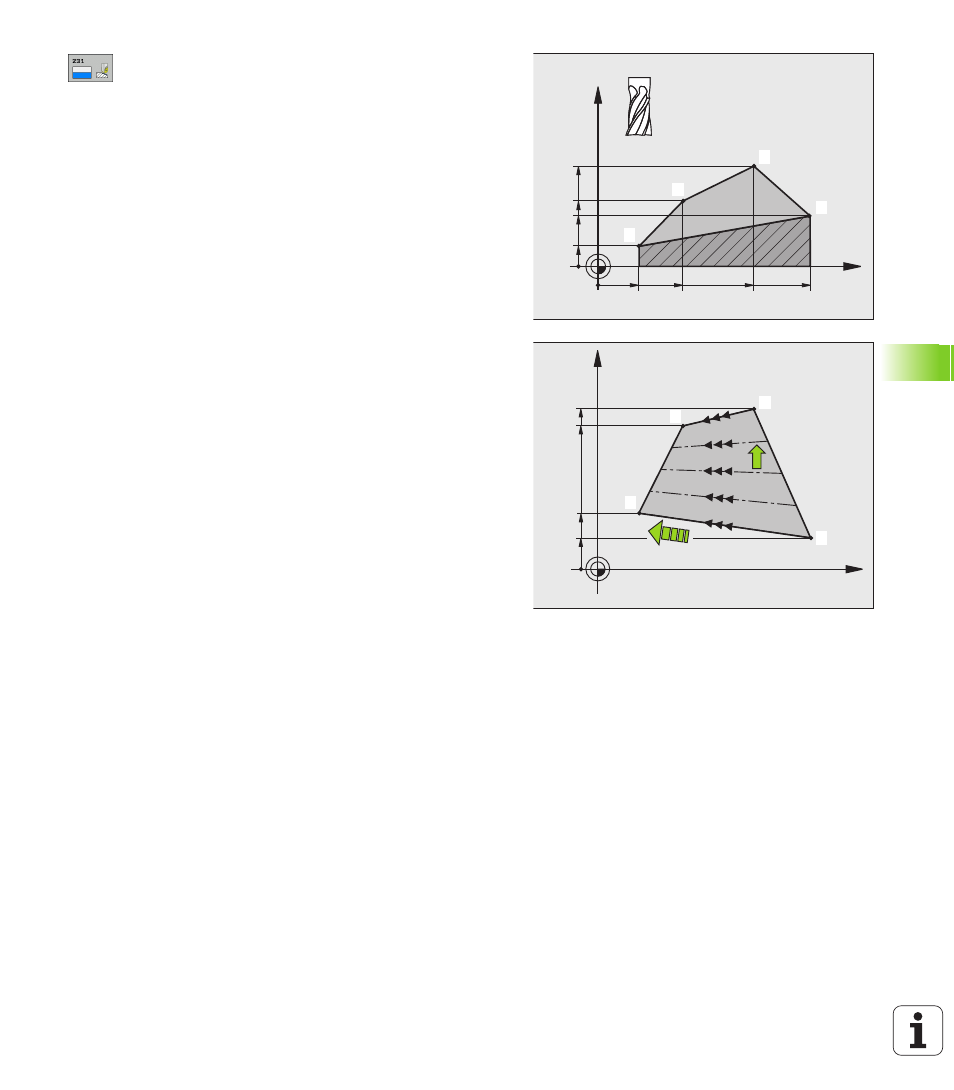

8.6 Zyklen zum Abz
e
ilen
Startpunkt 1. Achse
Q225 (absolut): Startpunkt-
Koordinate der abzuzeilenden Fläche in der
Hauptachse der Bearbeitungsebene
Startpunkt 2. Achse
Q226 (absolut): Startpunkt-
Koordinate der abzuzeilenden Fläche in der
Nebenachse der Bearbeitungsebene
Startpunkt 3. Achse
Q227 (absolut): Startpunkt-Ko-
ordinate der abzuzeilenden Fläche in der
Spindelachse
2. Punkt 1. Achse
Q228 (absolut): Endpunkt-
Koordinate der abzuzeilenden Fläche in der
Hauptachse der Bearbeitungsebene
2. Punkt 2. Achse
Q229 (absolut): Endpunkt-
Koordinate der abzuzeilenden Fläche in der
Nebenachse der Bearbeitungsebene
2. Punkt 3. Achse
Q230 (absolut): Endpunkt-
Koordinate der abzuzeilenden Fläche in der
Spindelachse
3. Punkt 1. Achse
Q231 (absolut): Koordinate des
Punktes
3
in der Hauptachse der Bearbeitungsebene
3. Punkt 2. Achse
Q232 (absolut): Koordinate des
Punktes
3
in der Nebenachse der Bearbeitungsebene
3. Punkt 3. Achse
Q233 (absolut): Koordinate des
Punktes
3
in der Spindelachse
X
Z
Q236
Q233
Q227
Q230
Q228
Q225
Q234
Q231
1
4
2
3
X
Y
Q229
Q207
N = Q240
Q226
Q232
Q235
1
2
3
4
