164 6 Programmieren: Konturen programmieren
6.5 Bahnbew
e
gung
en – P
o
lar
k
oor
dinat
e

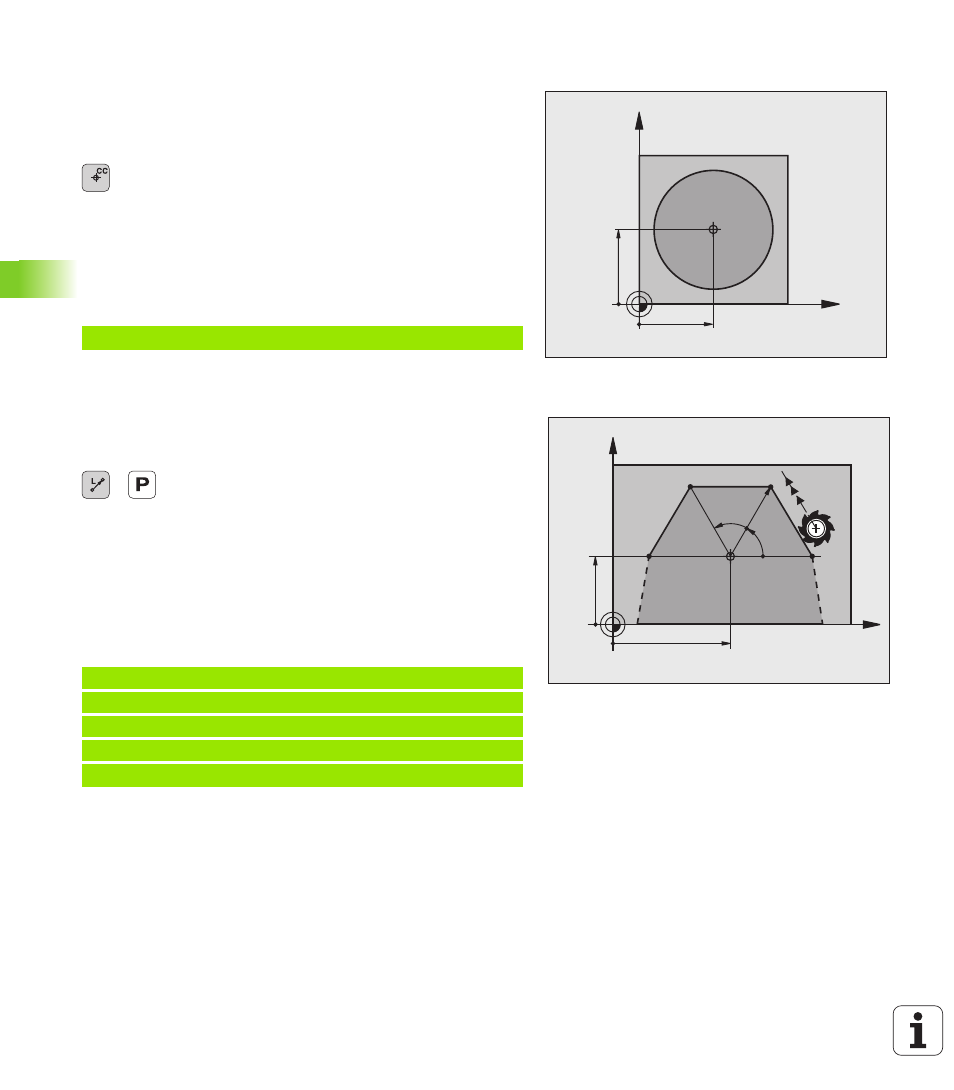

n Polarkoordinaten-Ursprung: Pol CC
Den Pol CC können Sie an beliebigen Stellen im Bearbeitungs-
Programm festlegen, bevor Sie Positionen durch Polarkoordinaten
angeben. Gehen Sie beim Festlegen des Pols vor, wie beim
Programmieren des Kreismittelpunkts CC.
 Koordinaten CC: Rechtwinklige Koordinaten für den
Pol eingeben oder
Um die zuletzt programmierte Position zu
übernehmen: Keine Koordinaten eingeben. Den Pol
CC festlegen, bevor Sie Polarkoordinaten
programmieren. Pol CC nur in rechtwinkligen
Koordinaten programmieren. Der Pol CC ist solange
wirksam, bis Sie einen neuen Pol CC festlegen.
NC-Beispielsätze
Gerade LP
Das Werkzeug fährt auf einer Geraden von seiner aktuellen Position
zum Endpunkt der Geraden. Der Startpunkt ist der Endpunkt des
vorangegangenen Satzes.
 Polarkoordinaten-Radius PR : Abstand des Geraden-
Endpunkts zum Pol CC eingeben
 Polarkoordinaten-Winkel PA : Winkelposition des
Geraden-Endpunkts zwischen –360° und +360°
Das Vorzeichen von PA ist durch die Winkel-Bezugsachse festgelegt:
„ Winkel von der Winkel-Bezugsachse zu PR gegen den
Uhrzeigersinn: PA>0
„ Winkel von der Winkel-Bezugsachse zu PR im Uhrzeigersinn: PA<0
NC-Beispielsätze
X
Y
CC
X
CC
Y
CC
12 CC X+45 Y+25
X
Y
45
25
60°
60°
30
CC
12 CC X+45 Y+25
13 LP PR+30 PA+0 RR F300 M3
14 LP PA+60
15 LP IPA+60
16 LP PA+180
