HEIDENHAIN TNC 320 41
1
.5 Zubehör: 3D-T
astsyst
e
me und elekt
ro
nisc
he Handräder v
o
n HEIDENHAIN
1.5 Zubehör: 3D-Tastsysteme und
elektronische Handräder von
HEIDENHAIN
3D-Tastsysteme
Mit den verschiedenen 3D-Tastsystemen von HEIDENHAIN können
Sie:
„ Werkstücke automatisch ausrichten
„ Schnell und genau Bezugspunkte setzen
„ Messungen am Werkstück während des Programmlaufs ausführen
„ Werkzeuge vermessen und prüfen
Die schaltenden Tastsysteme TS 220, TS 440 und TS 640
Diese Tastsysteme eignen sich besonders gut zum automatischen
Werkstück-Ausrichten, Bezugspunkt-Setzen und für Messungen am
Werkstück. Das TS 220 überträgt die Schaltsignale über ein Kabel und
ist ggf. eine kostengünstigere Alternative.

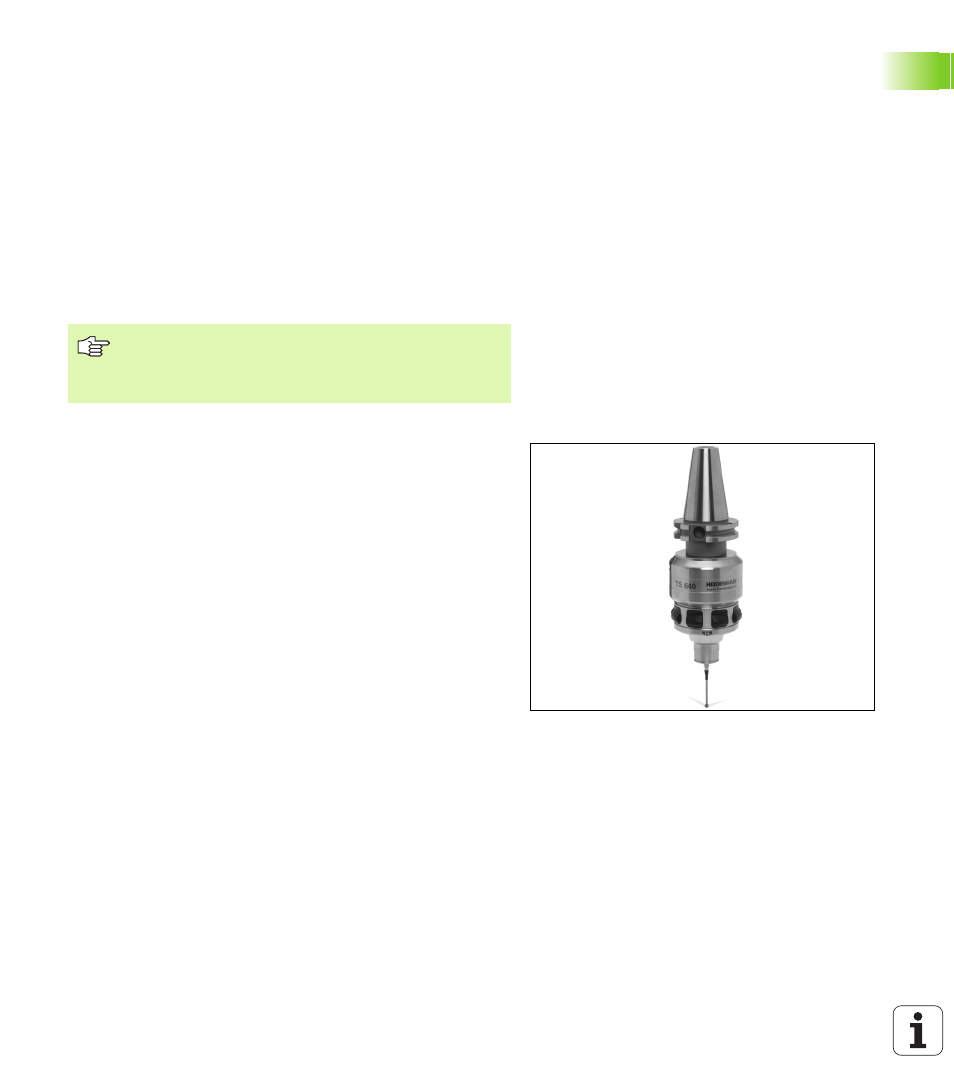

Speziell für Maschinen mit Werkzeugwechsler eignen sich die
Tastsysteme TS 440, TS 444, TS 640,und TS 740 (siehe Bild rechts),
die die Schaltsignale via Infrarot-Strecke kabellos überträgt.
Das Funktionsprinzip: In den schaltenden Tastsystemen von
HEIDENHAIN registriert ein verschleißfreier optischer Schalter die
Auslenkung des Taststifts. Das erzeugte Signal veranlasst, den
Istwert der aktuellen Tastsystem-Position zu speichern.
Alle Tastsystem-Funktionen sind in einem separaten
Benutzer-Handbuch beschrieben. Wenden Sie sich ggf. an
HEIDENHAIN, wenn Sie dieses Benutzer-Handbuch
benötigen. ID 661 873-10.
