8.2 Zyklen zum Bohr
en, Gewindebohr
en und Gewindefräsen
ZENTRIEREN (Zyklus 240)
1

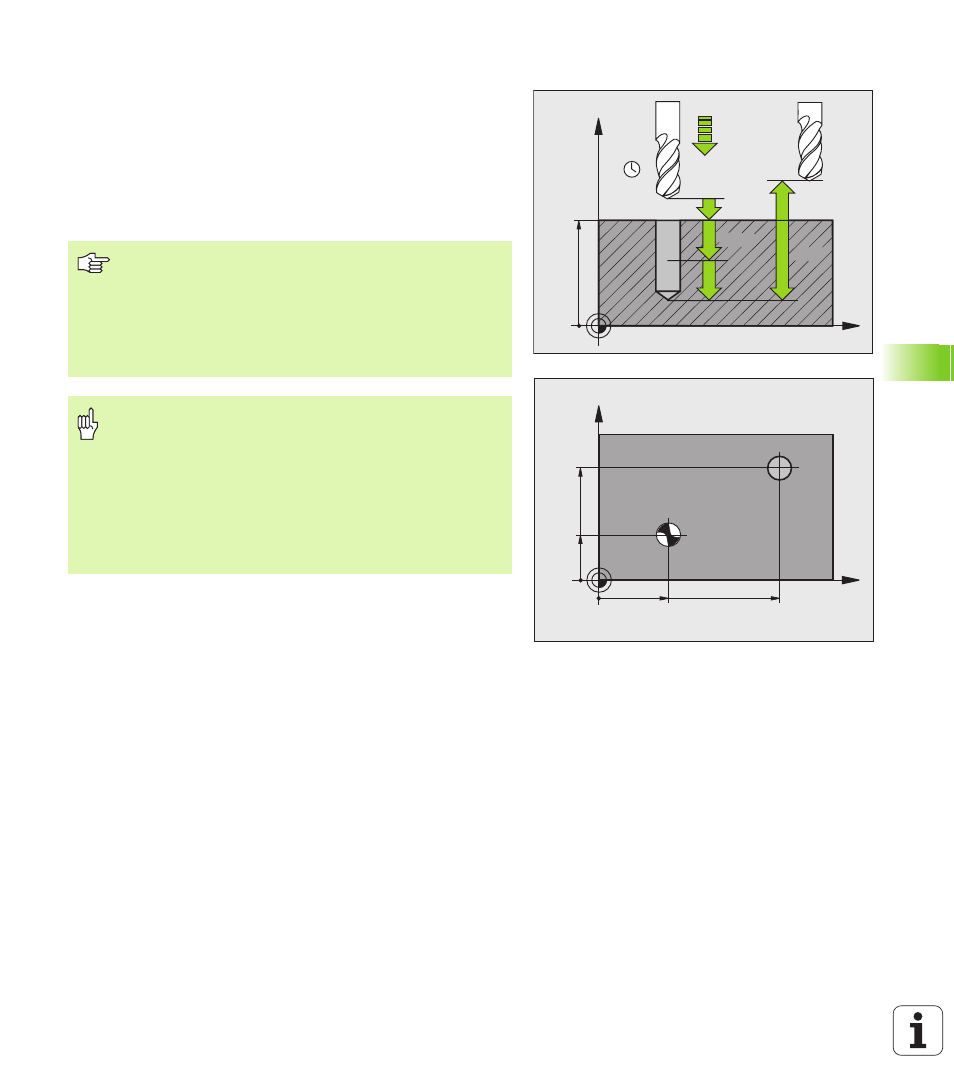

Die TNC positioniert das Werkzeug in der Spindelachse im Eilgang
FMAX
auf den Sicherheits-Abstand über der Werkstück-Oberfläche
2
Das Werkzeug zentriert mit dem programmierten Vorschub F bis
auf den eingegebenen Zentrierdurchmesser, bzw. auf die
eingegebene Zentriertiefe
3
Falls definiert, verweilt das Werkzeug am Zentriergrund
4
Abschließend fährt das Werkzeug mit FMAX auf Sicherheits-
Abstand oder – falls eingegeben – auf den 2. Sicherheits-Abstand
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
30
X
Y
20
80
50
Positionier-Satz auf den Startpunkt (Bohrungsmitte) der
Bearbeitungsebene mit Radiuskorrektur R0
programmieren.
Das Vorzeichen des Zyklusparameters Q344
(Durchmesser), bzw. Q201 (Tiefe) legt die Arbeitsrichtung
fest. Wenn Sie den Durchmesser oder die Tiefe = 0
programmieren, dann führt die TNC den Zyklus nicht aus.
Mit dem Maschinen-Parameter displayDepthErr stellen
Sie ein, ob die TNC bei der Eingabe einer positiven Tiefe
eine Fehlermeldung ausgeben soll (on) oder nicht (off).
Achtung Kollisionsgefahr!
Beachten Sie, dass die TNC bei positiv eingegebenem
Durchmesser bzw. bei positiv eingegebener Tiefe die
Berechnung der Vorposition umkehrt. Das Werkzeug fährt
also in der Werkzeug-Achse mit Eilgang auf Sicherheits-
Abstand unter die Werkstück-Oberfläche!
