378 10 Programmieren: Q-Parameter
1
0
.1 Pr
inzip und F
unktionsübersic
ht
10.1 Prinzip und Funktionsübersicht
Mit Q-Parametern können Sie mit einem Bearbeitungs-Programm
eine ganze Teilefamilie definieren. Dazu geben Sie anstelle von
Zahlenwerten Platzhalter ein: die Q-Parameter.
Q-Parameter stehen beispielsweise für
„ Koordinatenwerte
„ Vorschübe
„ Drehzahlen
„ Zyklus-Daten
Außerdem können Sie mit Q-Parametern Konturen programmieren,
die über mathematische Funktionen bestimmt sind oder die
Ausführung von Bearbeitungsschritten von logischen Bedingungen
abhängig machen. In Verbindung mit der FK-Programmierung, können
Sie auch Konturen die nicht NC-gerecht bemaßt sind mit Q-
Parametern kombinieren.
Ein Q-Parameter ist durch den Buchstaben Q und eine Nummer
zwischen 0 und 1999 gekennzeichnet. Die Q-Parameter sind in
verschiedene Bereiche unterteilt:
Zusätzlich stehen Ihnen auch QS-Parameter (S steht für String) zur
Verfügung, mit denen Sie auf der TNC auch Texte verarbeiten können.
Prinzipiell gelten für QS-Parameter dieselben Bereiche wie für Q-
Parameter (siehe Tabelle oben).

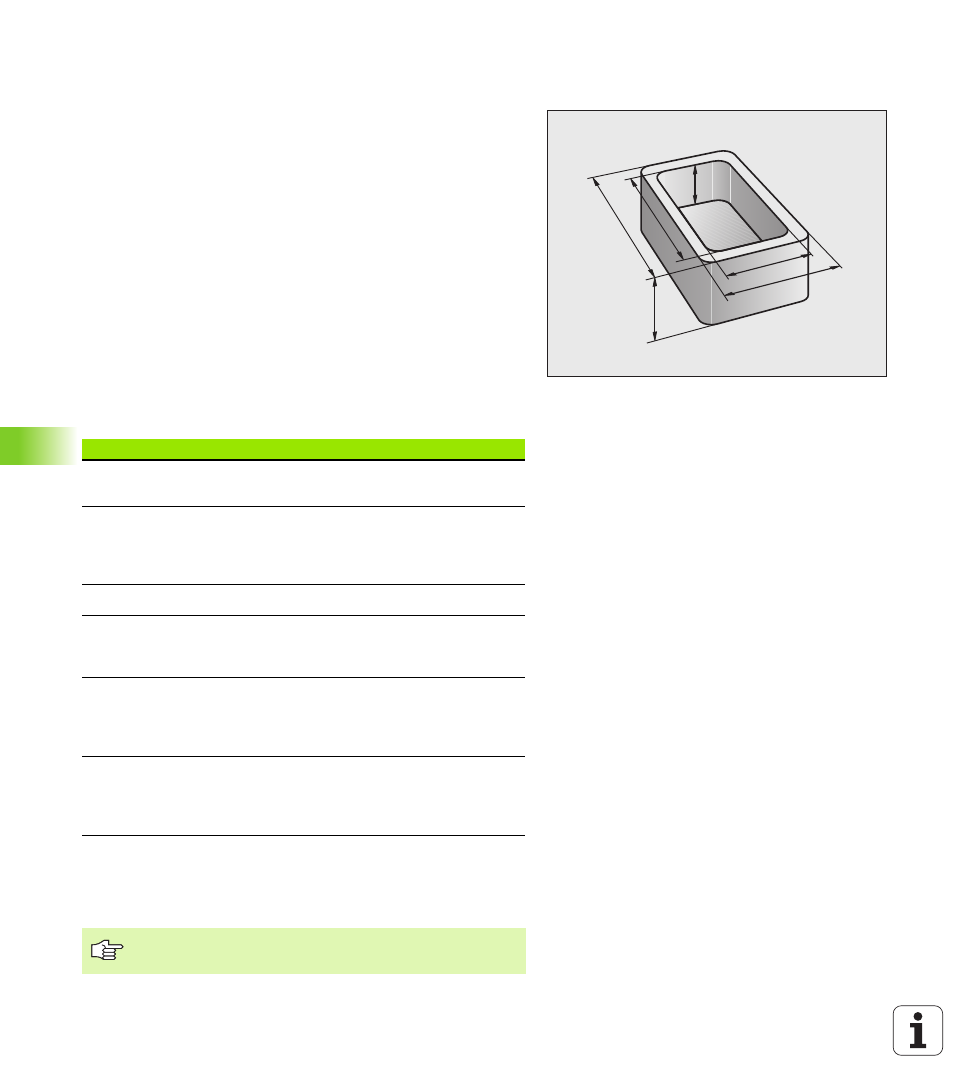

Q4
Q2
Q3 Q1
Q5
Q6
Bedeutung Bereich
Frei verwendbare Parameter, global für alle im
TNC-Speicher befindlichen Programme wirksam Q1600 bis
Q1999
Frei verwendbare Parameter, sofern keine
Überschneidungen mit SL-Zyklen auftreten
können, global für das jeweilige Programm
wirksam Q0 bis Q99
Parameter für Sonderfunktionen der TNC Q100 bis Q199
Parameter, die bevorzugt für Zyklen verwendet
werden, global für alle im TNC-Speicher
befindlichen Programme wirksam Q200 bis
Q1399
Parameter, die bevorzugt für Call-Aktive
Hersteller-Zyklen verwendet werden, global für
alle im TNC-Speicher befindlichen Programme
wirksam Q1400 bis
Q1499
Parameter, die bevorzugt für Def-Aktive
Hersteller-Zyklen verwendet werden, global für
alle im TNC-Speicher befindlichen Programme
wirksam Q1500 bis
Q1599
Beachten Sie, dass auch bei den QS-Parametern der
Bereich QS100 bis QS199 für interne Texte reserviert ist.
