452 11 Programm-Test und Programmlauf
1
1
.1 Gr
afik
en
Ausschnitts-Vergrößerung

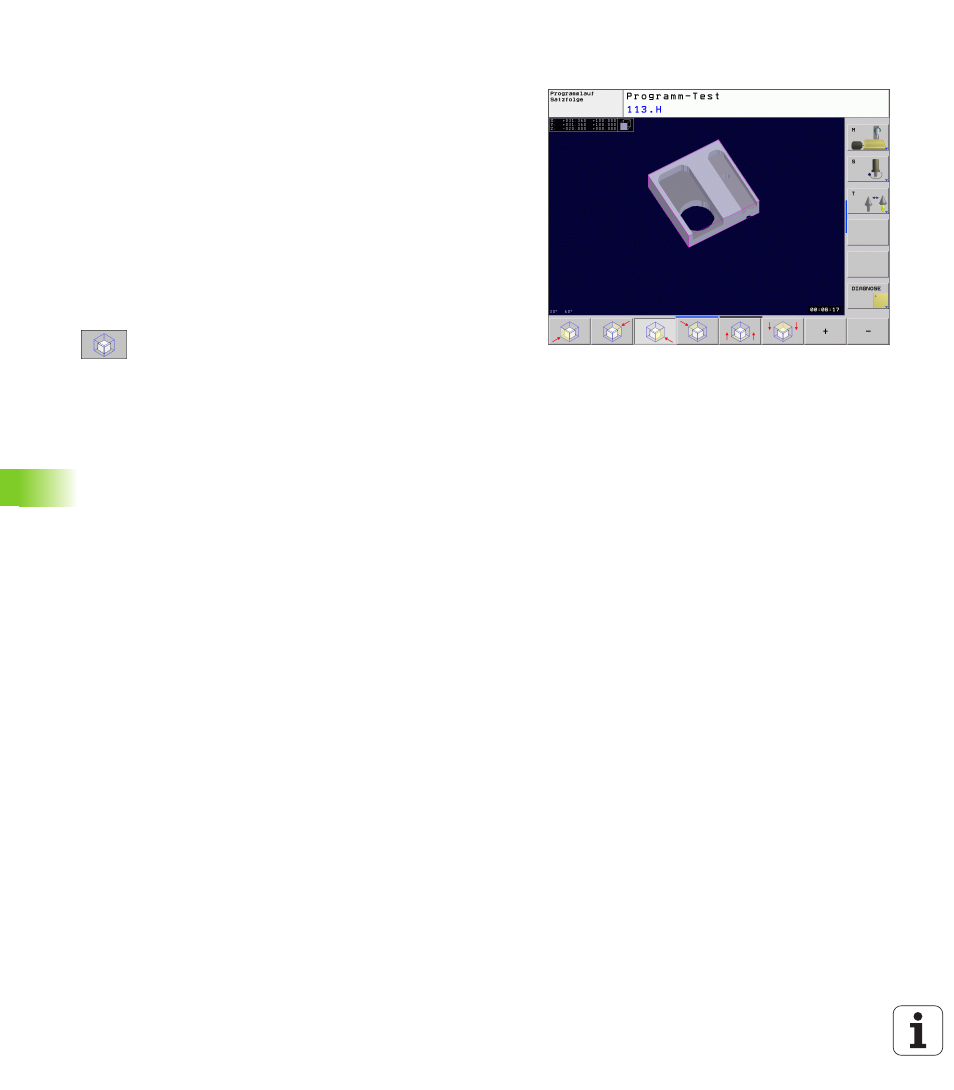

Den Ausschnitt können Sie in der Betriebsart Programm-Test und in
einer Programmlauf-Betriebsart in den Ansichten Darstellung in 3
Ebenen und 3D-Darstellung verändern.
Dafür muss die grafische Simulation bzw. der Programmlauf gestoppt
sein. Eine Ausschnitts-Vergrößerung ist immer in allen
Darstellungsarten wirksam.
Ausschnitts-Vergrößerung ändern
Softkeys siehe Tabelle
 Falls nötig, grafische Simulation stoppen
 Softkey-Leiste in der Betriebsart Programm-Test bzw. in einer
Programmlauf-Betriebsart umschalten, bis der Auswahl-Softkey für
die Ausschnitt-Vergrößerung erscheint
 Funktionen zur Auschnitts-Vergrößerung wählen
 Werkstückseite mit Softkey (siehe Tabelle unten)
wählen
 Rohteil verkleinern oder vergrößern: Softkey
VERKLEINERN bzw. VERGRÖSSERN gedrückt
halten
 Softkey-Leiste umschalten und Softkey AUSSCHN.
ÜBERNEHMEN wählen
 Programm-Test oder Programmlauf neu starten mit
Softkey START (RESET + START stellt das
ursprüngliche Rohteil wieder her)
