Grundkurs G3
Lösung:

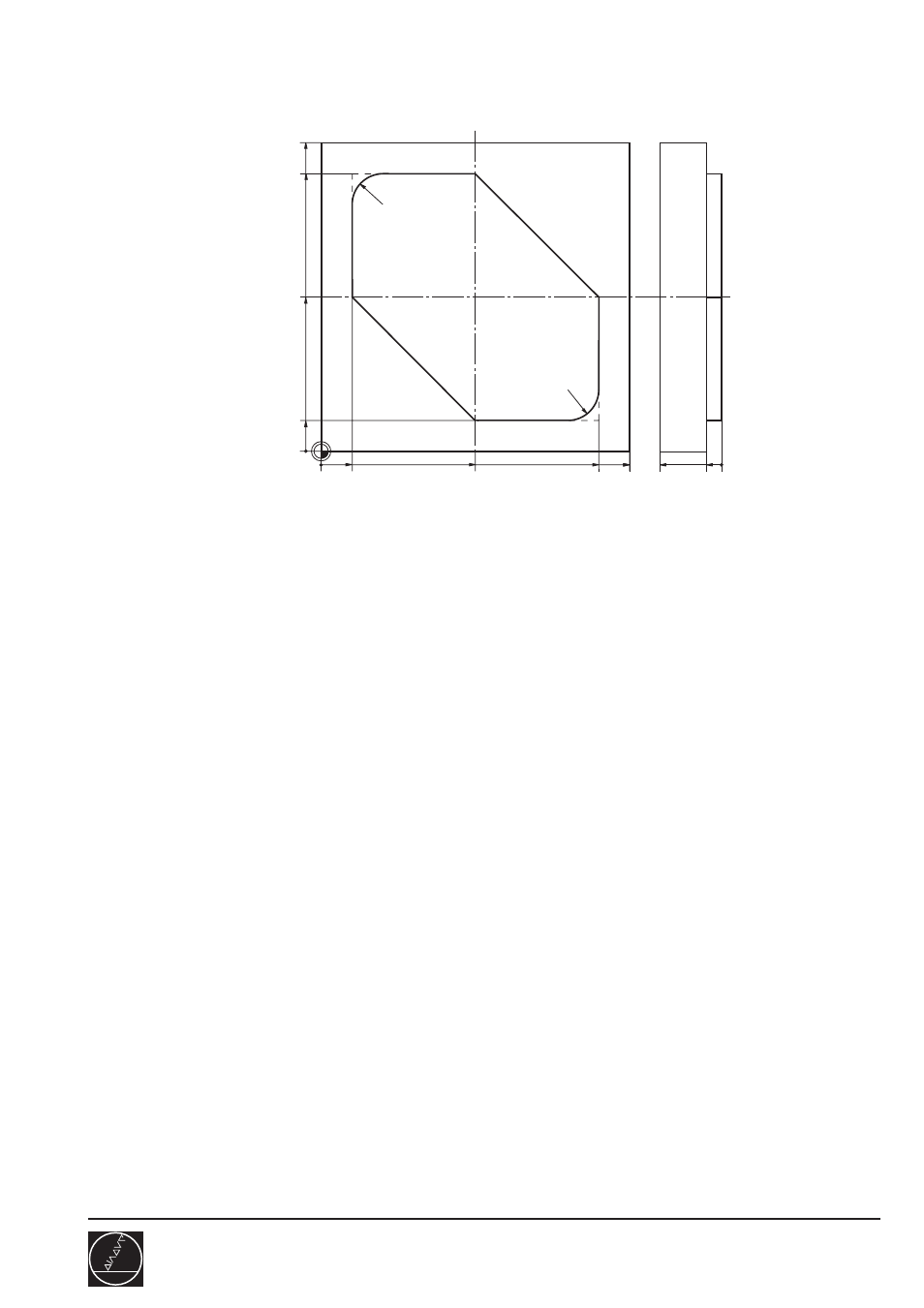

Gesamtprogramm
C01
100
100
0
50
0
10 90
10
90
R10
R10
50
100
20
0 5
154/2
0 BEGIN PGM 154 MM
1 BLK FORM 0.1 Z X-20 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+8
4 TOOL CALL 1 Z S4000
5 L Z+100 R0 F MAX
6 L X-30 Y+70 R0 F MAX ........................................... HILFSPUNKT (R0)
7 L Z-5 R0 F MAX M3
8 APPR LCT X+10 Y+70 R5 RL F400 .......................... WEICH ANFAHREN AUF
STARTPUNKT
9 L X+10 Y+90
10 RND R10
11 L X+50 Y+90
12 L Y+50 X+90
13 L X+90 Y+10
14 RND R10
15 L X+50 Y+10
16 L X+10 Y+50
17 L Y+70 ...................................................................... LETZTER KONTURPUNKT RL
18 DEP LCT X-30 Y+70 R5 ............................................ WEICH WEGFAHREN AUF
HILFSPUNKT
19 L Z+100 R0 F MAX M2
20 END PGM 154 MM
Ecken runden/fasen
