Lösung:
Grundkurs G3

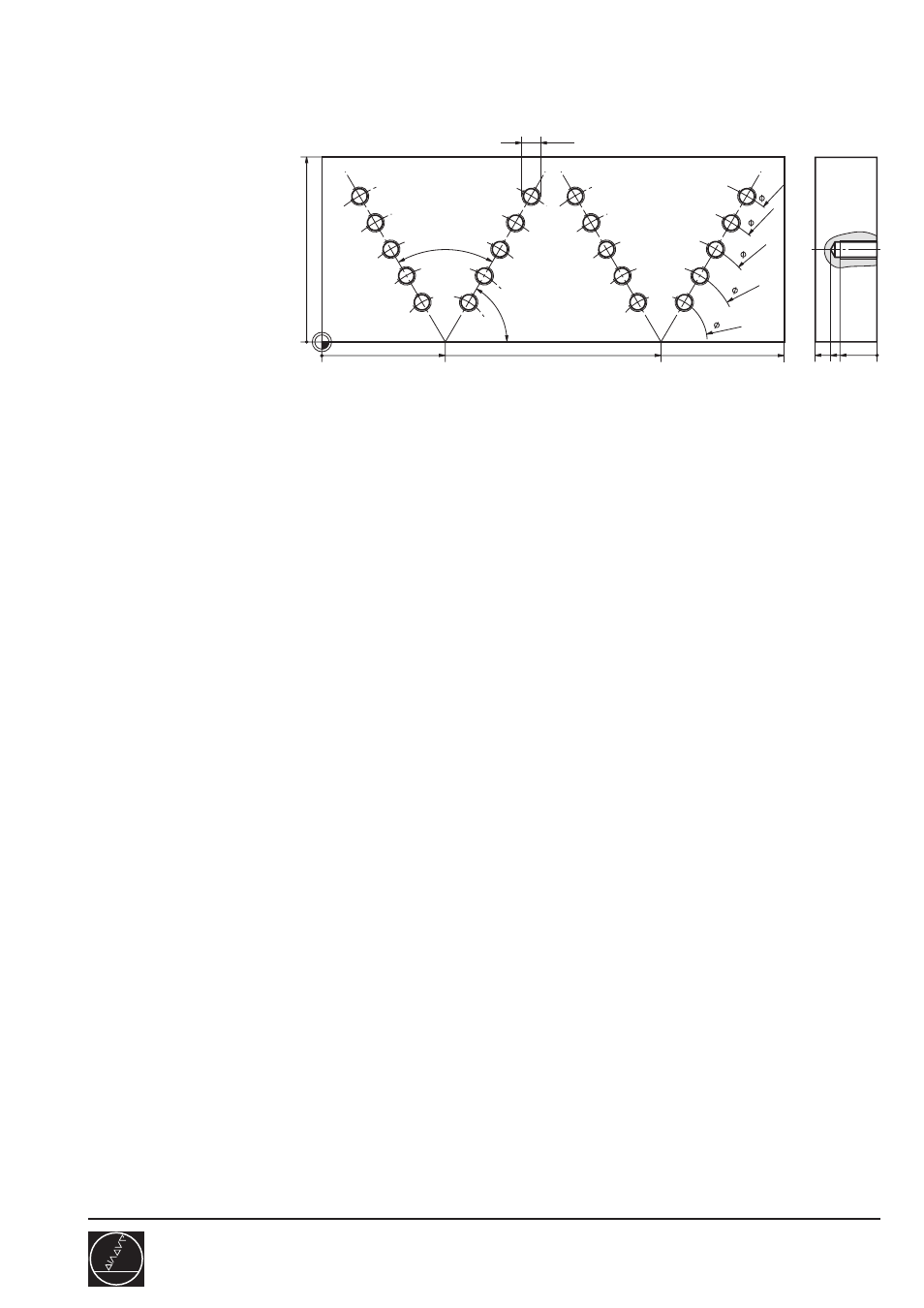

Lochkreissegmente mit mehreren Werkzeugen
280/3
D02
HAUPTPROGRAMM
150
60
0
40
0
20
0
12
110
60°
60°
15
M6
30
50
70
90
110
0 BEGIN PGM 280 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+150 Y+60 Z+0
3 TOOL CALL 4 Z S2000 ............................................. R2
4 L Z+100 R0 F9999
5 CYCL DEF 1.0 TIEFBOHREN
6 CYCL DEF 1.1 ABST 2
7 CYCL DEF 1.2 TIEFE -3,5
8 CYCL DEF 1.3 ZUSTLG 3,5
9 CYCL DEF 1.4 V.ZEIT 0
10 CYCL DEF 1.5 F200
11 CALL LBL 1
12 L Z+100 M6
13 TOOL CALL 5 Z S1500 ............................................. R2,5
14 CYCL DEF 200 BOHREN
Q200=2 ..................................................................... SICHERHEITS-ABSTAND
Q201=-15 ................................................................. TIEFE
Q206=250 ................................................................. F TIEFENZUSTELLUNG
Q202=8 ..................................................................... ZUSTELL-TIEFE
Q210=0 ..................................................................... VERWEILZEIT OBEN
Q203=+0 ................................................................... KOORDINATE OBERFLAECHE
Q204=20 ................................................................... 2. SICHERHEITS-ABSTAND
15 CALL LBL 1
16 L Z+100 M6
17 TOOL CALL 6 Z S300 ............................................... R3
18 CYCL DEF 2.0 GEWINDEBOHREN
19 CYCL DEF 2.1 ABST 2
20 CYCL DEF 2.2 TIEFE -12
21 CYCL DEF 2.3 V.ZEIT 1
22 CYCL DEF 2.4 F300
23 CALL LBL 1
24 L Z+100 R0 M2
