HEIDENHAIN TNC 426 (280 460) Training Basic - Handbuch (Seite 110)

HEIDENHAIN
Differenzkurs

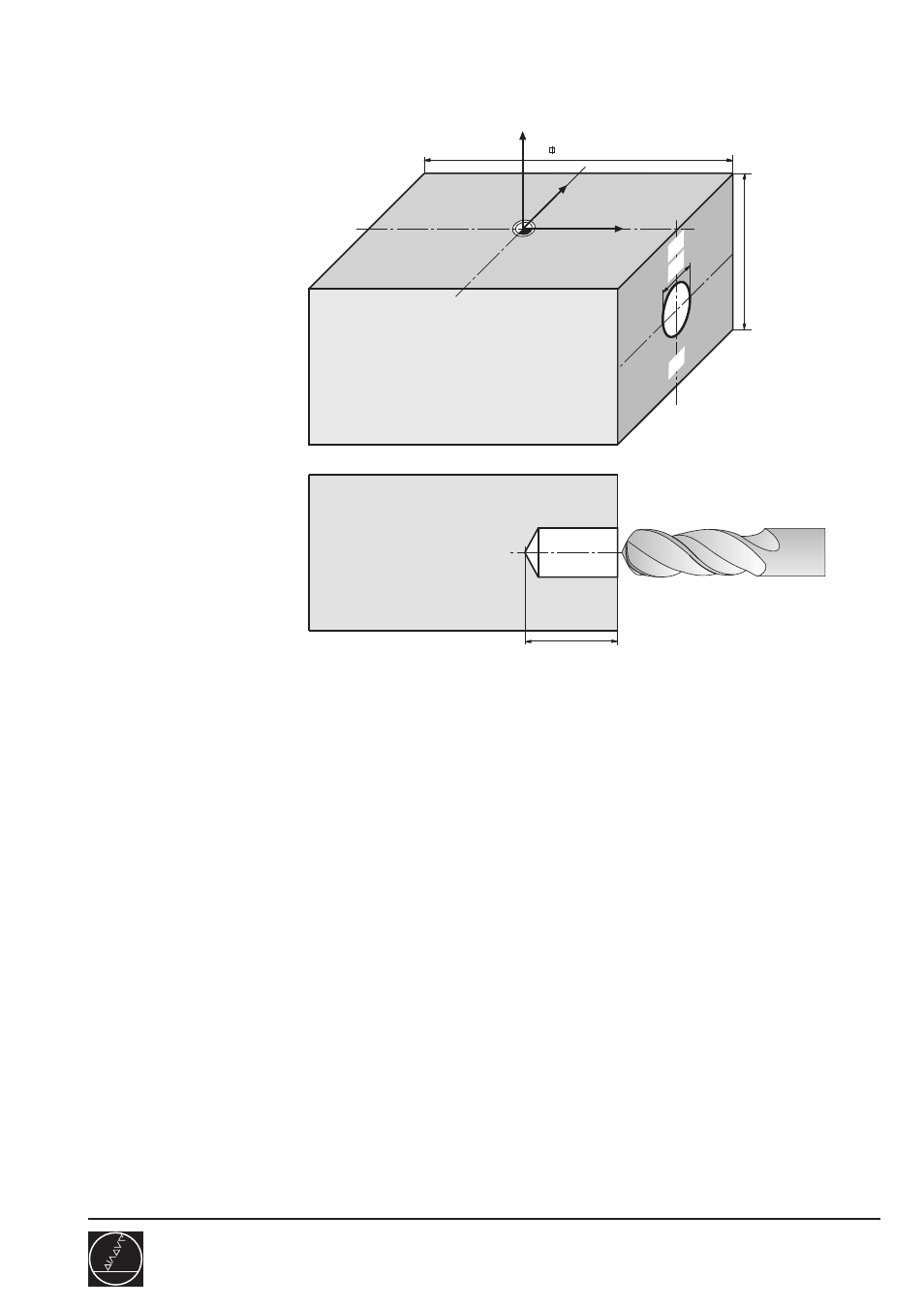

Lösung: Bearbeitungsebene schwenken
S286/2
C03
0 BEGIN PGM 286 MM
1 BLK FORM 0.1 Z X-50 Y-50 Z-40
2 BLK FORM 0.2 X+50 Y+50 Z+0
3 TOOL CALL 19 Z S4000 ........................................... WERKZEUG RUFEN, L ABSOLUT
IN WERKZEUG-TABELLE!
4 CYCL DEF 1.0 TIEFBOHREN .................................... ZYKLUS DEFINIEREN
5 CYCL DEF 1.1 ABST +2
6 CYCL DEF 1.2 TIEFE -20
7 CYCL DEF 1.3 ZUSTLG -5
8 CYCL DEF 1.4 V.ZEIT 0
9 CYCL DEF 1.5 F400
10 L Z+100 R0 F MAX ................................................... WERKZEUG-ACHSE FREIFAHREN
11 L X+150 R0 F MAX .................................................. VORPOSITIONIEREN
12 CYCL DEF 7.0 NULLPUNKT
13 CYCL DEF 7.1 X+50 ................................................. NULLPUNKT AUF RECHTE KANTE
14 L B+90 R0 F MAX .................................................... KOPF SCHWENKEN (FAHREN)
15 CYCL DEF 19.0 BEARBEITUNGSEBENE
16 CYCL DEF 19.1 B+90 ................................................ KOPF SCHWENKEN (RECHNEN)
17 L X+25 Y+0 R0 F MAX M3 ....................................... BOHRPOSITION ANFAHREN
18 L Z+2 R0 F MAX M99 .............................................. Z-SICHERHEIT, BOHRZ. RUFEN
19 CYCL DEF 19.0 BEARBEITUNGSEBENE
20 CYCL DEF 19.1 B+0 .................................................. SCHWENKEN RUECKSETZEN
21 CYCL DEF 7.0 NULLPUNKT
22 CYCL DEF 7.1 X+0
23 L Z+100 R0 F MAX M5 ............................................ WKZ FREIFAHREN
24 L B+0 R0 F MAX M30 .............................................. KOPF ZURUECK SCHWENKEN
25 END PGM 286 MM
Gesamtprogramm
100
16
A
B
50
100
30
+X
+Z
+Y
