Lösung:
Grundkurs G3

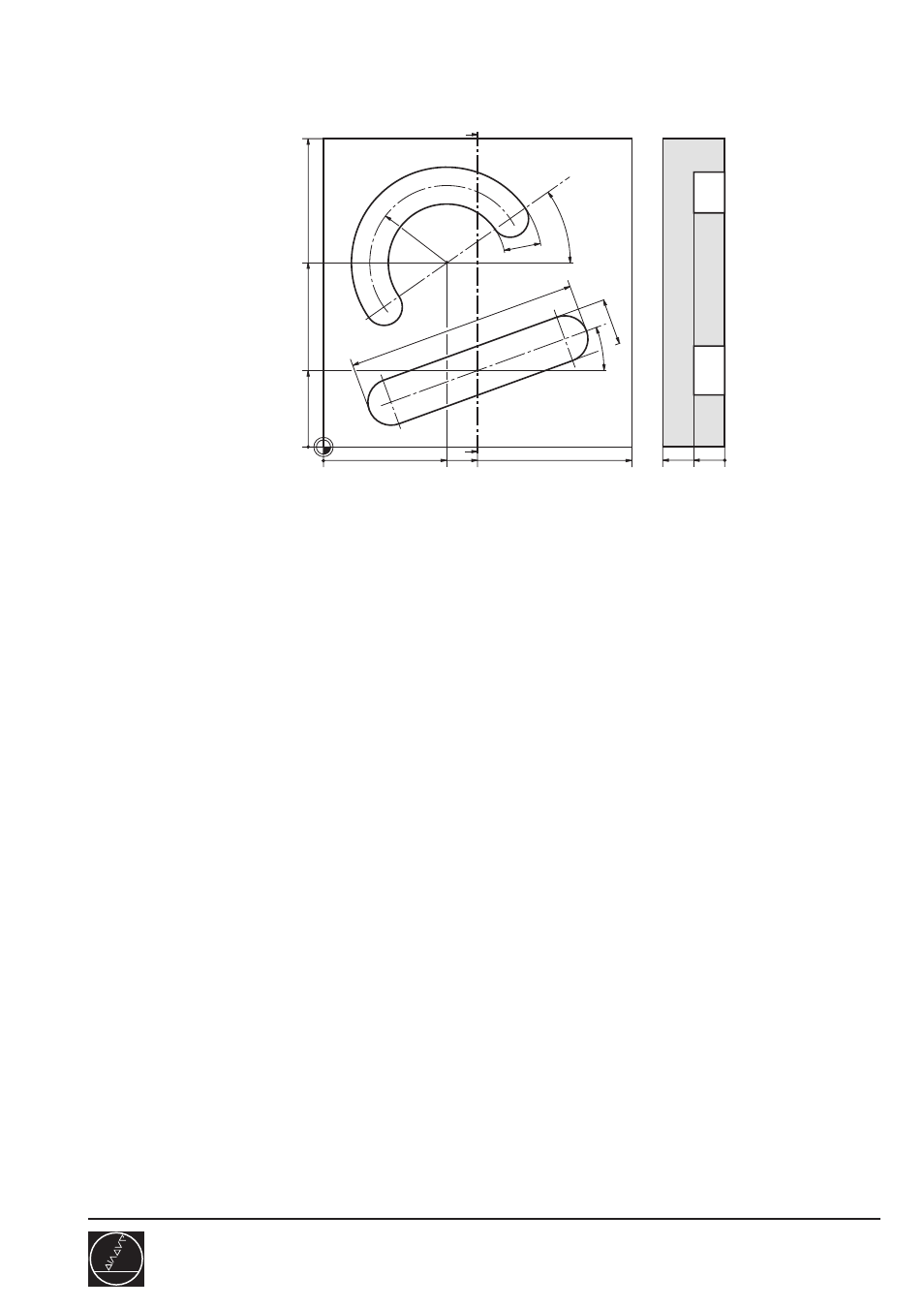

Nutenplatte
210/2
D02
Gesamtprogramm
100
100
0
50
0
60
20
0
25
40 10
15
20°
75
R25
12
35°
0 BEGIN PGM 210 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 8 Z S1000 ............................................. R5
4 L Z+100 R0 F9999 M3
5 CYCL DEF 210 NUT PENDELND
Q200=2 ..................................................................... SICHERHEITS-ABSTAND
Q201=-10 ................................................................. TIEFE
Q207=100 ................................................................. F FRAESEN
Q202=5 ..................................................................... ZUSTELL-TIEFE
Q215=0 ..................................................................... BEARBEITUNGS-UMFANG
Q203=+0 ................................................................... KOORDINATE OBERFLAECHE
Q204=2 ..................................................................... 2. SICHERHEITS-ABSTAND
Q216=+50 ................................................................. MITTE 1. ACHSE
Q217=+25 ................................................................. MITTE 2. ACHSE
Q218=75 ................................................................... 1. SEITEN-LAENGE
Q219=15 ................................................................... 2. SEITEN-LAENGE
Q224=+20 ................................................................. DREHLAGE
6 CYCL CALL
7 CYCL DEF 211 RUNDE NUT
Q200=2 ..................................................................... SICHERHEITS-ABSTAND
Q201=-10 ................................................................. TIEFE
Q207=100 ................................................................. F FRAESEN
Q202=5 ..................................................................... ZUSTELL-TIEFE
Q215=0 ..................................................................... BEARBEITUNGS-UMFANG
Q203=+0 ................................................................... KOORDINATE OBERFLAECHE
Q204=2 ..................................................................... 2. SICHERHEITS-ABSTAND
Q216=+40 ................................................................. MITTE 1. ACHSE
Q217=+60 ................................................................. MITTE 2. ACHSE
Q244=50 ................................................................... TEILKREIS-DURCHMESSER
Q219=12 ................................................................... 2. SEITEN-LAENGE
Q245=+35 ................................................................. STARTWINKEL
Q248=180 ................................................................. OEFFNUNGS-WINKEL
8 CYCL CALL
9 L Z+100 M2
10 END PGM 210 MM
