Grundkurs G3

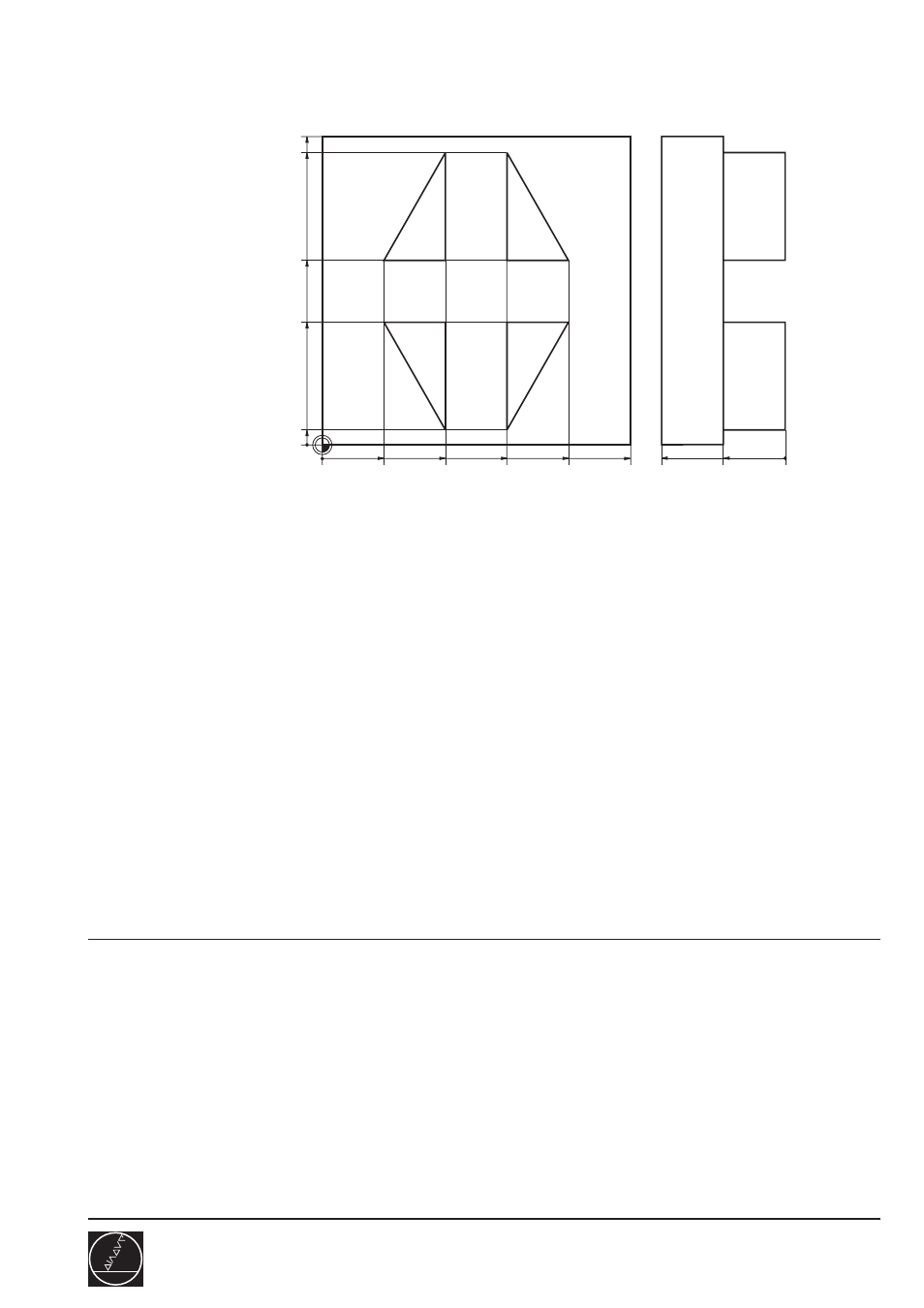

Lösung: Nullpunkt-Verschiebung und Spiegeln
229/2
D02
HAUPTPROGRAMM
Freifahren, Ende
UP, Kontur
100
100
0
60
0
60
40
0
20 40
40
20
5
➁ ➀
80
95
➂ ➃
0 BEGIN PGM 229 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 7 Z S4000 ............................................. R4
4 L Z+100 R0 F MAX
5 CYCL DEF 7.0 NULLPUNKT
6 CYCL DEF 7.1 X+50
7 CYCL DEF 7.2 Y+50
8 CALL LBL 1
9 CYCL DEF 8.0 SPIEGELN
10 CYCL DEF 8.1 X
11 CALL LBL 1
12 CYCL DEF 8.0 SPIEGELN
13 CYCL DEF 8.1 Y
14 CALL LBL 1
15 CYCL DEF 8.0 SPIEGELN
16 CYCL DEF 8.1 X Y
17 CALL LBL 1
18 L Z+100 R0 F MAX M2
19 LBL 1
20 L X+0 Y+0 R0 F MAX M3 ....................................... HILSPUNKT R0
21 L Z+2 F MAX
22 L Z-15 R0 F100 ......................................................... TIEFENZUSTELLUNG
23 APPR LCT X+10 Y+10 R5 RL F200 .......................... KONTUR-STARTPUNKT
WEICHES ANFAHREN
24 L Y+45
25 L X+30 Y+10
26 L X+10 Y+10
27 DEP LCT X+0 Y+0 R5 ............................................... WEICHES WEGFAHREN
28 LBL 0
29 END PGM 229 MM
