Lösung:
Grundkurs G3

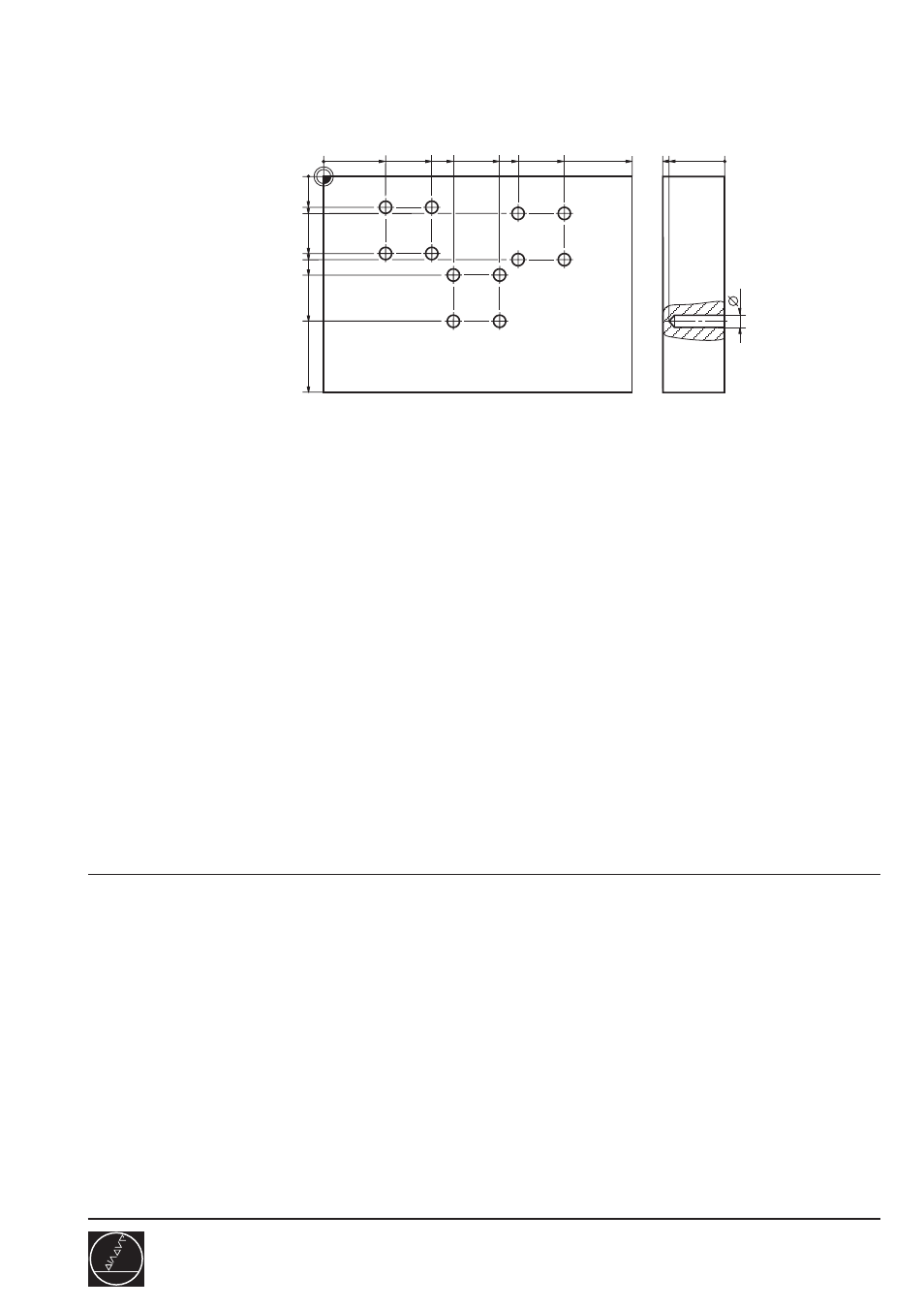

Unterprogramm (Bohrungsgruppen)
215/2
D02
HAUPTPROGRAMM
0 BEGIN PGM 215 MM
1 BLK FORM 0.1 Z X+0 Y-70 Z-20
2 BLK FORM 0.2 X+100 Y+0 Z+0
3 TOOL CALL 4 Z S4000 ............................................. WERKZEUG-AUFRUF, R2
4 CYCL DEF 200 BOHREN
Q200=2 ..................................................................... SICHERHEITS-ABSTAND
Q201=-18 .................................................................. TIEFE
Q206=200 ................................................................. F TIEFENZUSTELLUNG
Q202=4 ..................................................................... ZUSTELL-TIEFE
Q210=0 ..................................................................... VERWEILZEIT OBEN
Q203=+0 ................................................................... KOORDINATE OBERFLAECHE
Q204=2 ..................................................................... 2. SICHERHEITS-ABSTAND
5 L Z+100 R0 F MAX ................................................... SICHERE HOEHE
6 L X+20 Y-10 R0 F MAX ............................................ STARTPUNKT-BOHRGRUPPE
➀
7 L Z+2 R0 F MAX M13
8 CALL LBL 1 .............................................................. UP-AUFRUF
9 L X+63 Y-12 F MAX ................................................. STARTPOSITION-BOHRGRUPPE ➁
10 CALL LBL 1 .............................................................. UP-AUFRUF
11 L X+42 Y-32 F MAX ................................................. STARTPOSITION-BOHRGRUPPE ➂
12 CALL LBL 1 .............................................................. UP-AUFRUF
13 L Z+100 R0 F MAX M2
14 LBL 1
15 CYCL CALL
16 L IX+15 F MAX M99
17 L IY-15 F MAX M99 .................................................. BOHRBILD
18 L IX-15 F MAX M99
19 LBL 0
20 END PGM 215 MM
UP
Freifahren, Ende
UP, ENDE
100 20 0
10
0
0
18 20 35 42 57 63
4
25
32
47
70
78
12
27
➀ ➁
➂
