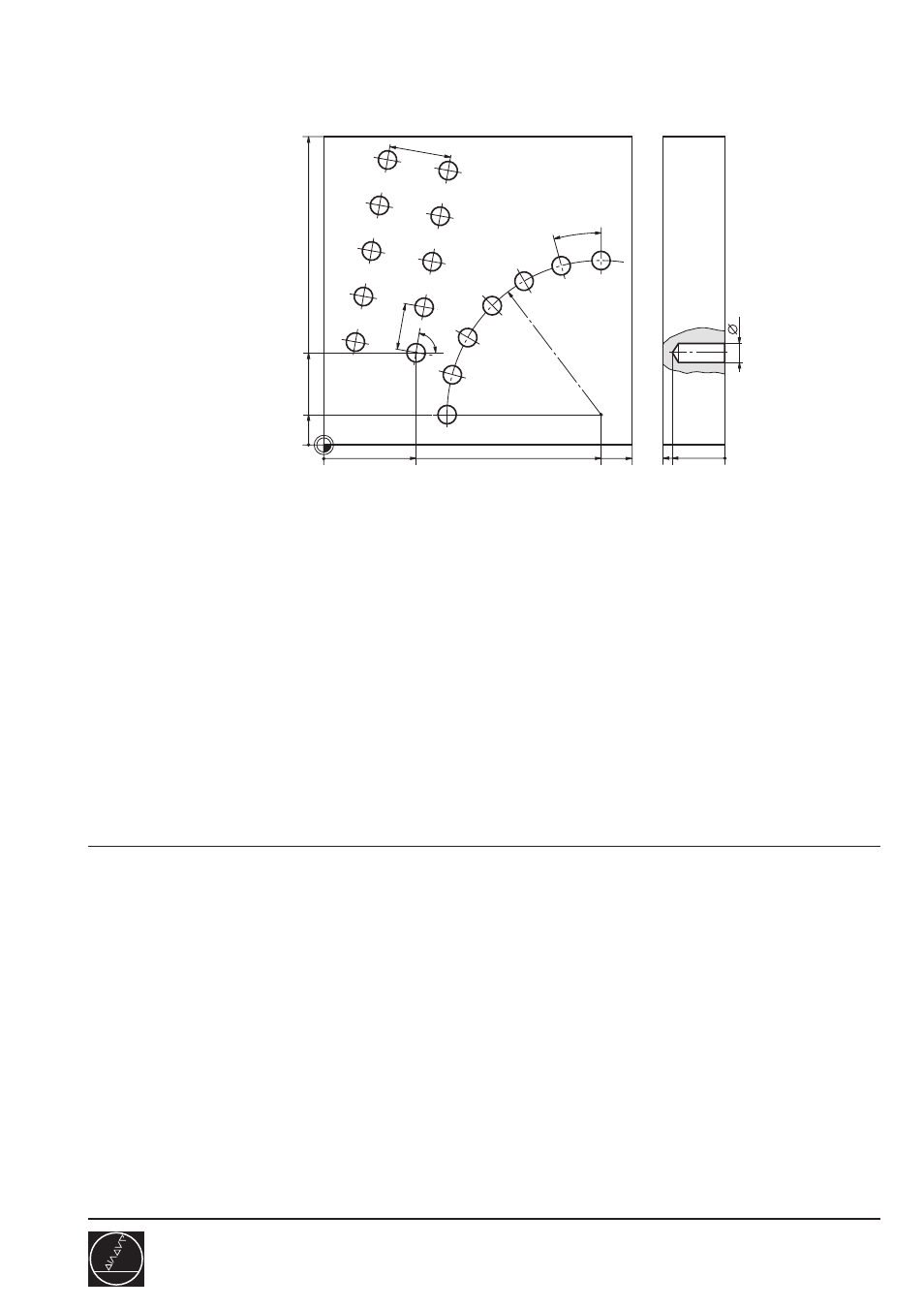

Lösung:
Grundkurs G3
Punktemuster
221/2
D02
HAUPTPROGRAMM
UP
Freifahren, Ende
100
100
0
90
0
30
20
0
10
30 17
20
15 80°
R50
15°
6
0 BEGIN PGM 221 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 6 Z S1500 ............................................. R3
4 L Z+100 R0 F9999 M3
5 CYCL DEF 200 BOHREN
Q200=2 ..................................................................... SICHERHEITS-ABSTAND
Q201=-17 ................................................................. TIEFE
Q206=150 ................................................................. F TIEFENZUSTELLUNG
Q202=6 ..................................................................... ZUSTELL-TIEFE
Q210=0 ..................................................................... VERWEILZEIT OBEN
Q203=+0 ................................................................... KOORDINATE OBERFLAECHE
Q204=2 ..................................................................... 2. SICHERHEITS-ABSTAND
6 CALL LBL 1
7 CALL LBL 2
8 L Z+100 M2
9 LBL 1
10 CYCL DEF 220 MUSTER KREIS
Q216=+90 ................................................................. MITTE 1. ACHSE
Q217=+10 ................................................................. MITTE 2. ACHSE
Q244=100 ................................................................. TEILKREIS-DURCHMESSER
Q245=+90 ................................................................. STARTWINKEL
Q246=+180 ............................................................... ENDWINKEL
Q247=15 ................................................................... WINKELSCHRITT
Q241=7 ..................................................................... ANZAHL
Q200=2 ..................................................................... SICHERHEITS-ABSTAND
Q203=+0 ................................................................... KOORDINATE OBERFLAECHE
Q204=2 ..................................................................... 2. SICHERHEITS-ABSTAND
11 LBL 0
