Lösung:
Differenzkurs

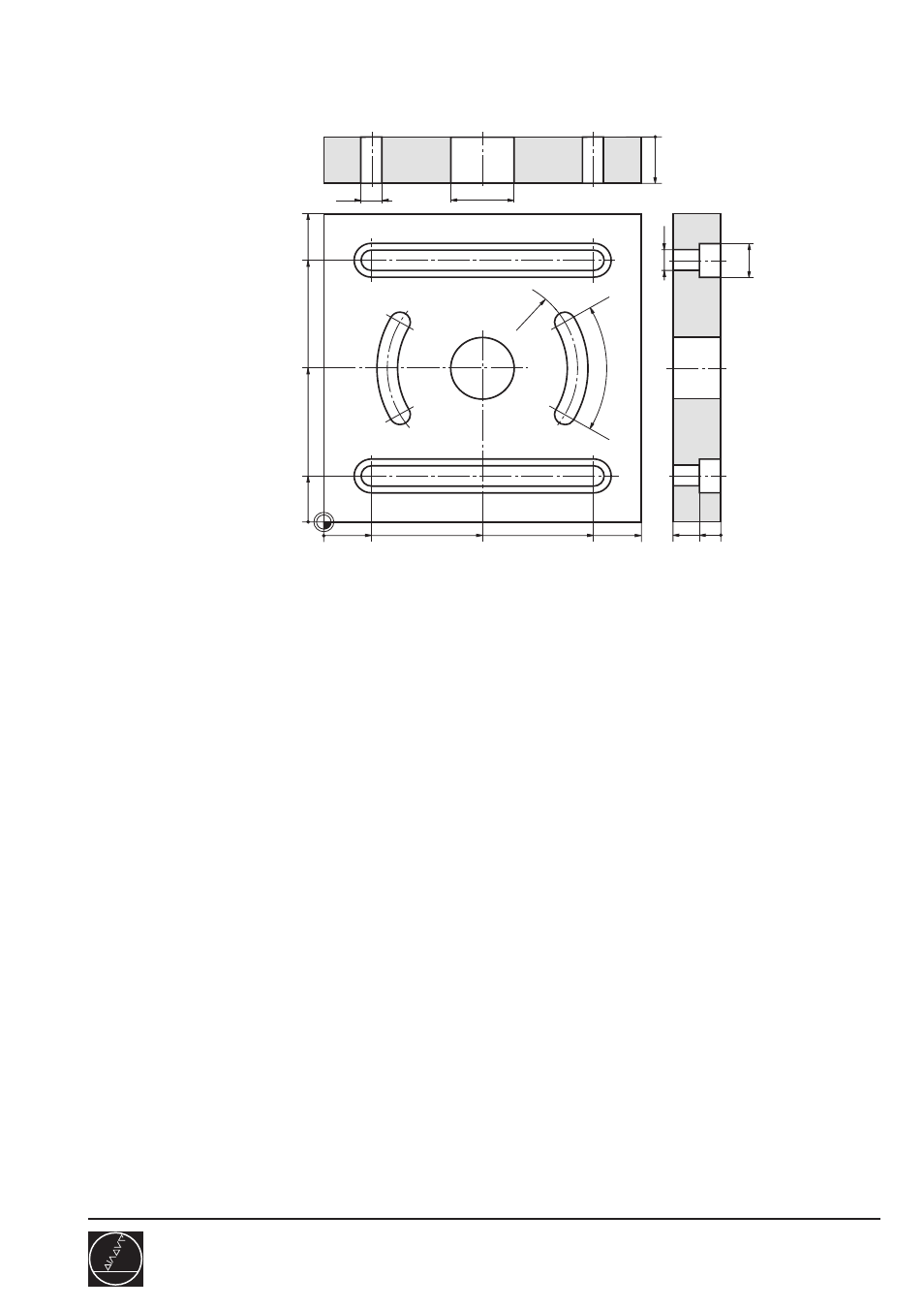

Aufnahmeplatte
262/3
D02
100
100
0
0
15
0
15
6,8
50 85
15
85
50
60°
R30
6,6
11
15
0
6,5 20 +0,05
Gesamtprogramm
0 BEGIN PGM 262 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-15
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 6 Z S1500 DR+0,5 ................................ R3
4 L Z+100 R0 F9999
5 L X+50 Y+50 M3
6 CYCL DEF 5.0 KREISTASCHE
7 CYCL DEF 5.1 ABST 2
8 CYCL DEF 5.2 TIEFE -15
9 CYCL DEF 5.3 ZUSTLG 5 F100
10 CYCL DEF 5.4 RADIUS 10
11 CYCL DEF 5.5 F200 DR+
12 L Z+2 M99
13 CYCL DEF 210 NUT PENDELND
Q200=2 ..................................................................... SICHERHEITS-ABSTAND
Q201=-6 ................................................................... TIEFE
Q207=200 ................................................................. F FRAESEN
Q202=6 ..................................................................... ZUSTELL-TIEFE
Q215=0 ..................................................................... BEARBEITUNGS-UMFANG
Q203=+0 ................................................................... KOORDINATE OBERFLAECHE
Q204=20 ................................................................... 2. SICHERHEITS-ABSTAND
Q216=+50 ................................................................. MITTE 1. ACHSE
Q217=+15 ................................................................. MITTE 2. ACHSE
Q218=81 ................................................................... 1. SEITEN-LAENGE
Q219=11 ................................................................... 2. SEITEN-LAENGE
Q224=+0 ................................................................... DREHLAGE
14 CYCL CALL
15 FN 0: Q217 = +85
16 CYCL CALL
17 L Z+100 M6
