Lösung:
Grundkurs G3

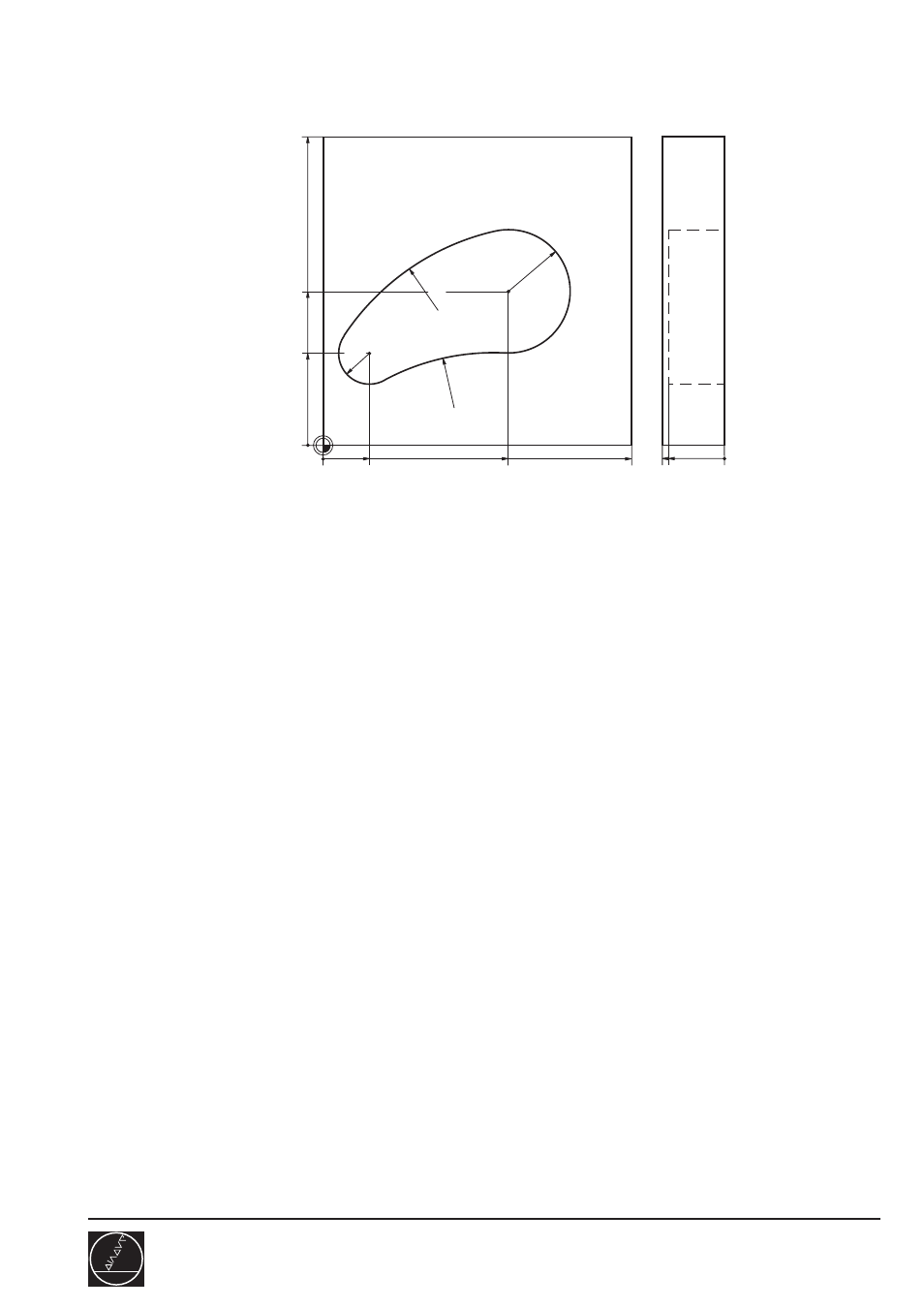

Konturzyklen SL II, Niere ausräumen
240/2
D02
100
100
0
60
0
50
20
0
30
15
R75
R20
R10
R80
18
HAUPTPROGRAMM
Freifahren, Ende
0 BEGIN PGM 240 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 7 Z S1500 ............................................. R4
4 L Z+100 R0 F9999 M3
5 CYCL DEF 14.0 KONTUR
6 CYCL DEF 14.1 KONTURLABEL 1
7 CYCL DEF 20.0 KONTUR-DATEN
Q1=-18 ..................................................................... FRAESTIEFE
Q2=1 ......................................................................... BAHN-UEBERLAPPUNG
Q3=+0,5 ................................................................... AUFMASS SEITE
Q4=+0,5 ................................................................... AUFMASS TIEFE
Q5=+0 ...................................................................... KOORDINATE OBERFLAECHE
Q6=2 ......................................................................... SICHERHEITS-ABSTAND
Q7=+10 .................................................................... SICHERE HOEHE
Q8=0 ......................................................................... RUNDUNGSRADIUS
Q9=-1 ....................................................................... DREHSINN
8 CYCL DEF 22.0 RAEUMEN
Q10=10 ..................................................................... ZUSTELL-TIEFE
Q11=100 ................................................................... VORSCHUB TIEFENZUSTELLUNG
Q12=200 ................................................................... VORSCHUB RAEUMEN
Q18=0 ....................................................................... VORRAEUM-WERKZEUG
Q19=150 ................................................................... VORSCHUB PENDELN
9 CYCL CALL
10 L Z+100 R0 F MAX M6
11 TOOL CALL 8 Z S2000 ............................................. R5
12 CYCL DEF 23.0 SCHLICHTEN TIEFE
Q11=100 ................................................................... VORSCHUB TIEFENZUSTELLUNG
Q12=200 ................................................................... VORSCHUB RAEUMEN
13 CYCL CALL M3
14 CYCL DEF 24.0 SCHLICHTEN SEITE
Q9=-1 ....................................................................... DREHSINN
Q10=10 ..................................................................... ZUSTELL-TIEFE
Q11=100 ................................................................... VORSCHUB TIEFENZUSTELLUNG
Q12=200 ................................................................... VORSCHUB RAEUMEN
Q14=+0 .................................................................... AUFMASS SEITE
15 CYCL CALL M3
16 L Z+100 R0 F MAX M2
