Lösung:
Grundkurs G3

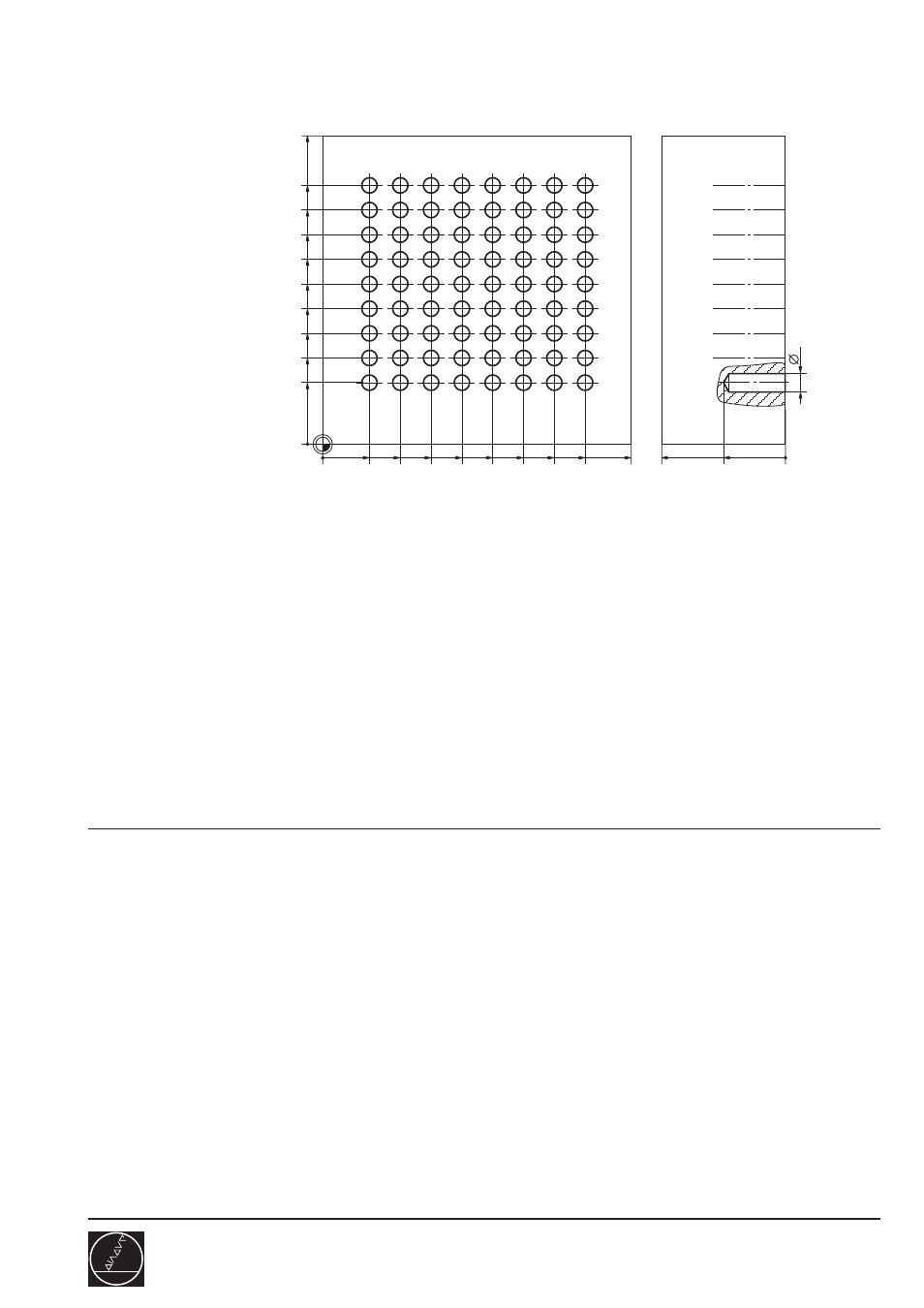

Regelmäßige Lochfläche
220/2
D02
0 BEGIN PGM 220 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 6 Z S1500 ............................................. R3
4 L Z+100 R0 F9999 M3
5 CYCL DEF 200 BOHREN
Q200=2 ..................................................................... SICHERHEITS-ABSTAND
Q201=-20 ................................................................. TIEFE
Q206=100 ................................................................. F TIEFENZUSTELLUNG
Q202=5 ..................................................................... ZUSTELL-TIEFE
Q210=0 ..................................................................... VERWEILZEIT OBEN
Q203=+0 ................................................................... KOORDINATE OBERFLAECHE
Q204=2 ..................................................................... 2. SICHERHEITS-ABSTAND
6 CALL LBL 1
7 L Z+100 M2
8 LBL 1
9 CYCL DEF 221 MUSTER LINIEN
Q225=+15 ................................................................. START 1. ACHSE
Q226=+20 ................................................................. START 2. ACHSE
Q237=+10 ................................................................. ABSTAND 1. ACHSE
Q238=+8 ................................................................... ABSTAND 2. ACHSE
Q242=8 ..................................................................... ANZAHL SPALTEN
Q243=9 ..................................................................... ANZAHL ZEILEN
Q224=+0 ................................................................... DREHLAGE
Q200=2 ..................................................................... SICHERHEITS-ABSTAND
Q203=+0 ................................................................... KOORDINATE OBERFLAECHE
Q204=2 ..................................................................... 2. SICHERHEITS-ABSTAND
10 LBL 0
11 END PGM 220 MM
HAUPTPROGRAMM
UP
Freifahren, Ende
100
40
0
100
0
0
20
20 25 35 45 55 65 75 85
6
15
28
36
44
52
60
68
76
84
