Nc-sätze in der grafik farblich hervorheben, Satz-nummern ein- und ausblenden, Grafik löschen – HEIDENHAIN iTNC 530 (340 49x-03) Benutzerhandbuch
Seite 146: 6 3d-liniengr a fik (fcl 2-f u nktion)
146
4 Programmieren: Grundlagen, Datei-Verwaltung, Programmierhilfen, Paletten-Verwaltung
4.6 3D-Liniengr
a
fik (FCL
2-F
u
nktion)

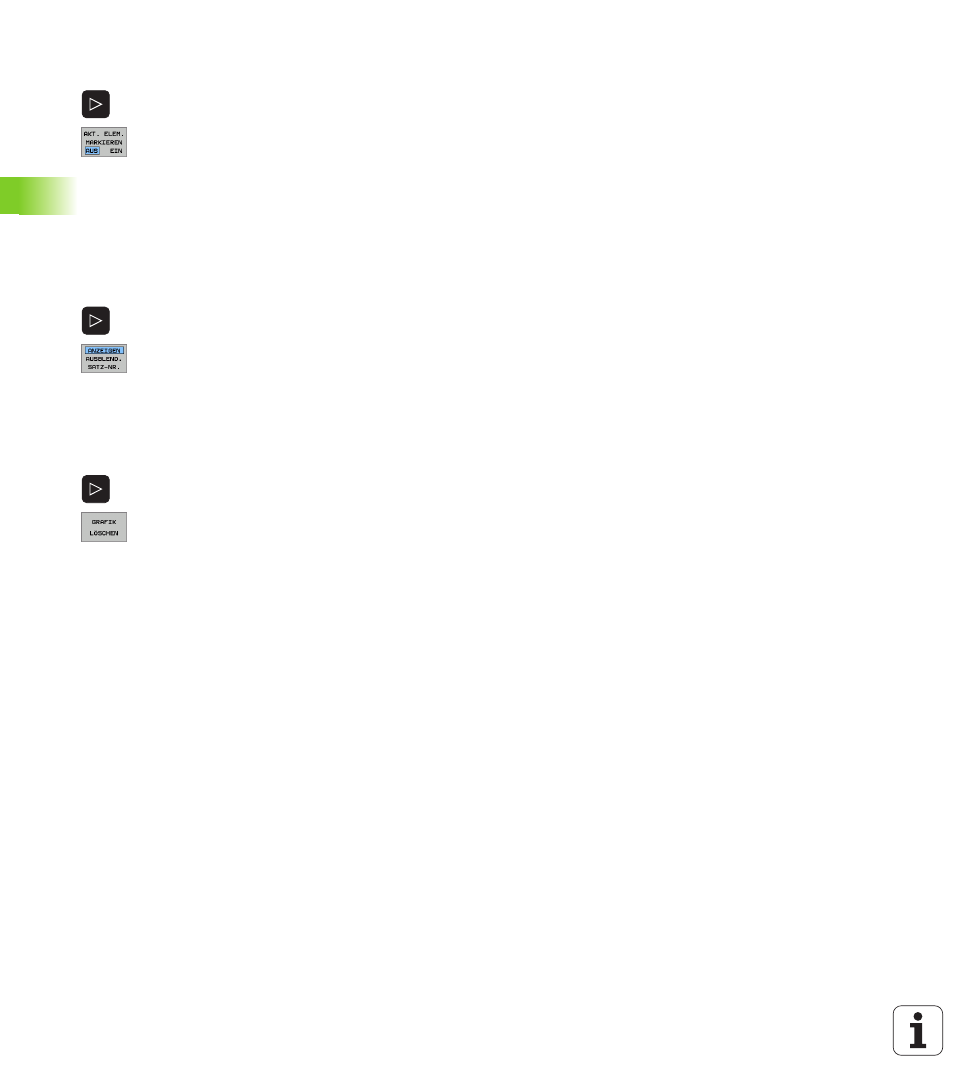

NC-Sätze in der Grafik farblich hervorheben
8
Softkey-Leiste umschalten
8
Im Bildschirm links angewählten NC-Satz in der 3D-
Liniengrafik rechts farblich markiert anzeigen: Softkey
AKT. ELEM. MARKIEREN AUS / EIN. auf EIN setzen
8
Im Bildschirm links angewählten NC-Satz in der 3D-
Liniengrafik rechts nicht farblich markiert anzeigen:
Softkey AKT. ELEM. MARKIEREN AUS / EIN. auf
AUS setzen
Satz-Nummern ein- und ausblenden
8
Softkey-Leiste umschalten
8
Satz-Nummern einblenden: Softkey ANZEIGEN AUS-
BLEND. SATZ-NR. auf ANZEIGEN setzen
8
Satz-Nummern ausblenden: Softkey ANZEIGEN AUS-
BLEND. SATZ-NR. auf AUSBLEND. setzen
Grafik löschen
8
Softkey-Leiste umschalten
8
Grafik löschen: Softkey GRAFIK LÖSCHEN drücken
