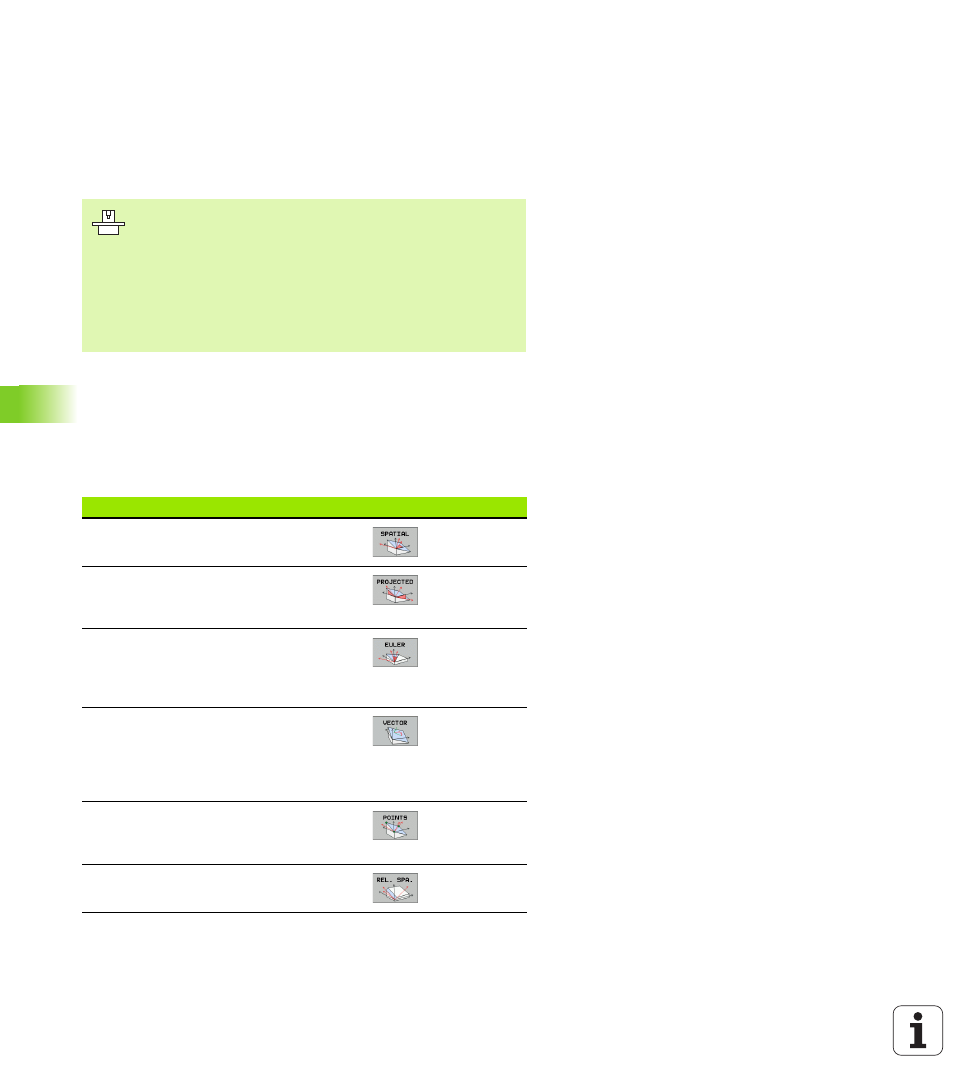

516 9 Programmieren: Sonderfunktionen
9.1 Die PLANE-F
unktion: Sc
hw
enk
e
n der Bearbeit
ung-sebene
(Sof
tw
ar
e-Option
1) 9.1 Die PLANE-Funktion:
Schwenken der Bearbeitung-
sebene (Software-Option 1)
Einführung
Mit der PLANE-Funktion (engl. plane = Ebene) steht Ihnen eine lei-
stungsfähige Funktion zur Verfügung, mit der Sie auf unterschiedliche
Weisen geschwenkte Bearbeitungsebenen definieren können.
Alle in der TNC verfügbaren PLANE-Funktionen beschreiben die
gewünschte Bearbeitungsebene unabhängig von den Drehachsen,
die tatsächlich an Ihrer Maschine vorhanden sind. Folgende Möglich-
keiten stehen zur Verfügung:
Die Funktionen zum Schwenken der Bearbeitungsebene
müssen von Ihrem Maschinenhersteller freigegeben sein!
Die PLANE-Funktion können Sie grundsätzlich nur an
Maschinen einsetzen, die über mindestens zwei Drehach-
sen (Tisch oder/und Kopf) verfügen. Ausnahme: Die Funk-
tion PLANE AXIAL können Sie auch dann verwenden, wenn
an Ihrer Maschine nur eine einzelne Drehachse vorhanden
bzw. aktiv ist.
Funktion Erforderliche Parameter Softkey Seite
SPATIAL Drei Raumwinkel SPA, SPB,
SPC Seite 520
PROJECTED Zwei Projektionswinkel
PROPR
und PROMIN sowie
ein Rotationswinkel ROT
Seite 522
EULER Drei Eulerwinkel Präzes-
sion (EULPR), Nutation
(EULNU) und Rotation
(EULROT), Seite 524
VECTOR Normalenvektor zur Defini-
tion der Ebene und Basis-
vektor zur Definition der
Richtung der geschwenk-
ten X-Achse Seite 526
POINTS Koordinaten von drei belie-
bigen Punkten der zu
schwenkenden Ebene Seite 528
RELATIV Einzelner, inkremental wir-
kender Raumwinkel Seite 530
